Přihlásit sePen Duick - dokončení

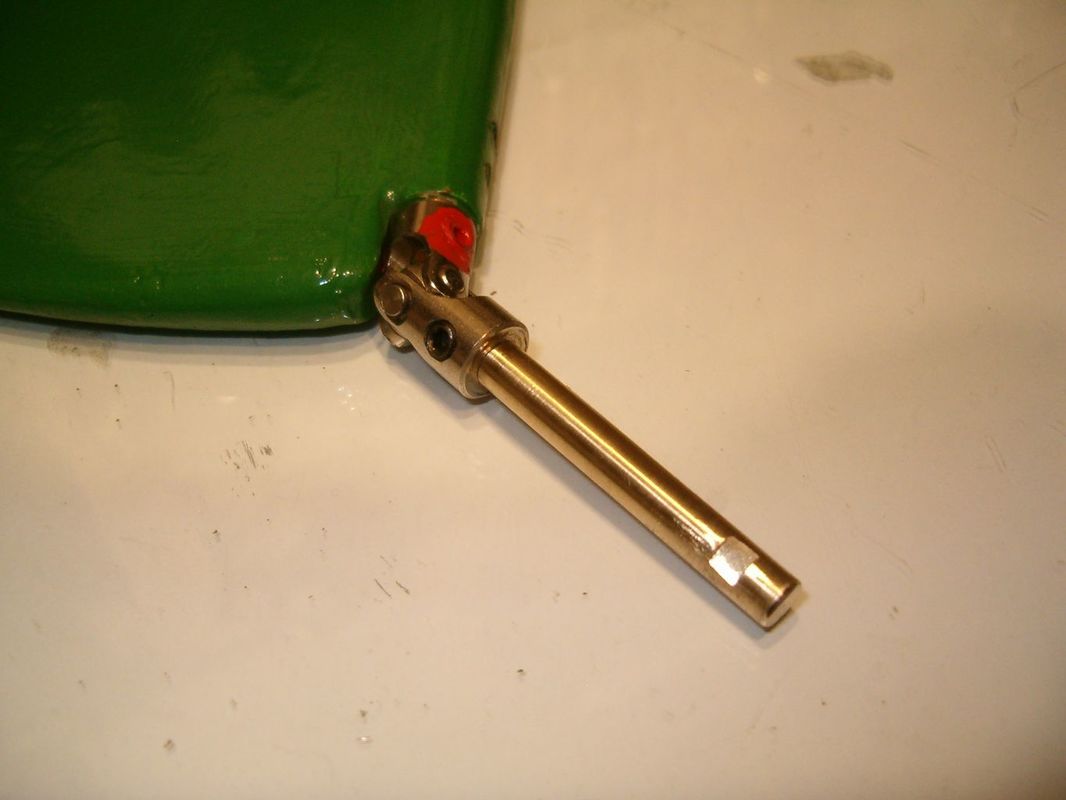

Slib se mi podařilo splnit. Na Buňkově Pen Duick vyplul. Potvrdilo se mi, že vyvážení lodi je v pořádku a jízdní vlastnosti uspokojivé i s nouzovým oplachtěním. Částečně se mi podařilo odstranit nedostatky v podpalubí při zachycování otěží. Při závodech na Dářku selhal poddimenzovaný kardan na kormidle. Prostě normální dětské nemoci. Tomu ale předcházelo dokončení lodi do plavby schopného stavu. Navážu tedy na předchozí článek…

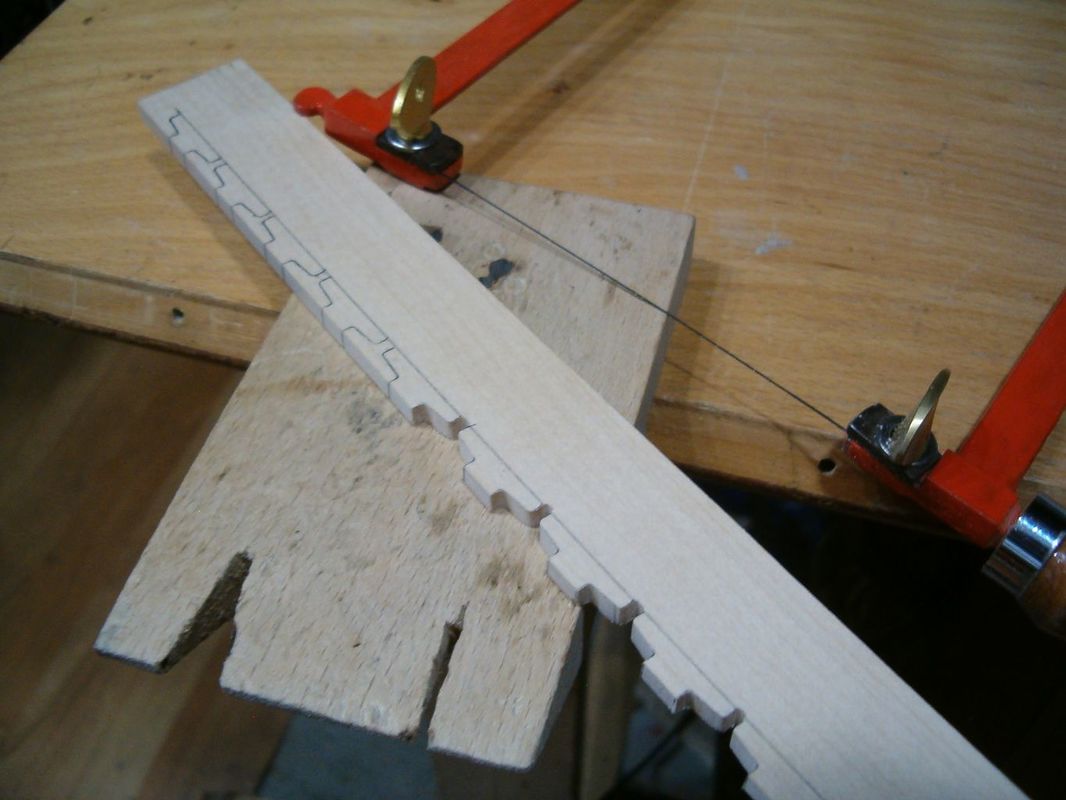

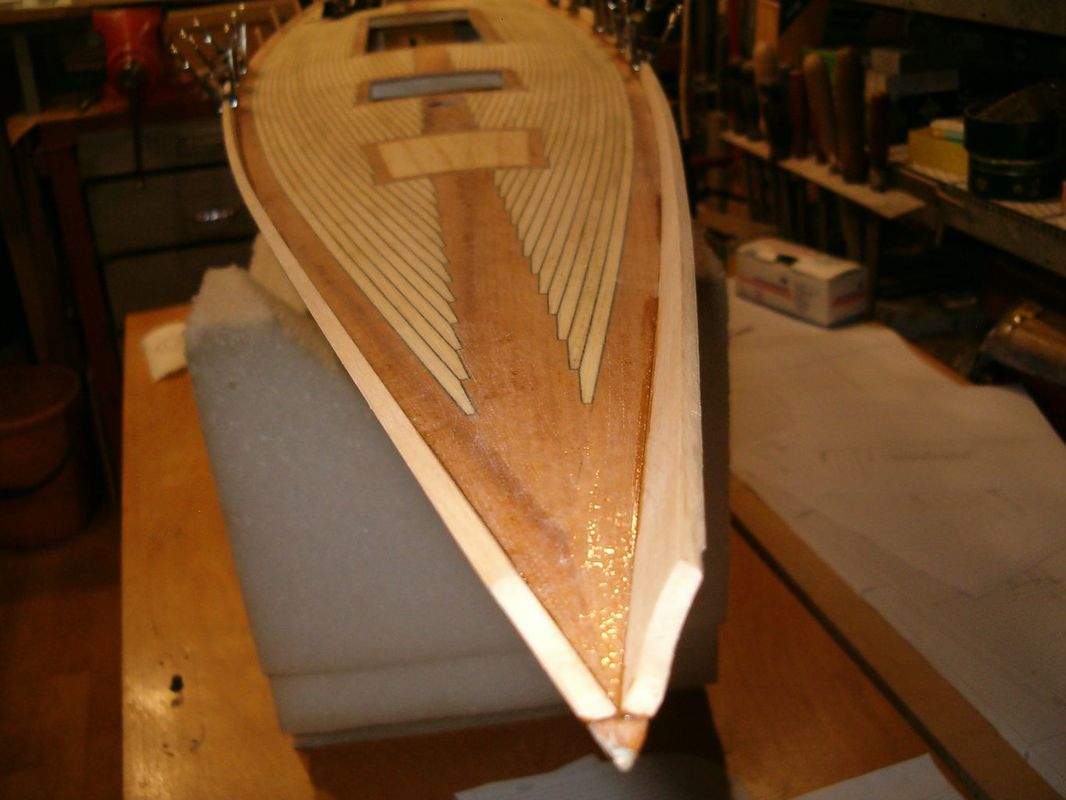

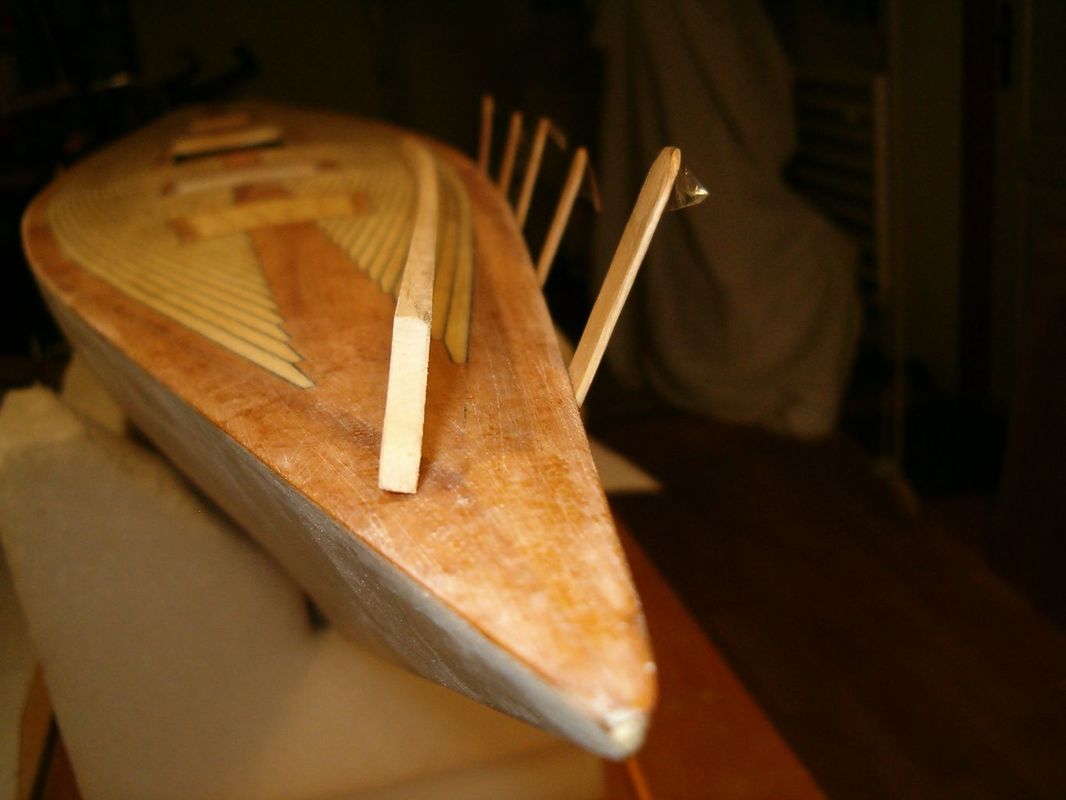

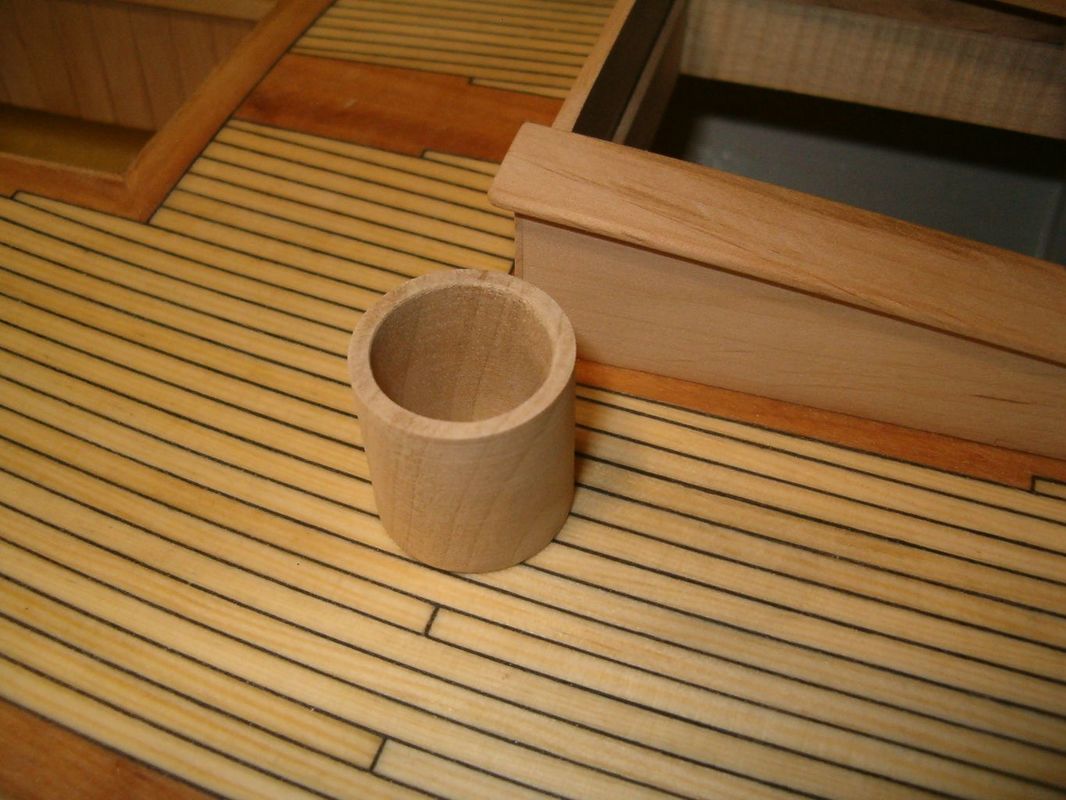

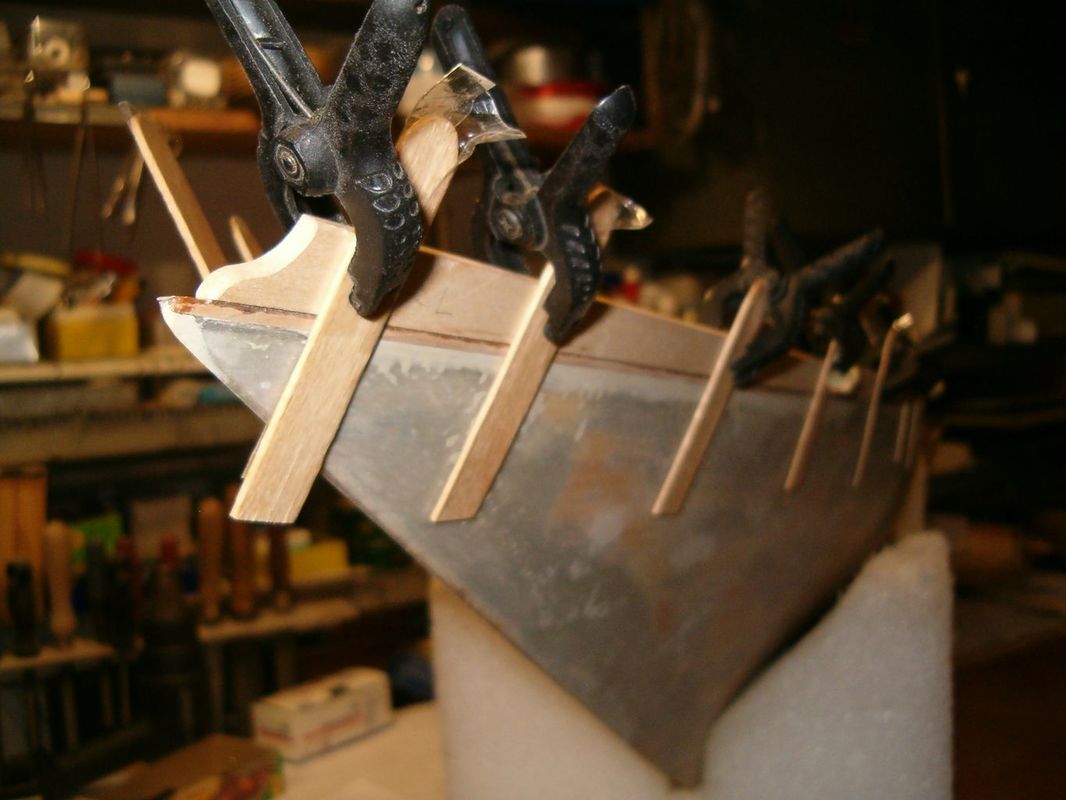

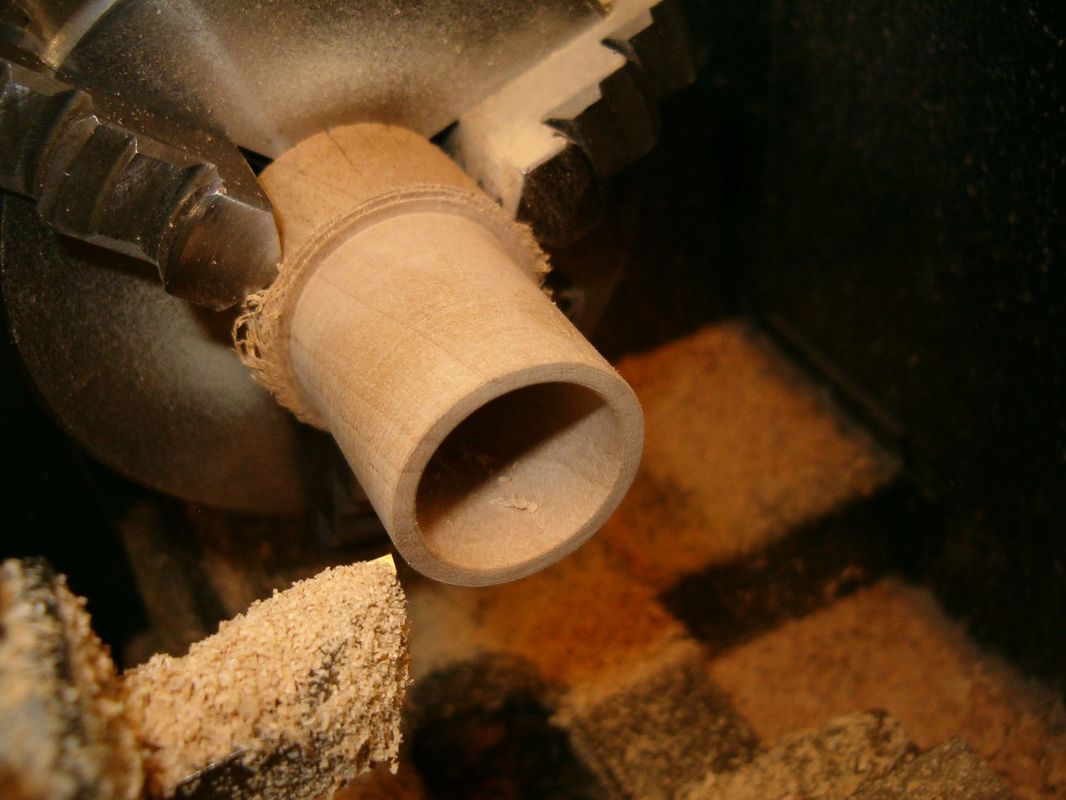

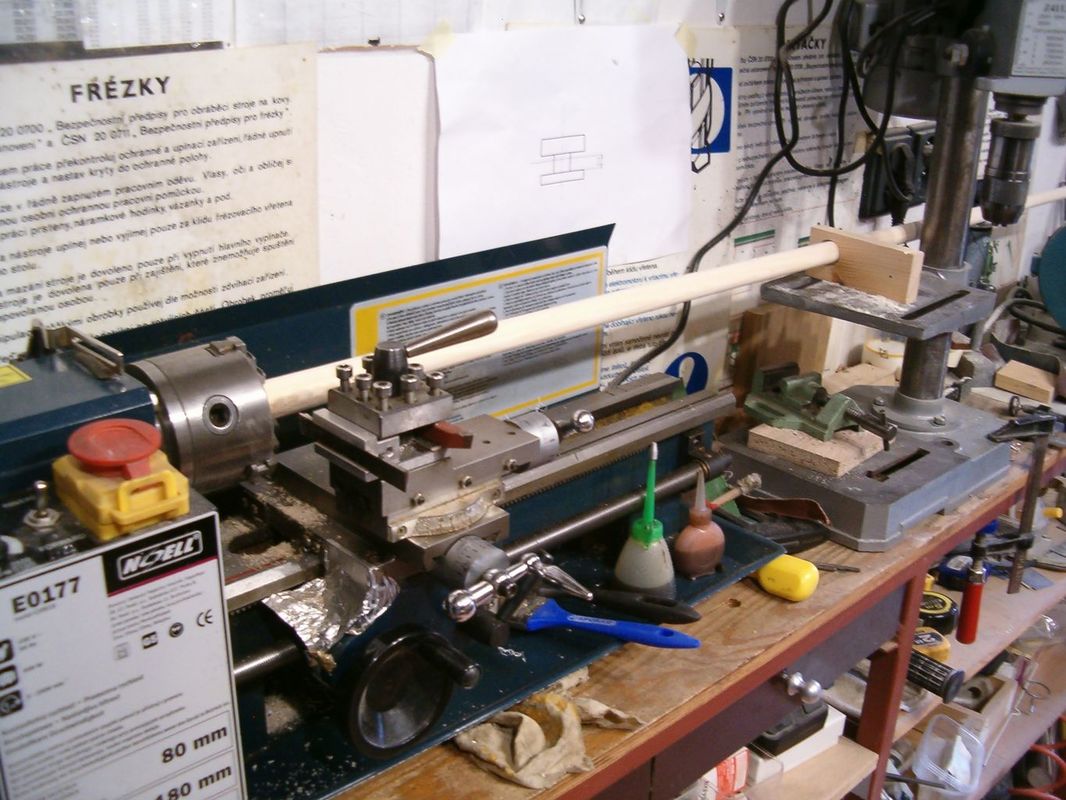

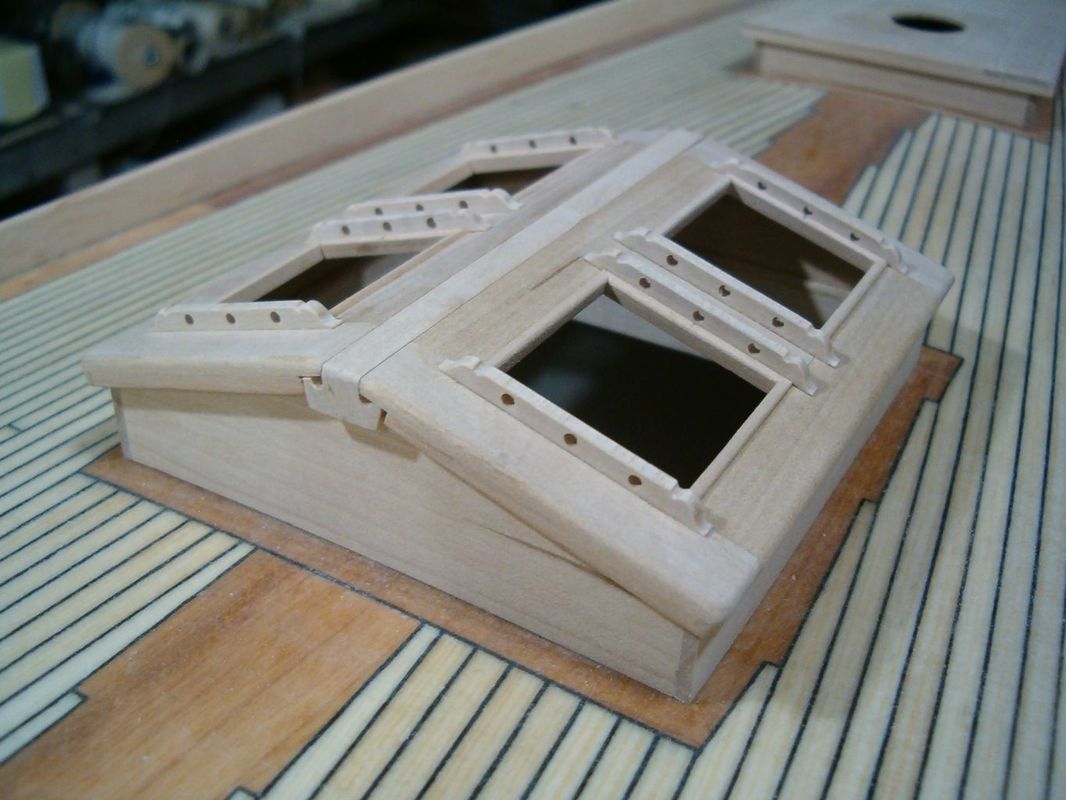

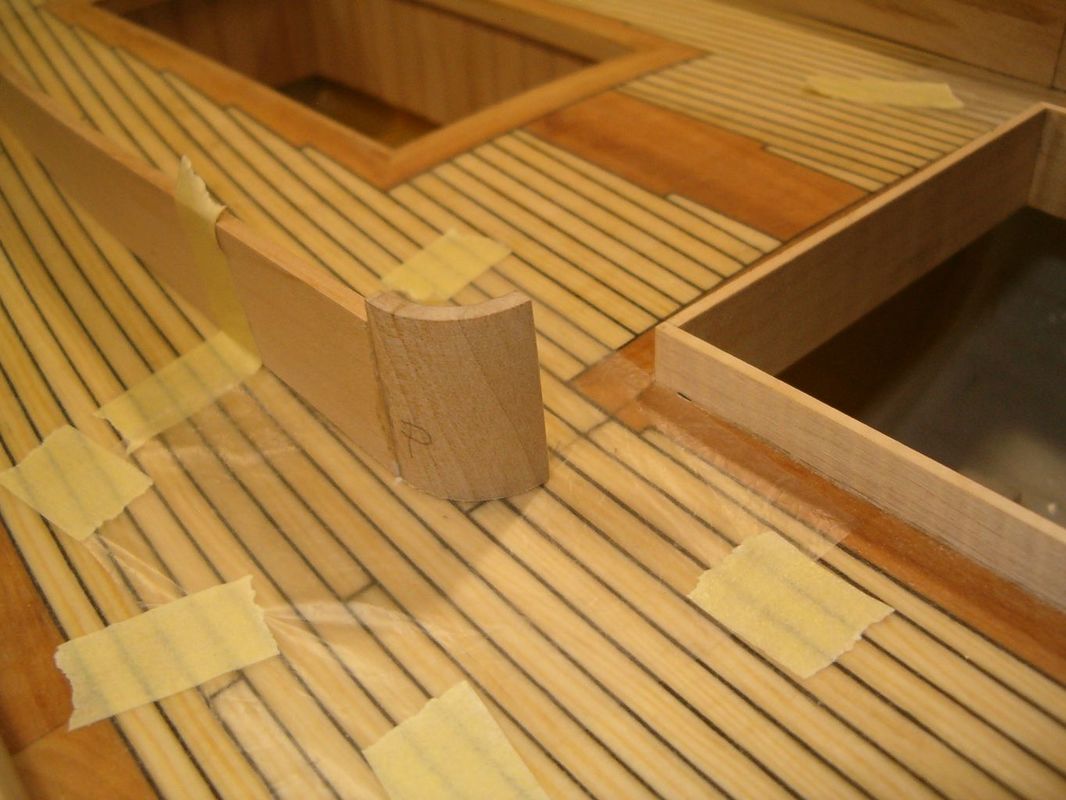

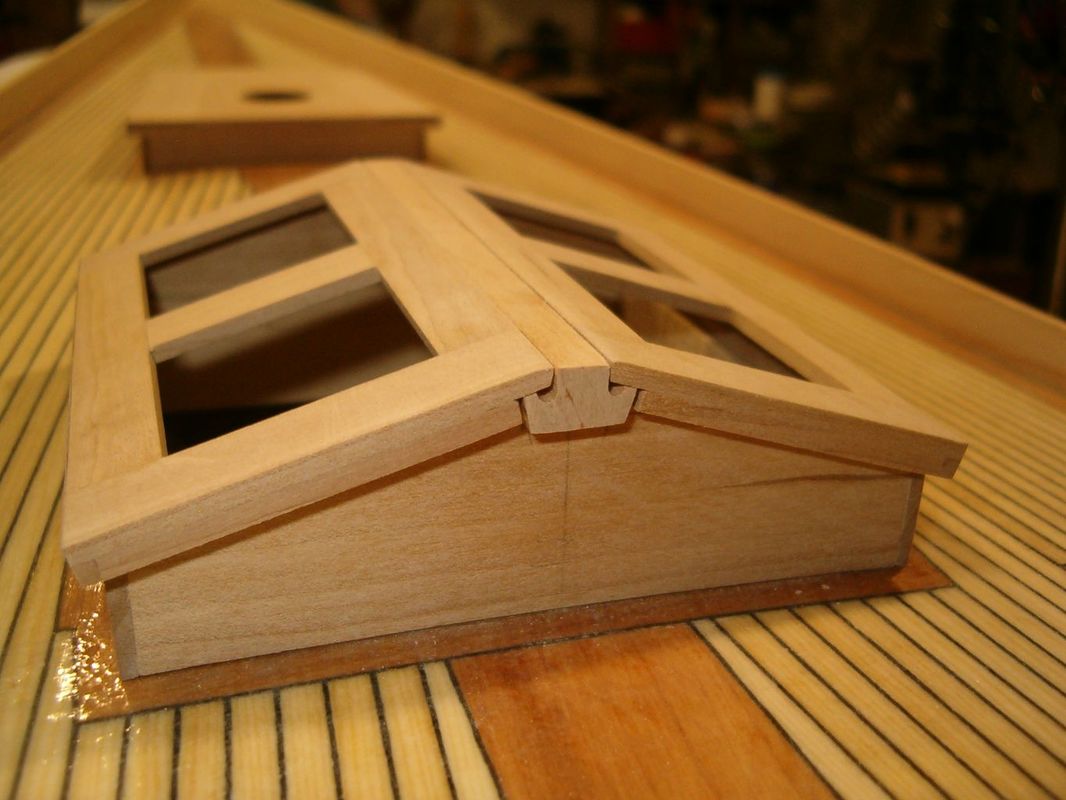

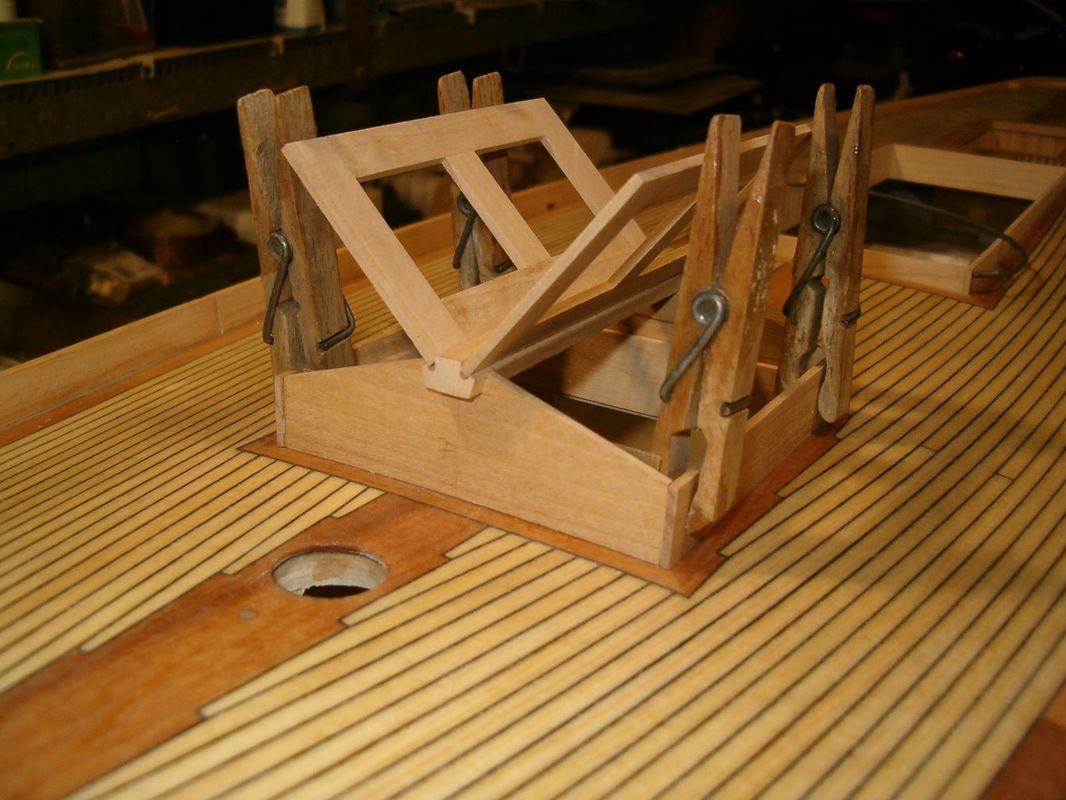

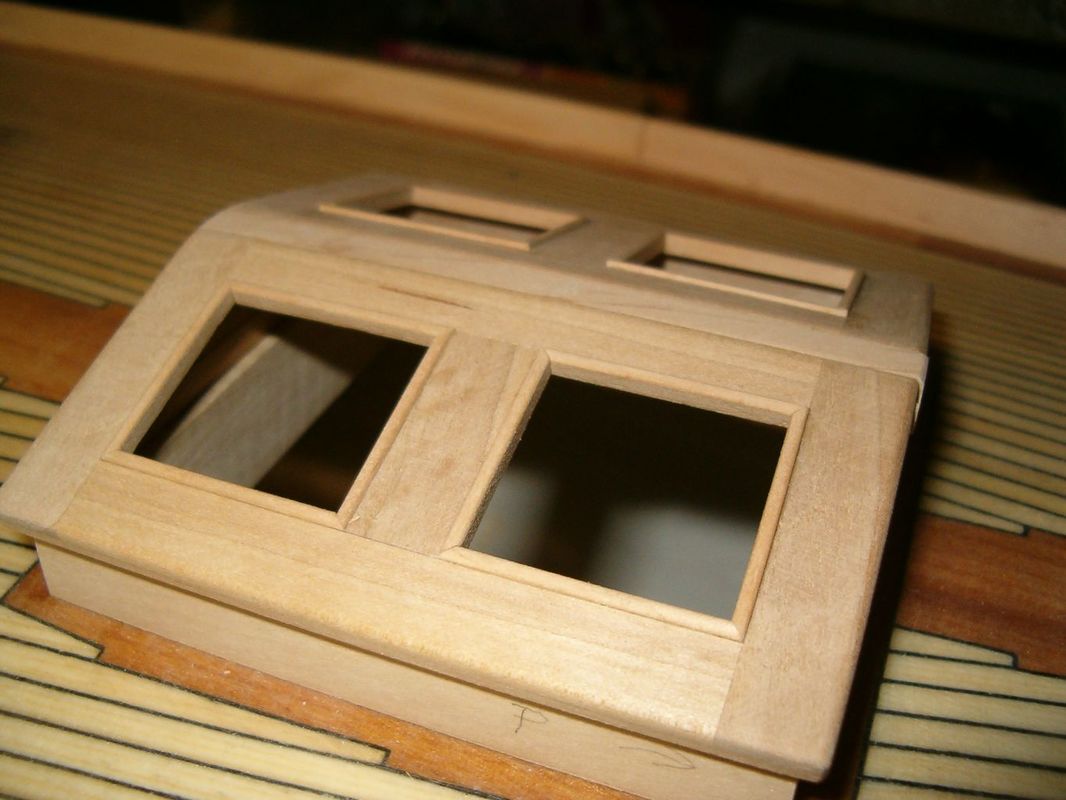

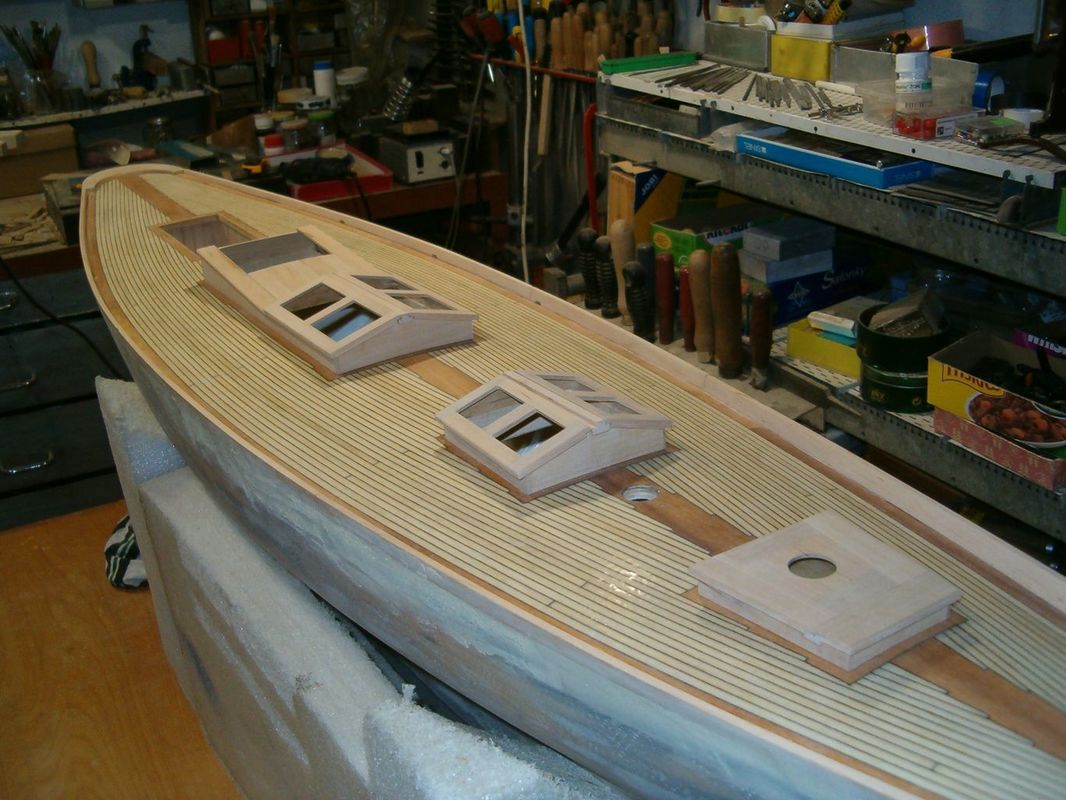

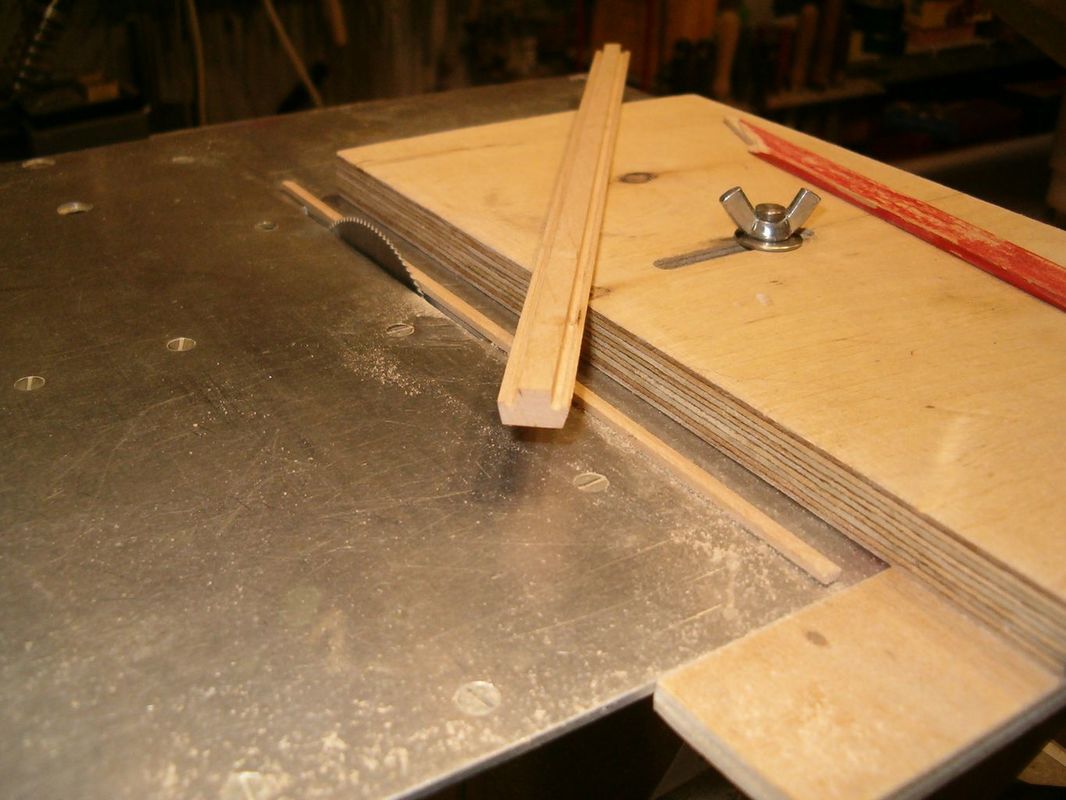

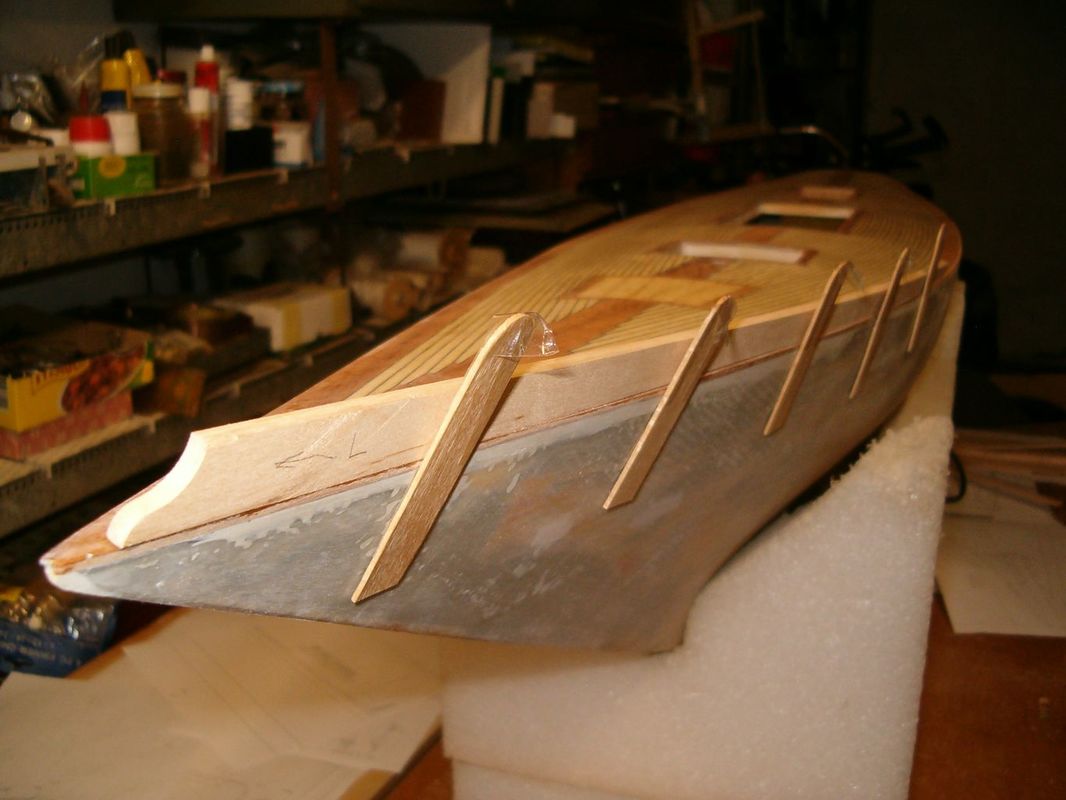

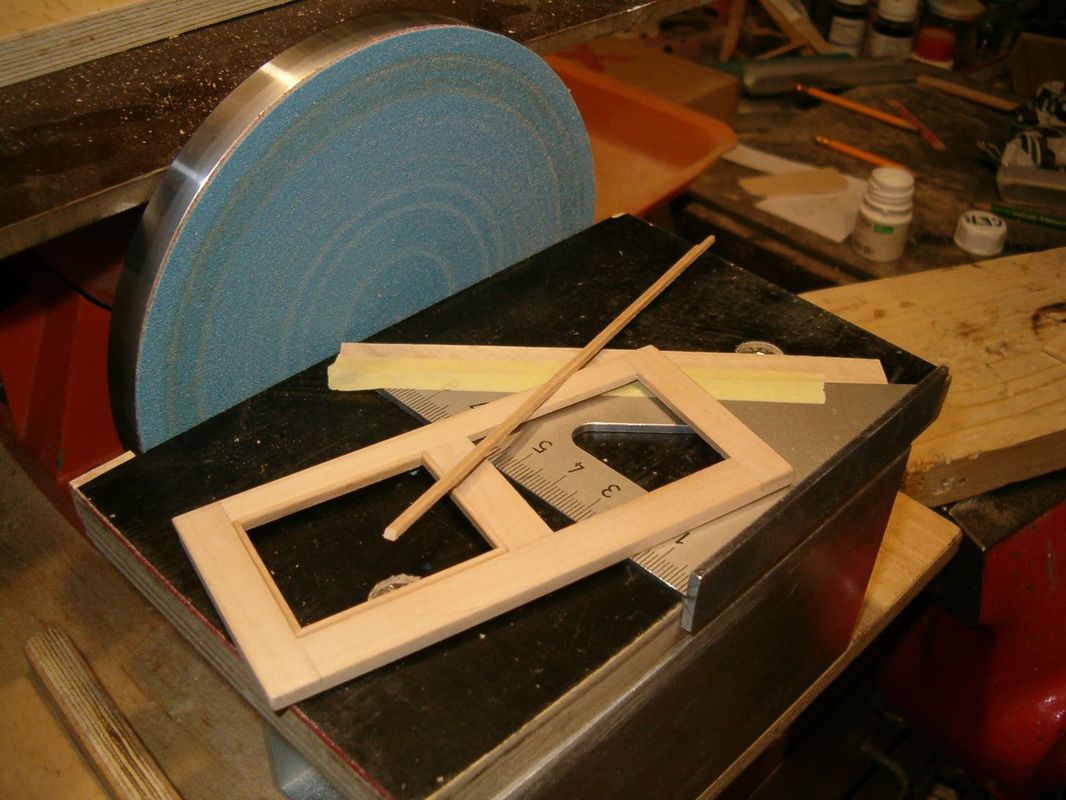

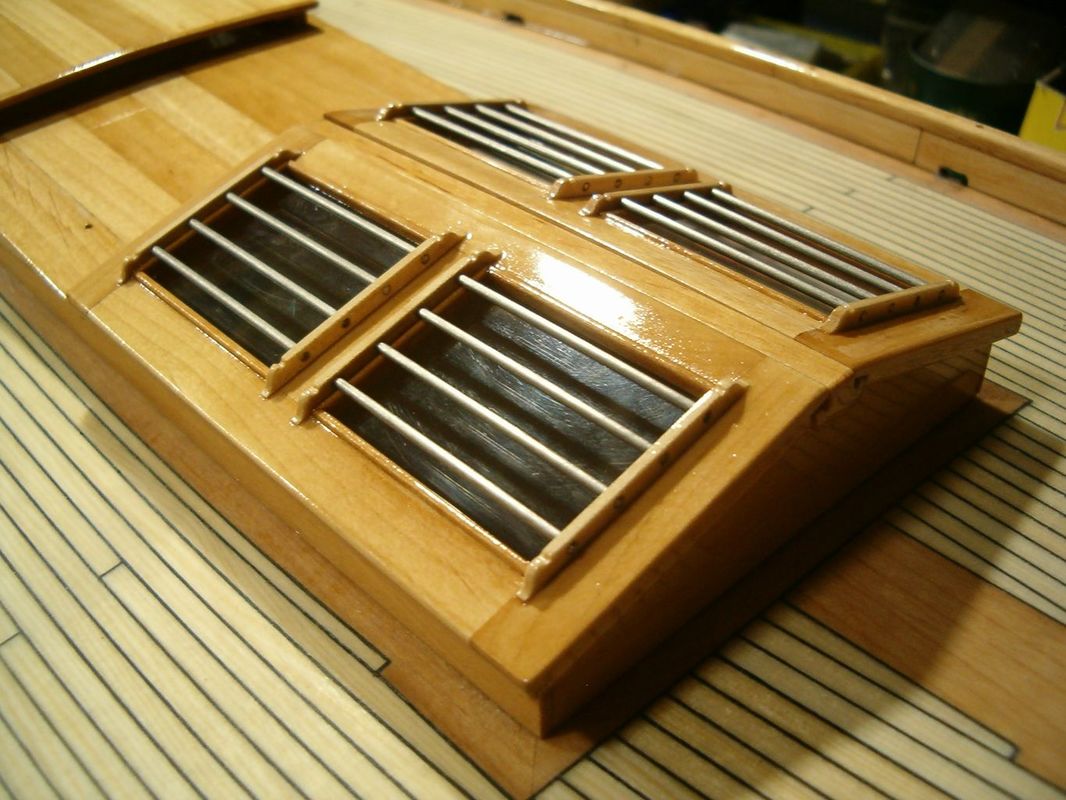

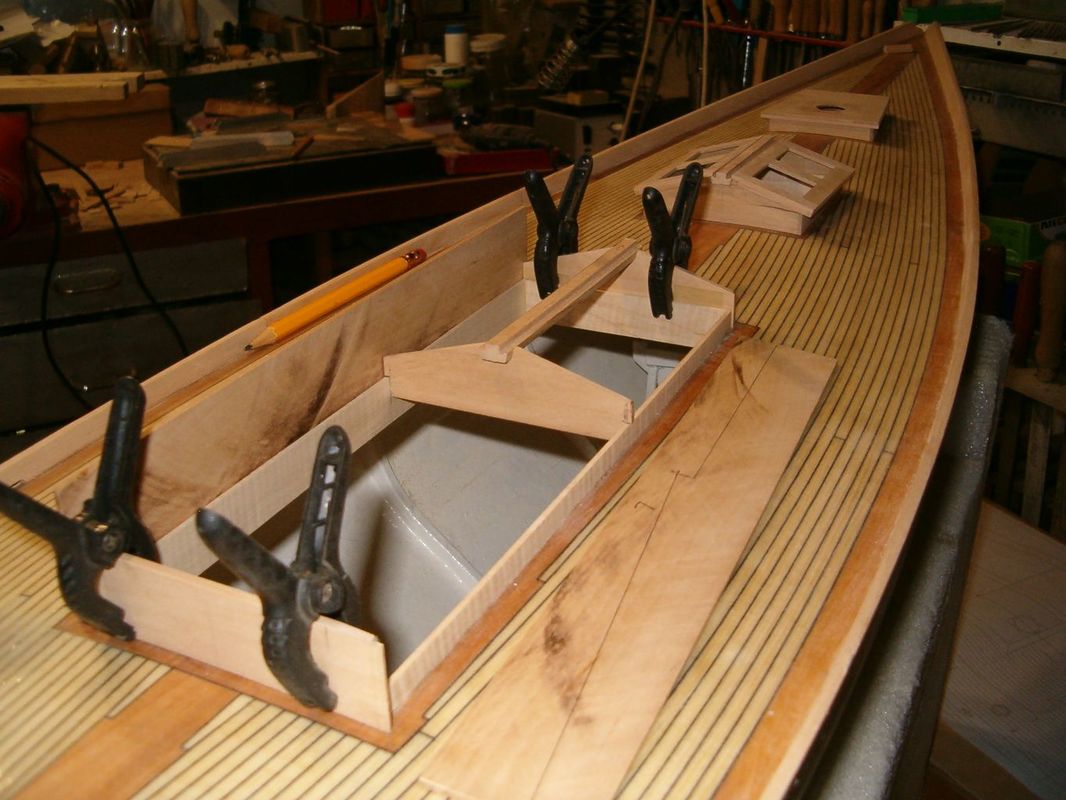

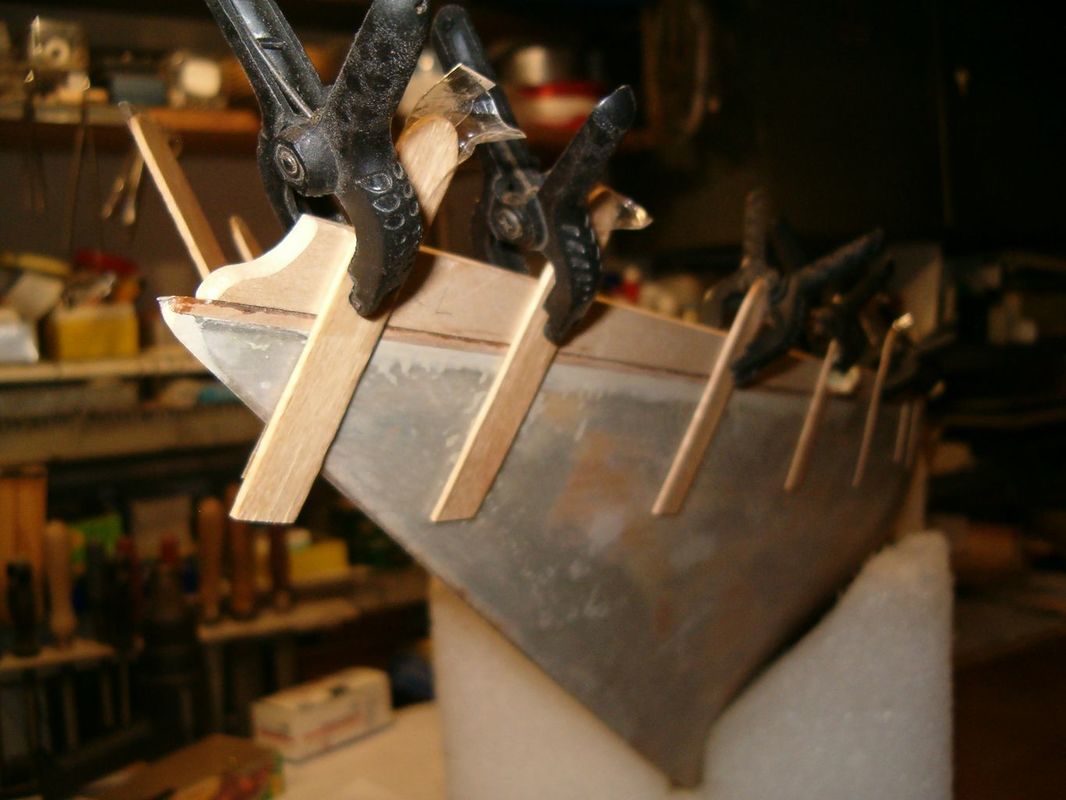

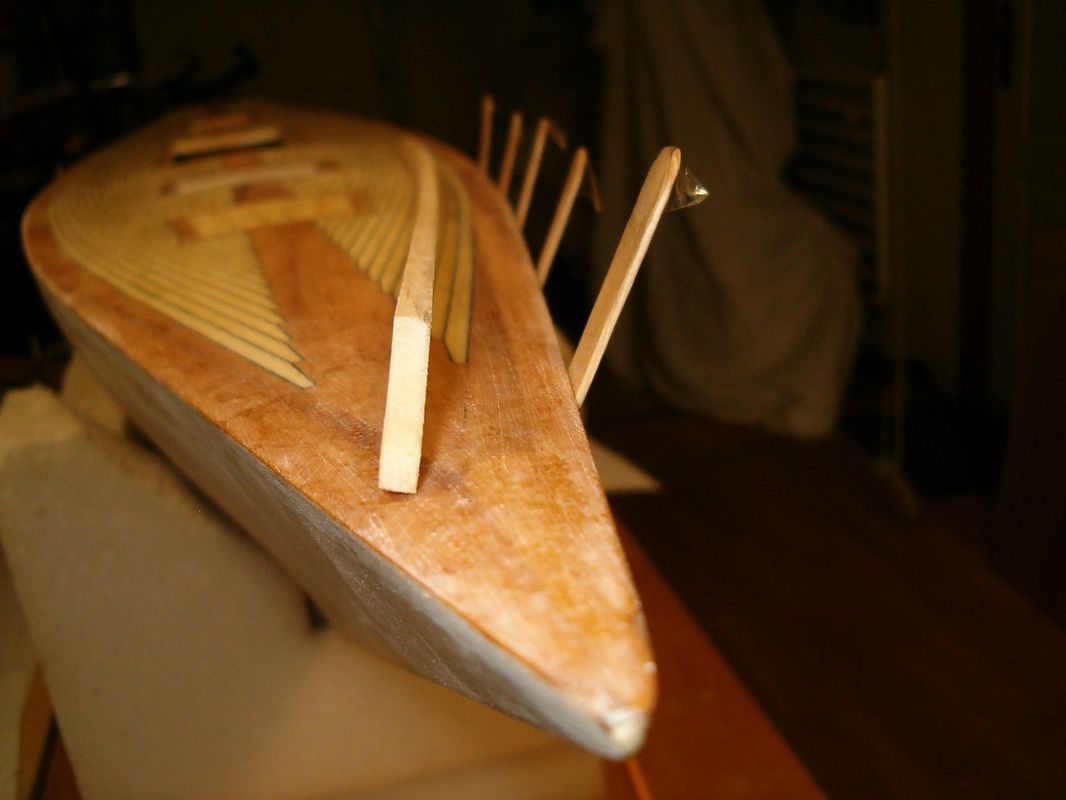

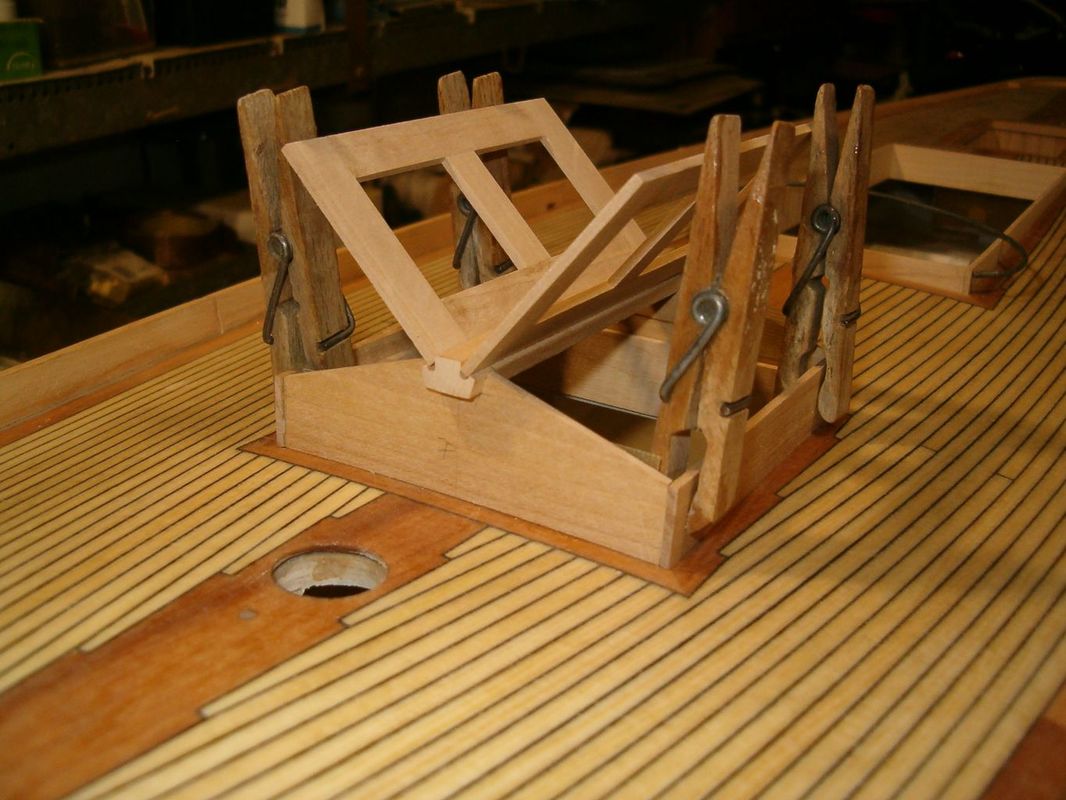

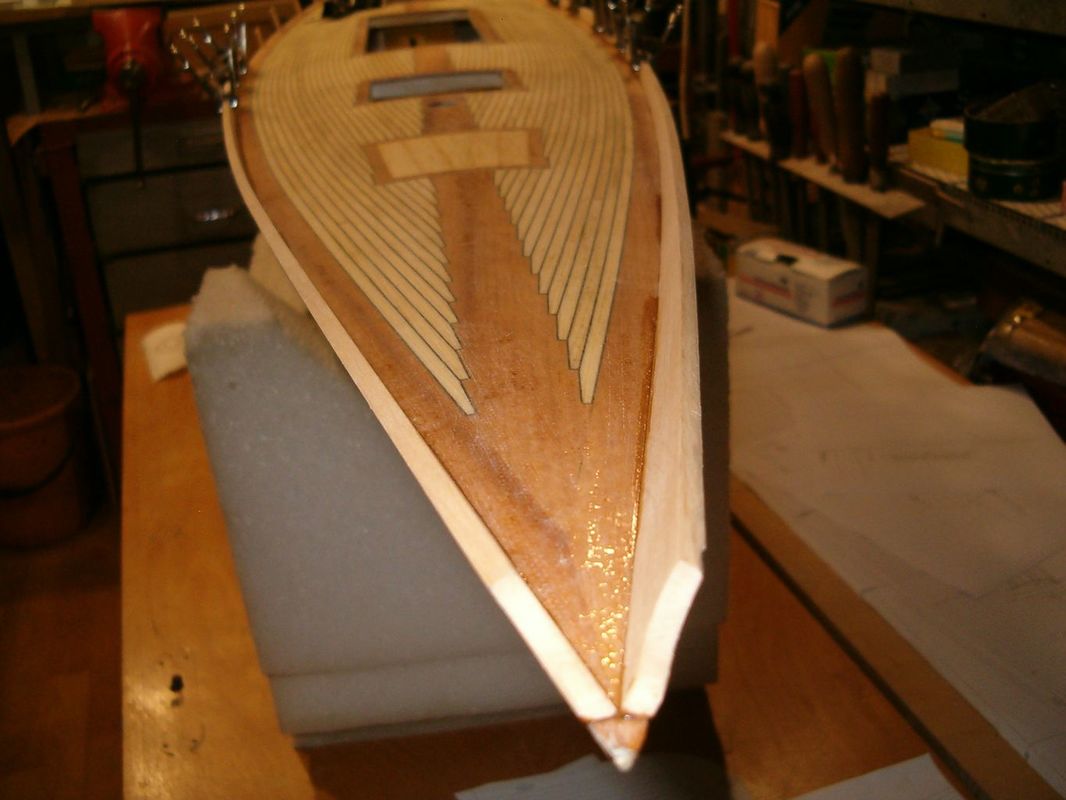

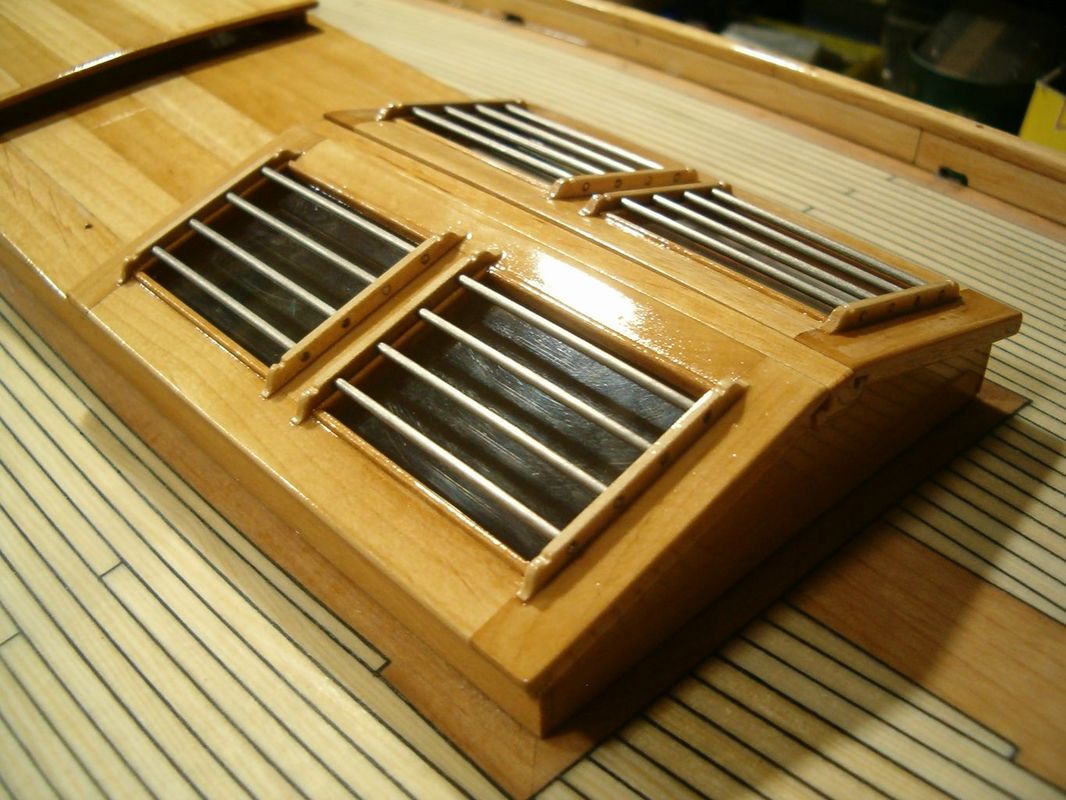

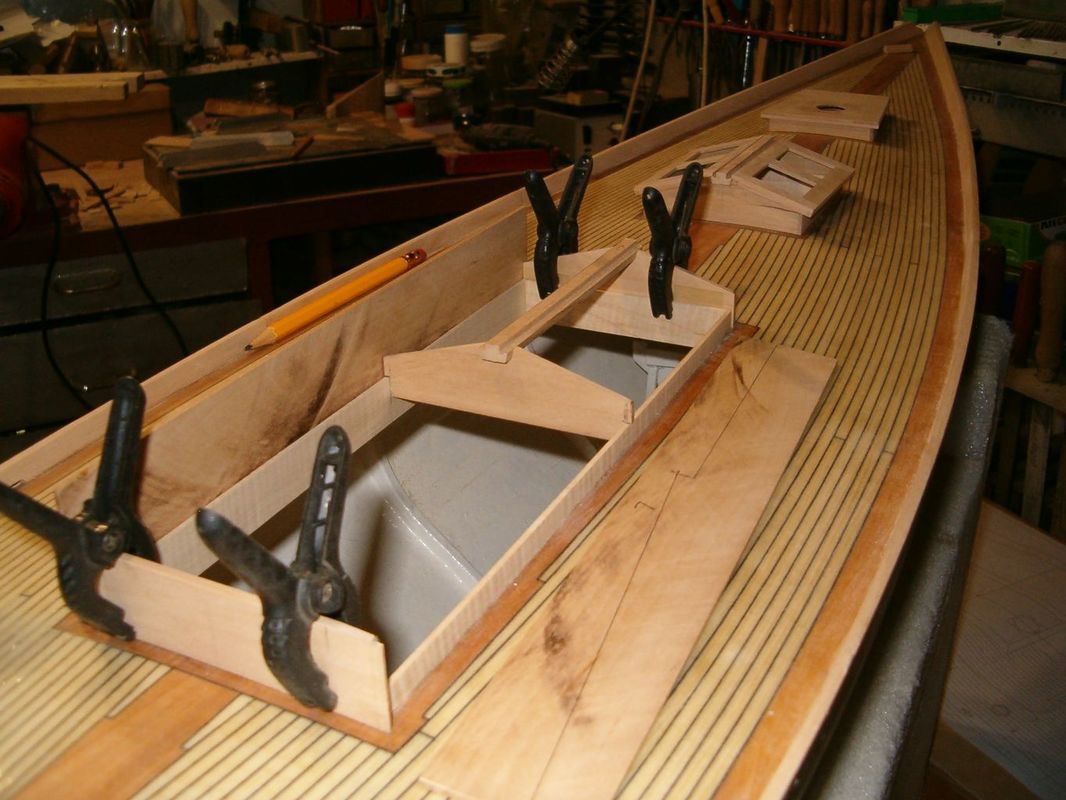

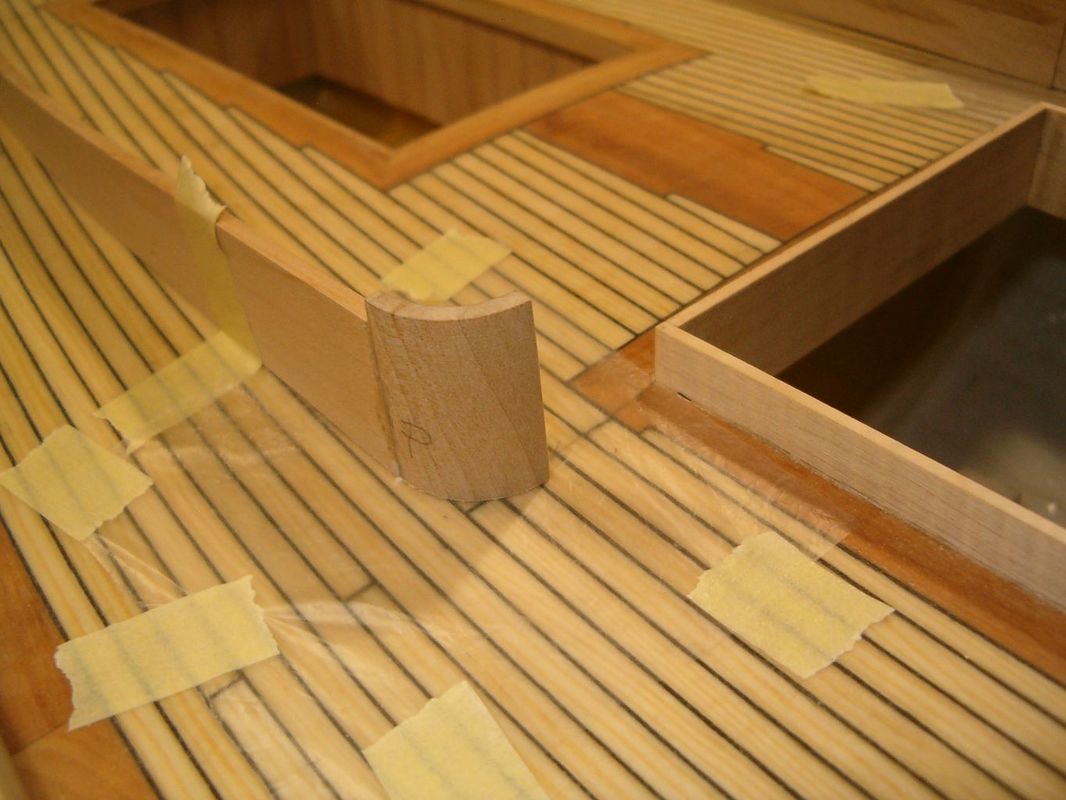

Na palubu jsem přilepil bortovou obrubu z olše. Pomohl jsem si nalepením špejlí samolepkou na bok trupu a k nim pak obrubu pasoval. Sklon proto přesně navazuje. Kajuty jsou z pásků olše pasovaných k jícnům v palubě. Orámování kokpitu má rádius, který jsem udělal tak, že jsem si vysoustružil nejdříve dřevěnou trubku, z které jsem potom vyřízl potřebné segmenty.
Pen Duick JM2 001
Pen Duick JM2 002
Pen Duick JM2 003
Pen Duick JM2 004
Pen Duick JM2 005
Pen Duick JM2 006
Pen Duick JM2 007
Pen Duick JM2 008
Pen Duick JM2 009
Pen Duick JM2 010
Pen Duick JM2 011
Pen Duick JM2 012
Pen Duick JM2 013
Pen Duick JM2 014
Pen Duick JM2 015

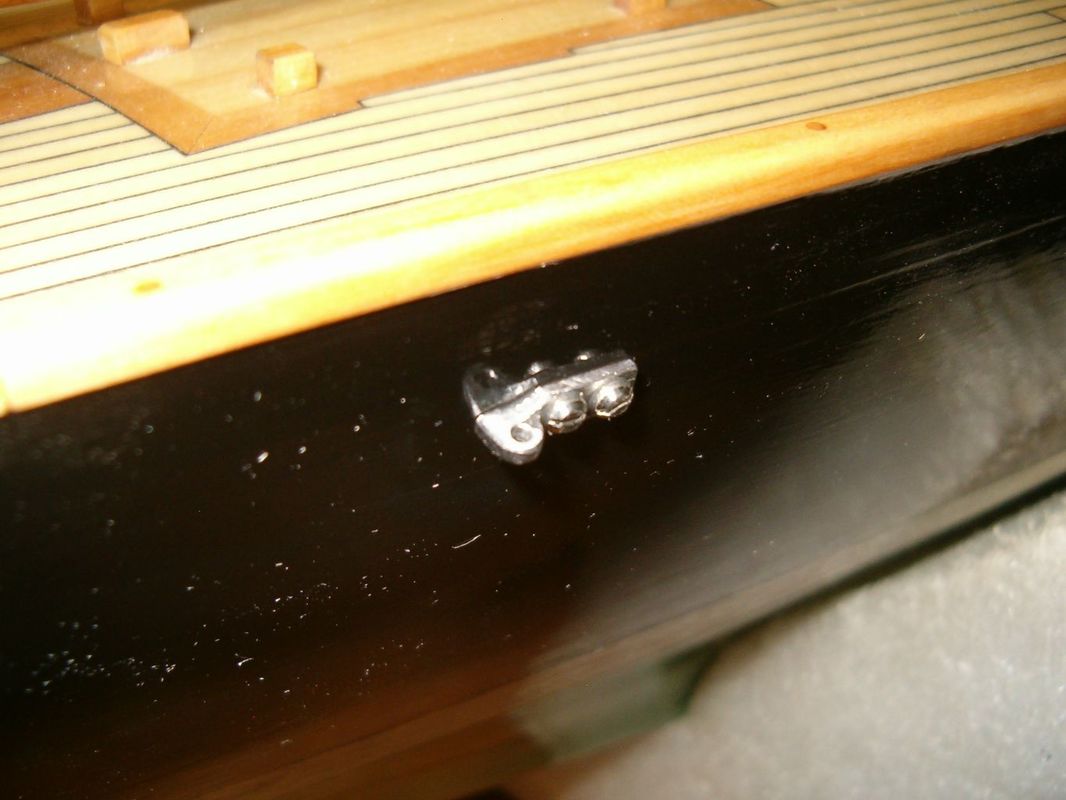

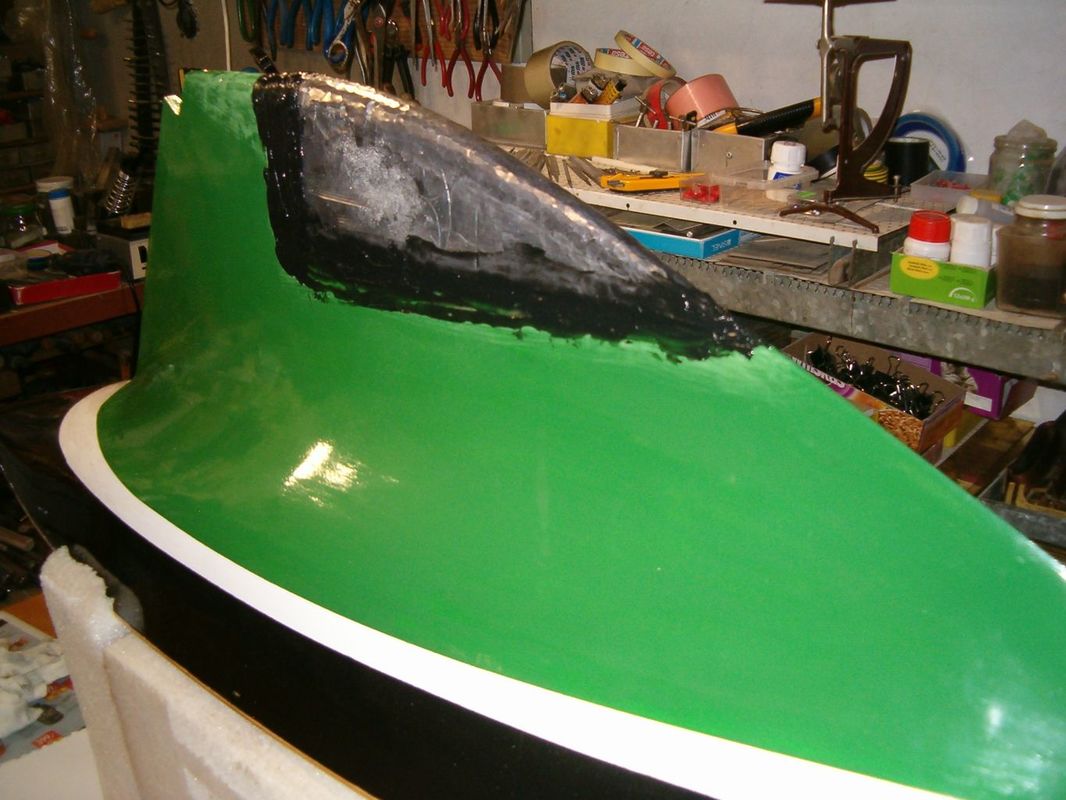

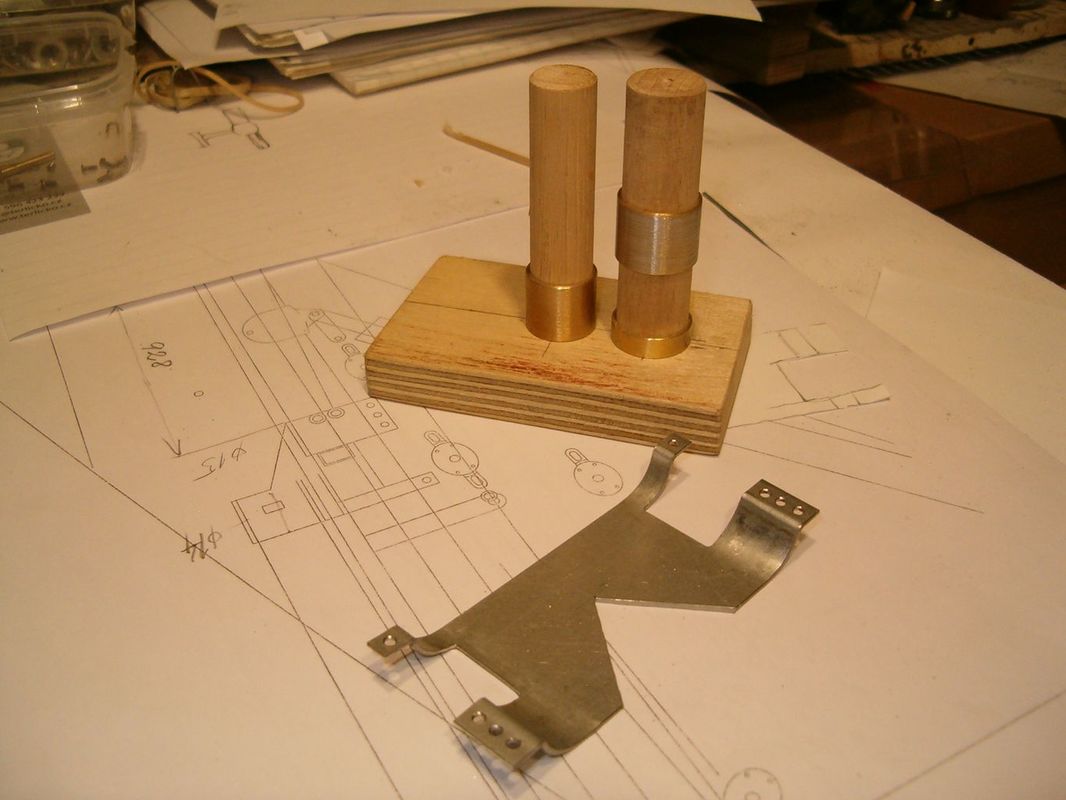

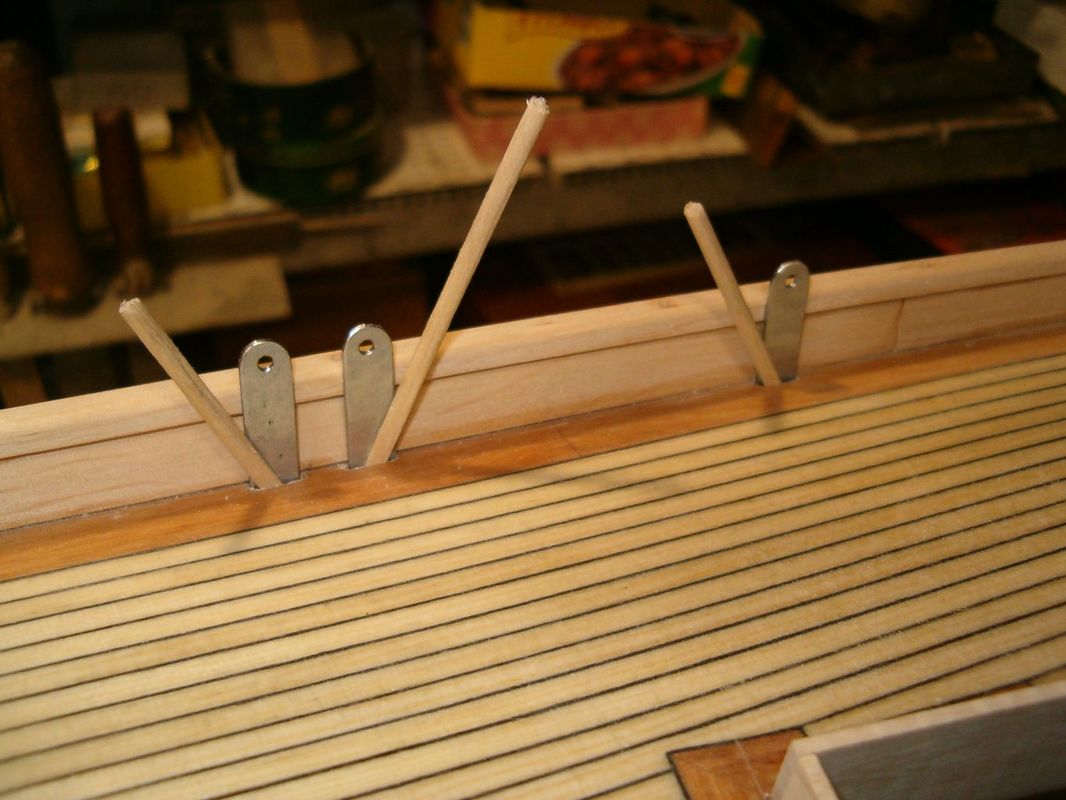

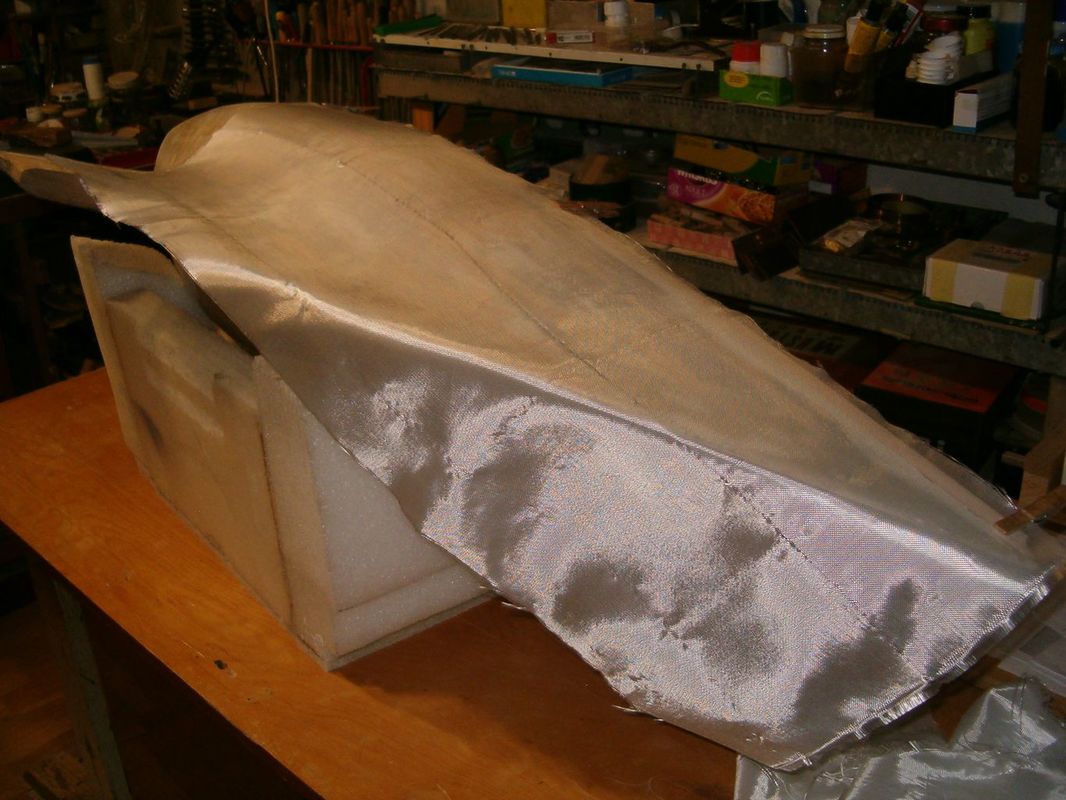

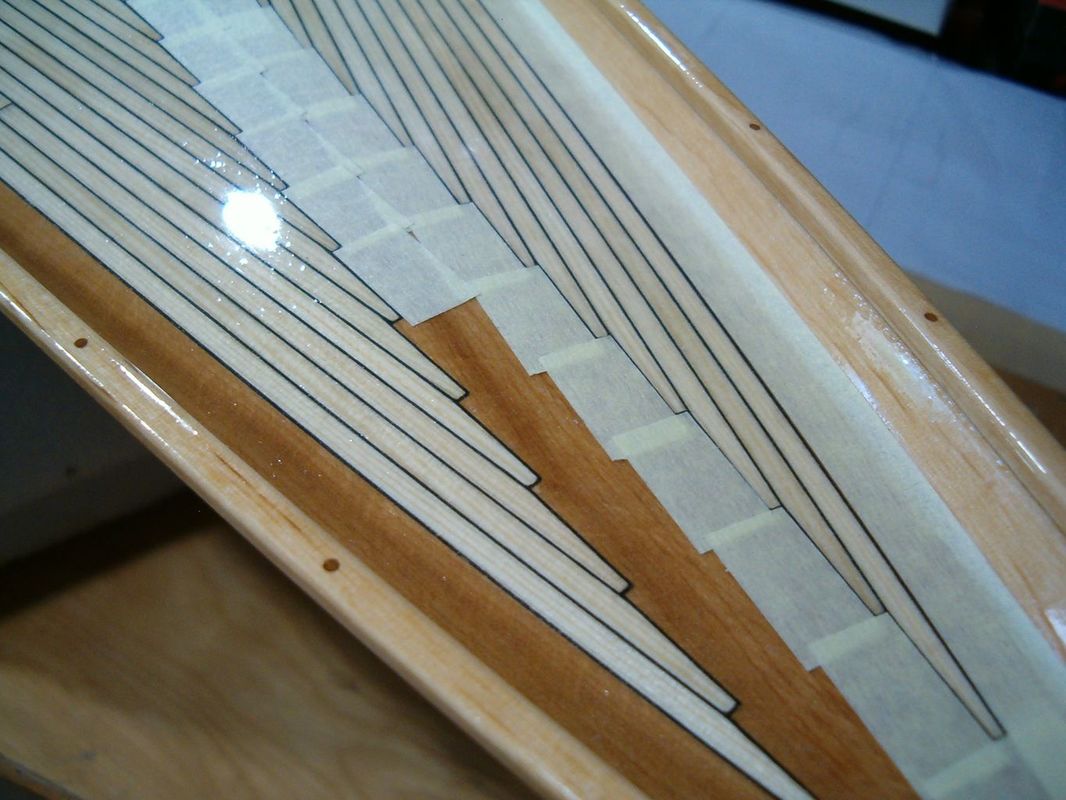

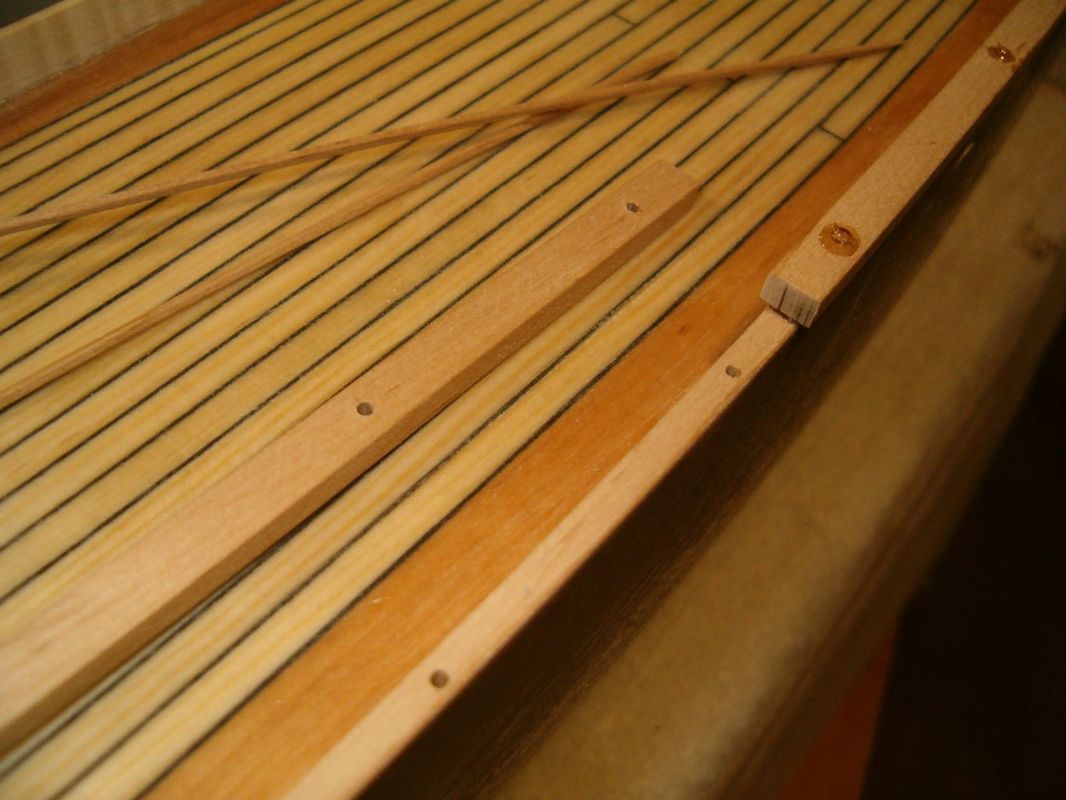

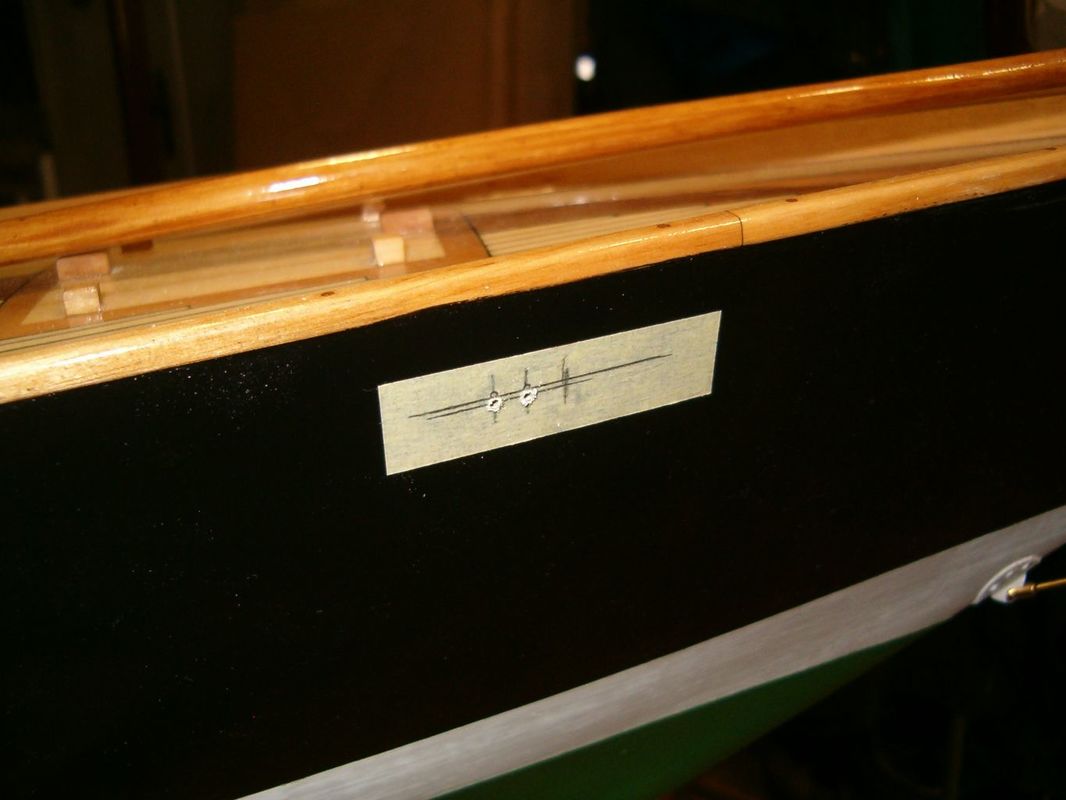

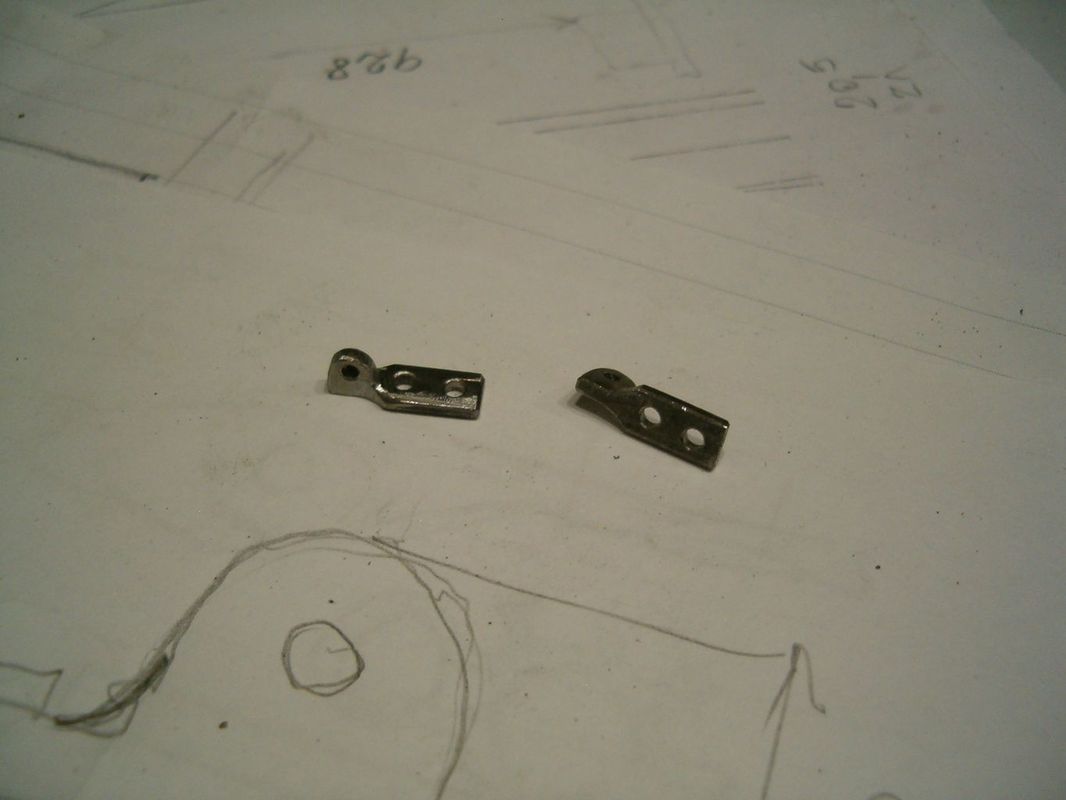

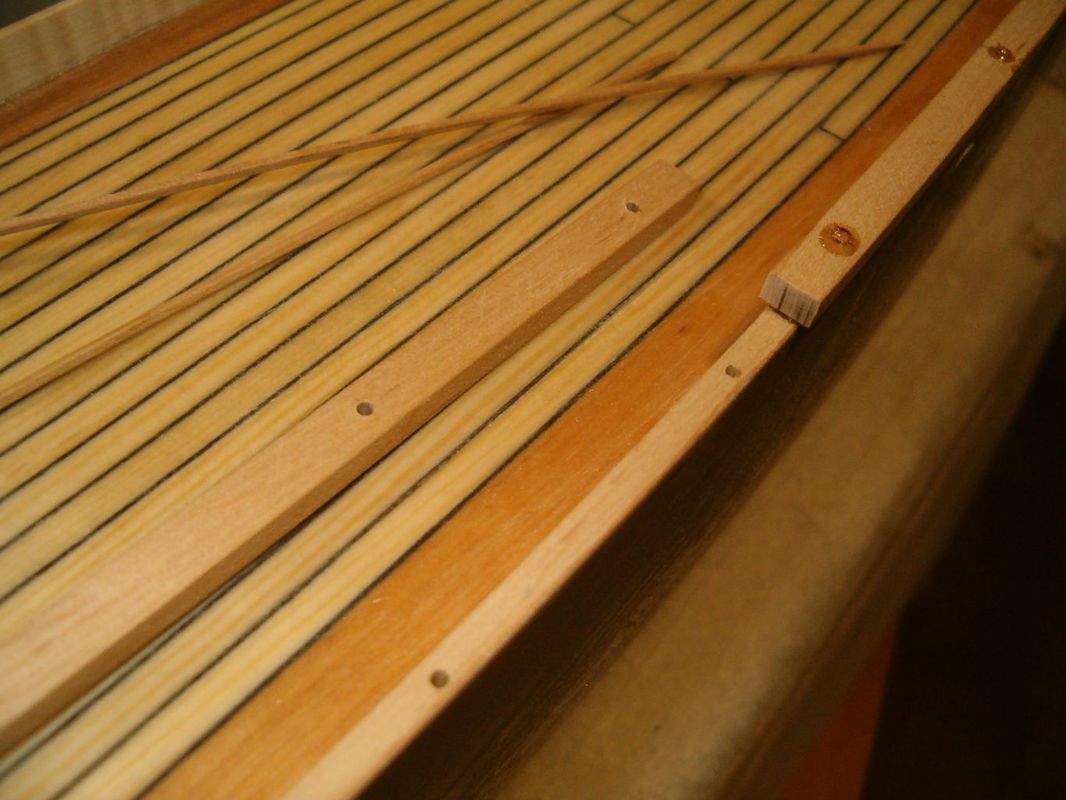

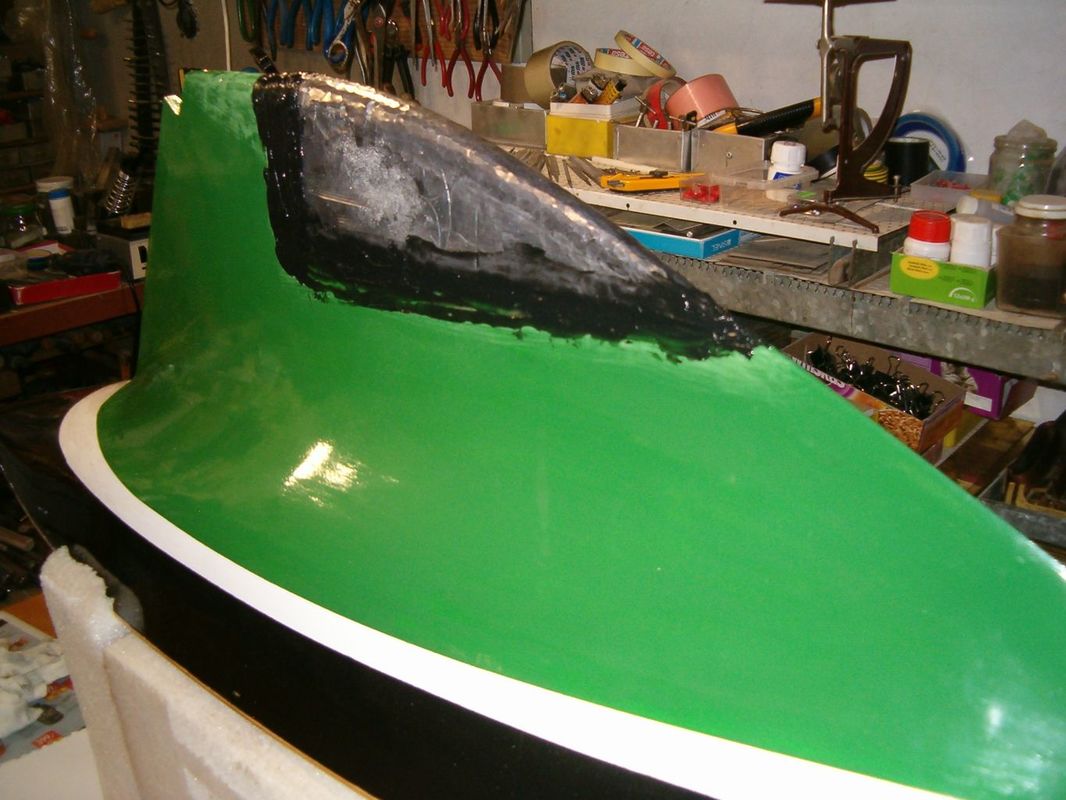

Přes celý vybroušený trup jsem položil ještě jednu vrstvu tkaniny o gramáži 80g/m2. Na horní hranu bortu jsem pak přikolíkoval a přilepil koncovou lištu. Provrtal jsem a propiloval otvory pro ukotvení vantů. Je to celé z jedničky pozinkovaného plechu s přinýtovanou příčkou, takže nasunuté zespodu a zalepeno. Paluba a kajuty jsou několikrát lakovány lodním lakem. Po dokonalém vyzrání je královská plaňka a ostatní tmavé dřevo zakryto páskou. Světlá část paluby je matována brusným rounem.
Pen Duick JM2 016
Pen Duick JM2 017
Pen Duick JM2 018
Pen Duick JM2 019
Pen Duick JM2 020
Pen Duick JM2 021
Pen Duick JM2 022
Pen Duick JM2 023
Pen Duick JM2 024
Pen Duick JM2 025
Pen Duick JM2 026
Pen Duick JM2 027

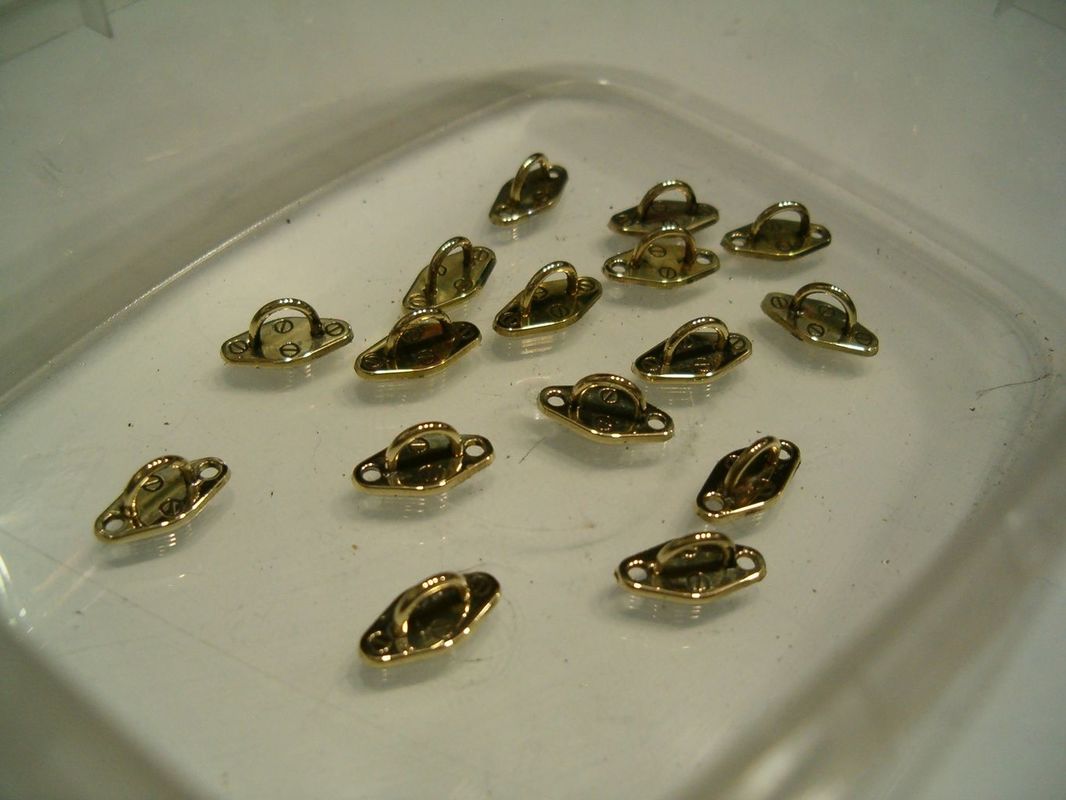

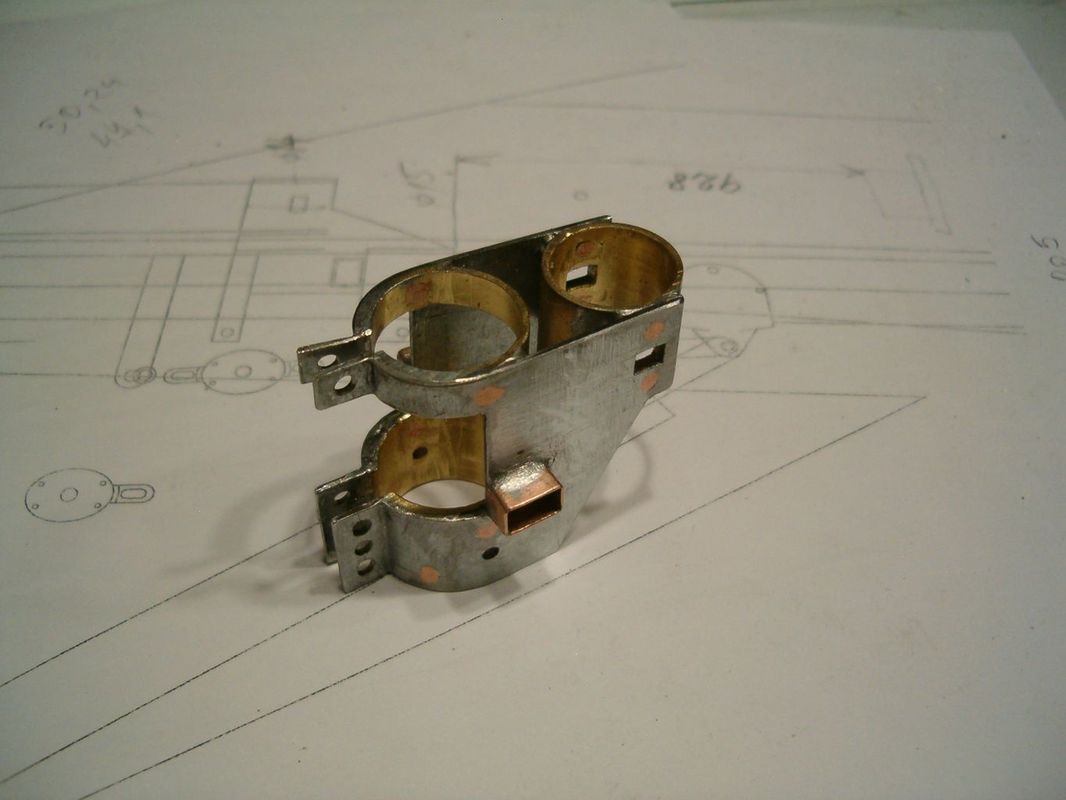

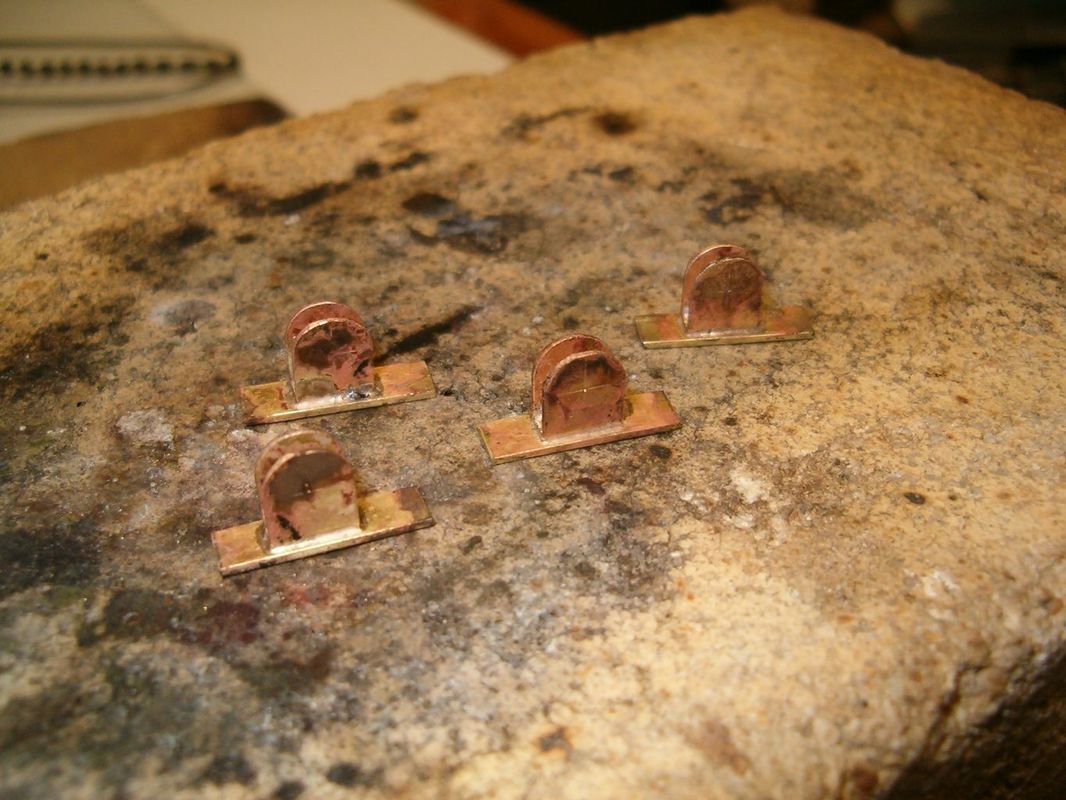

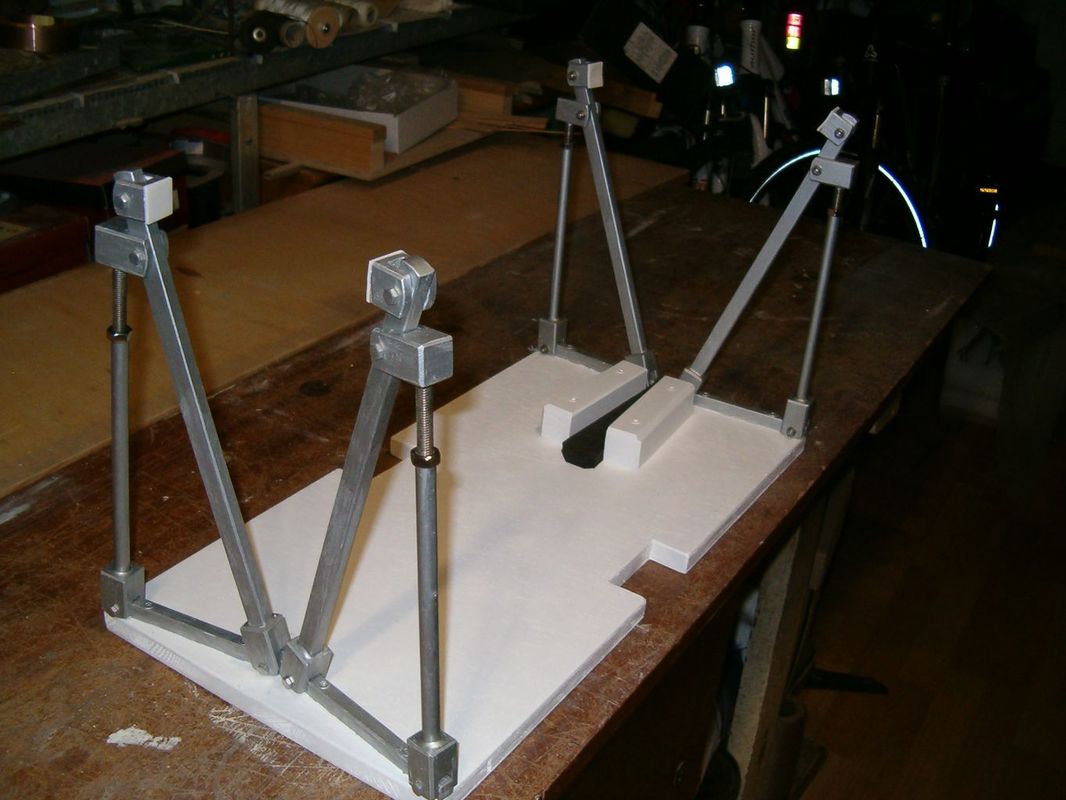

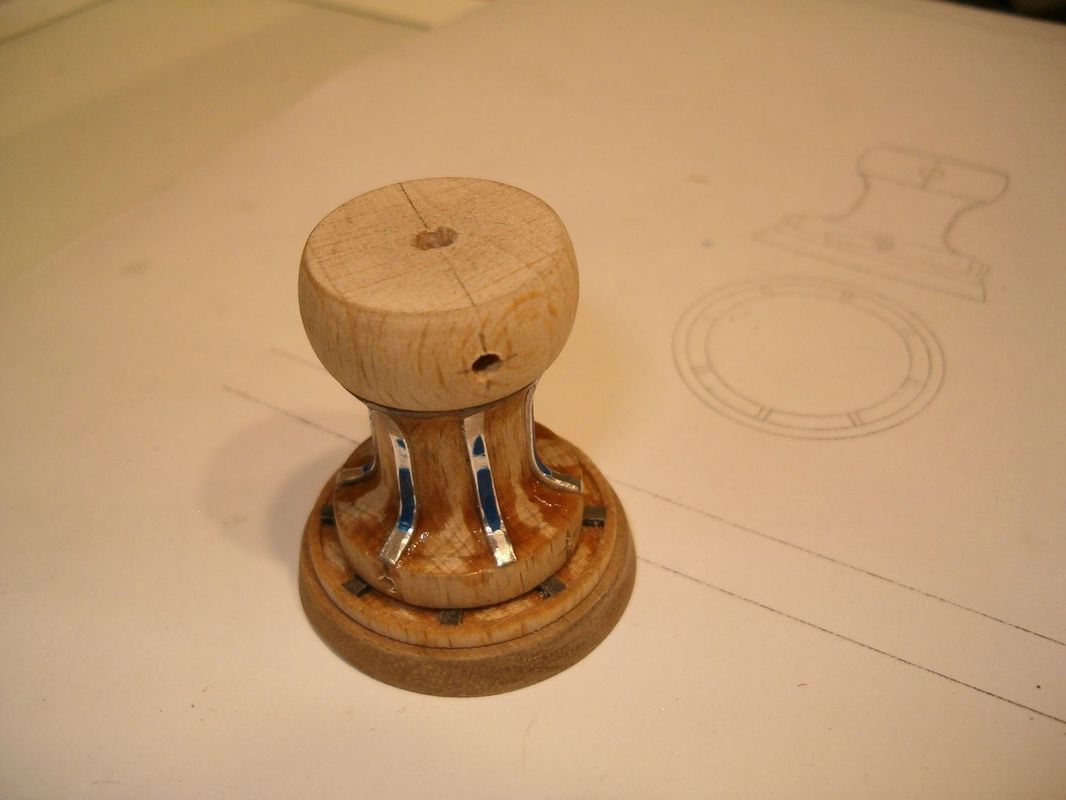

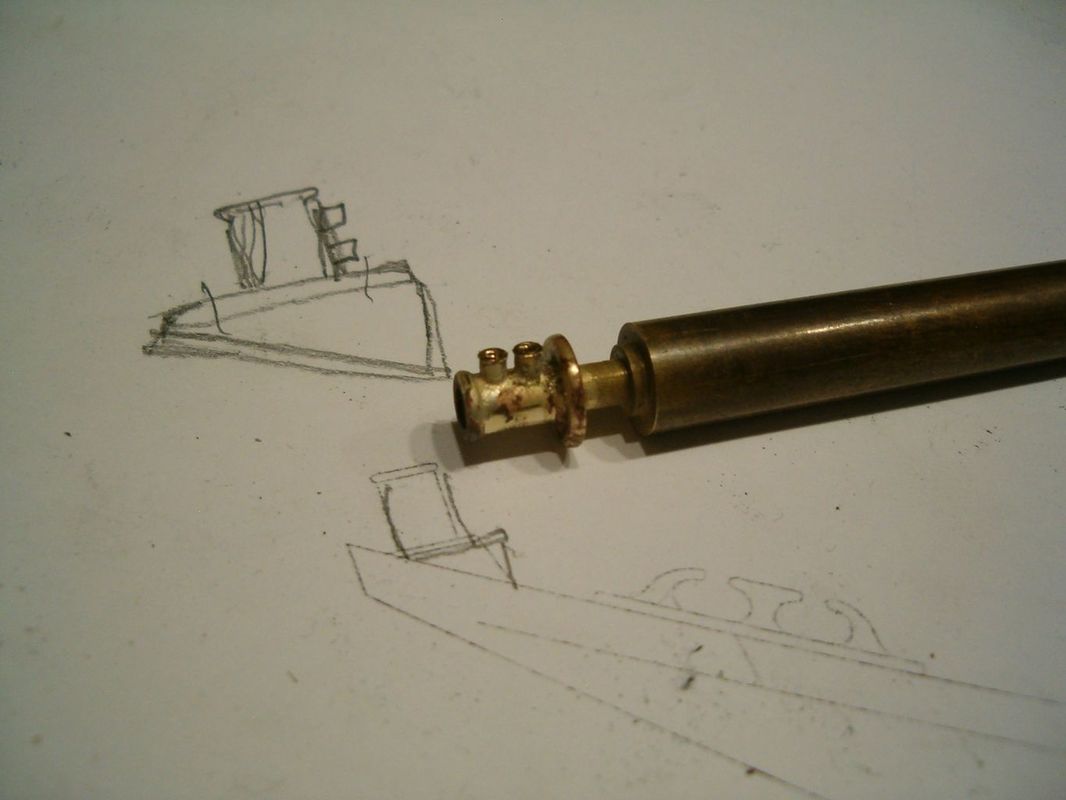

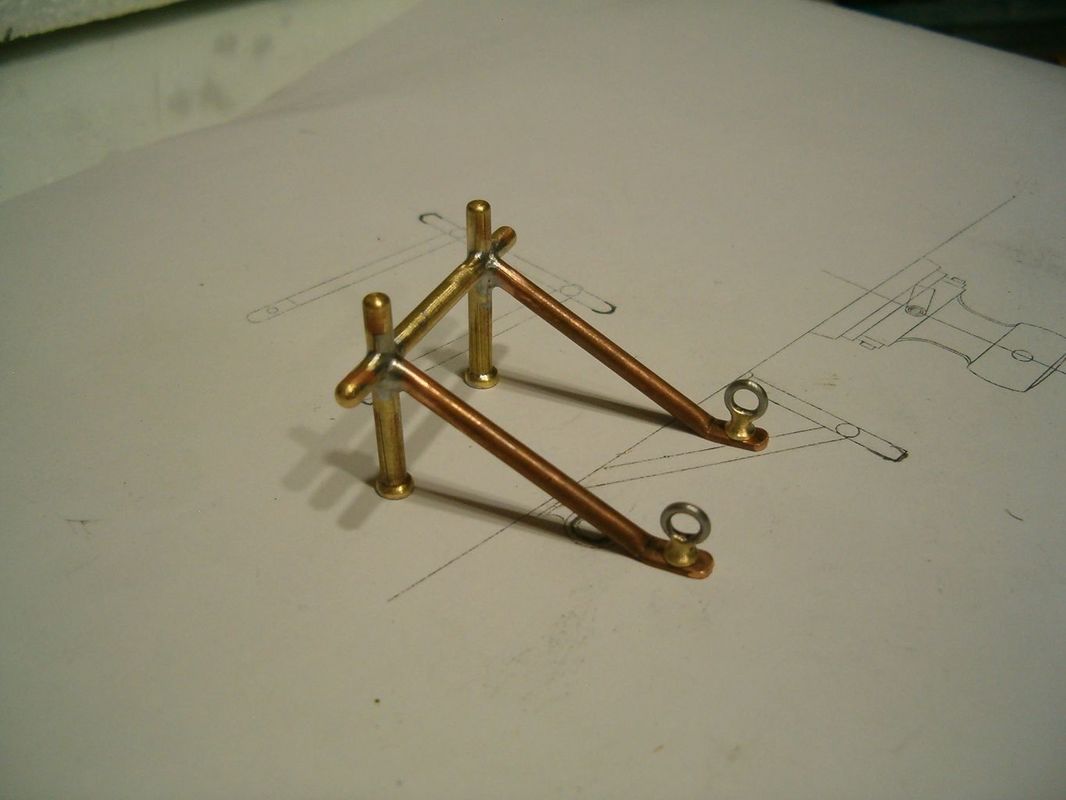

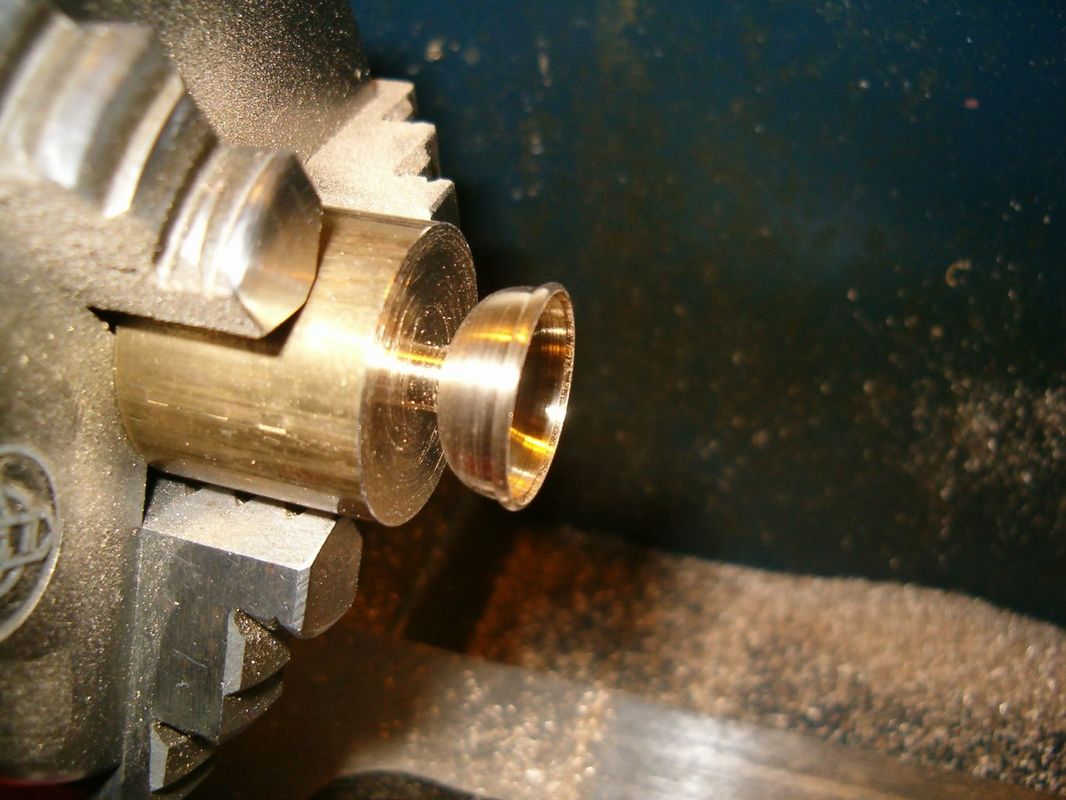

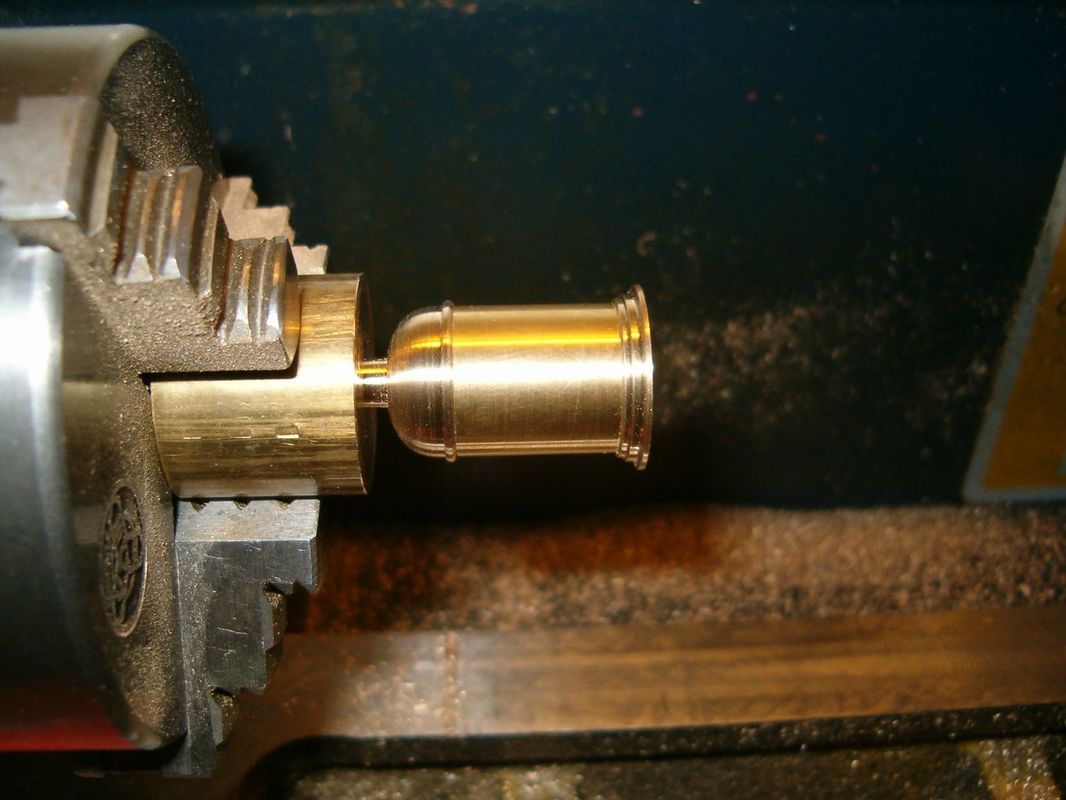

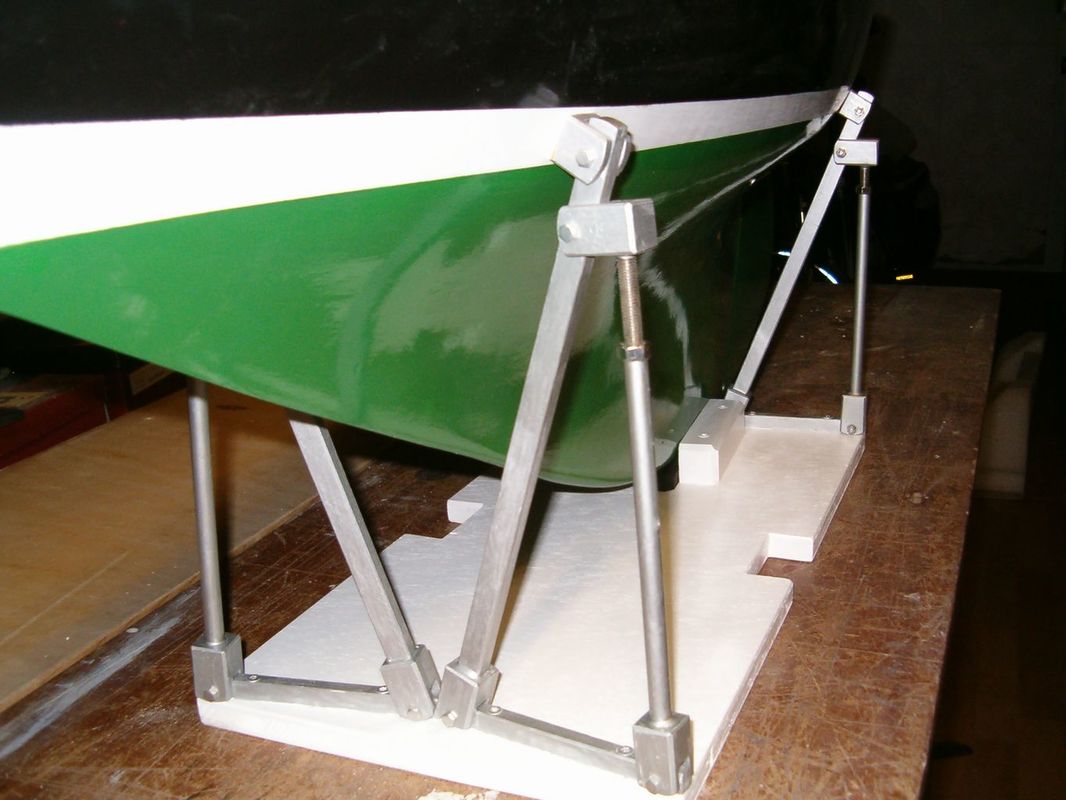

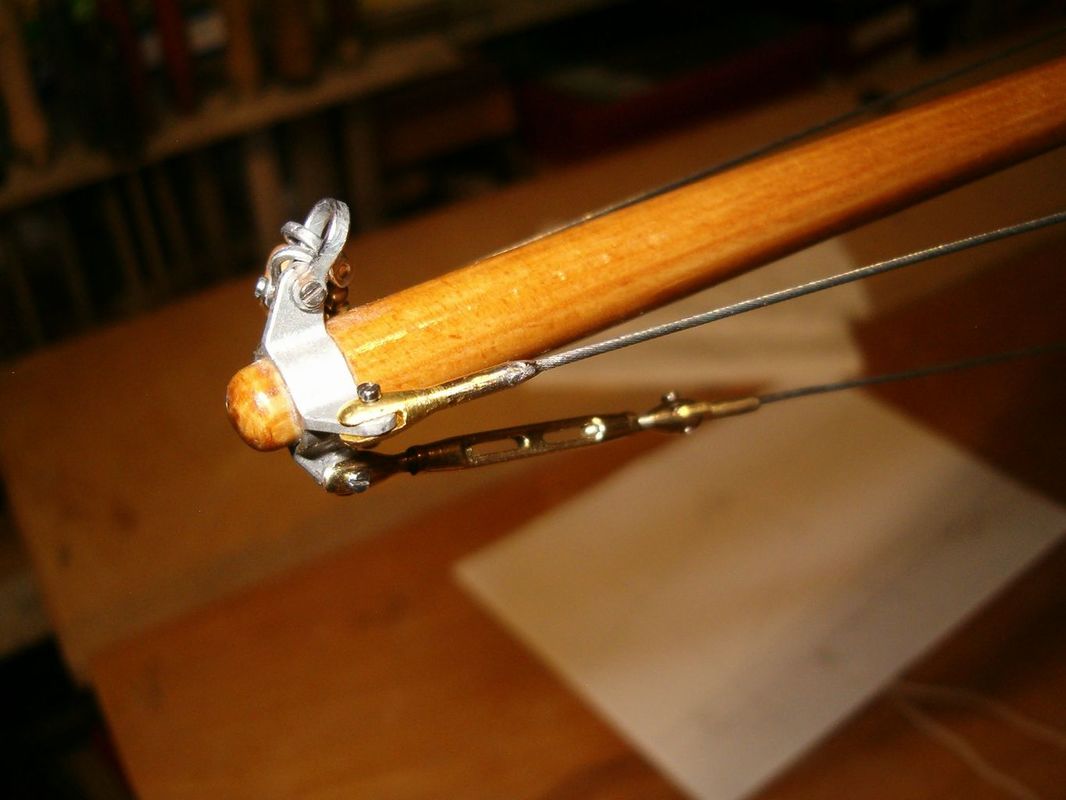

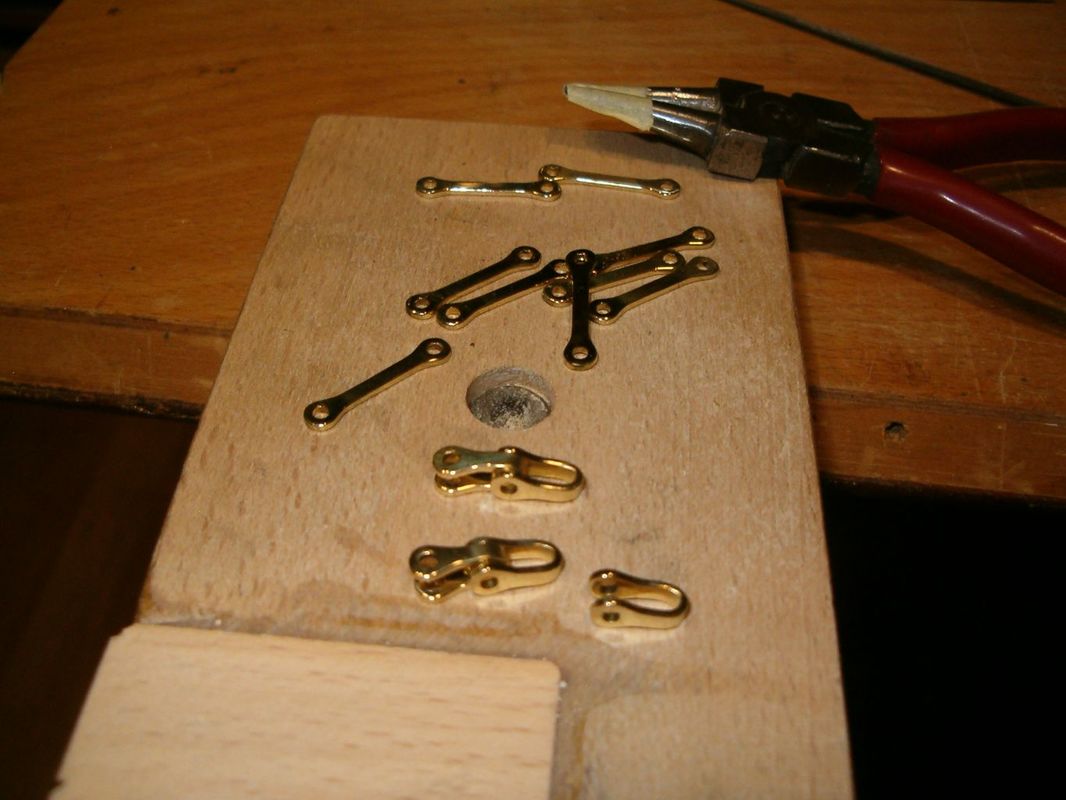

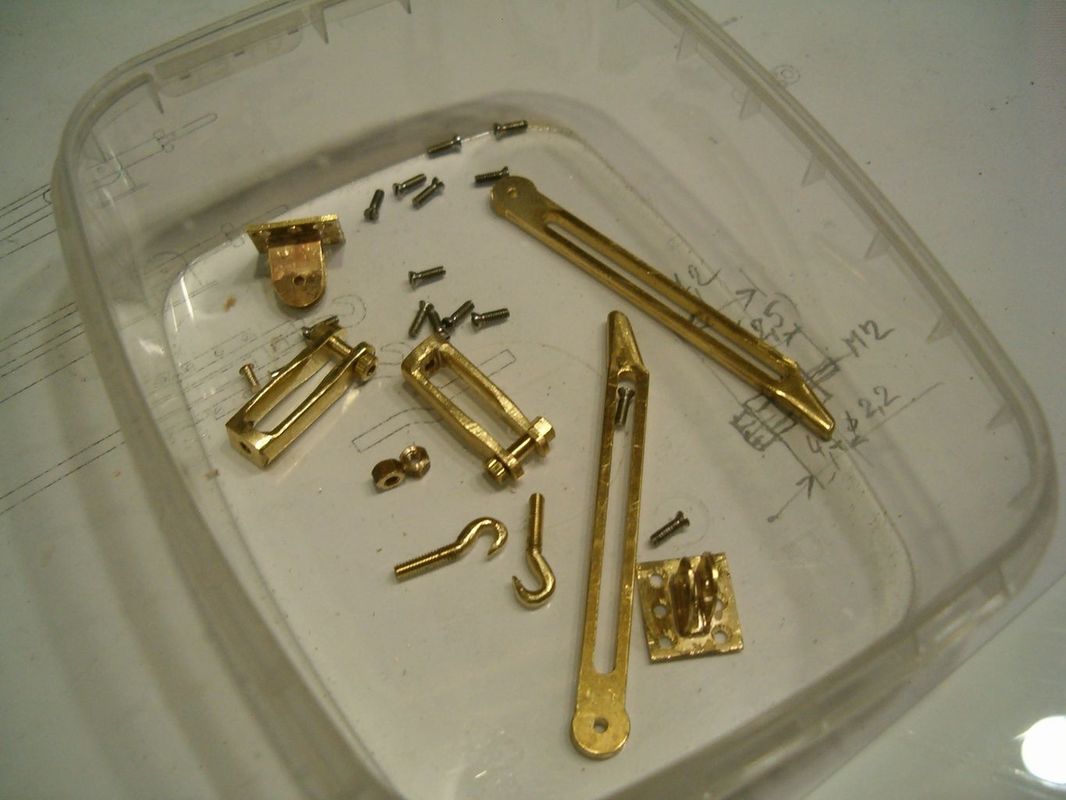

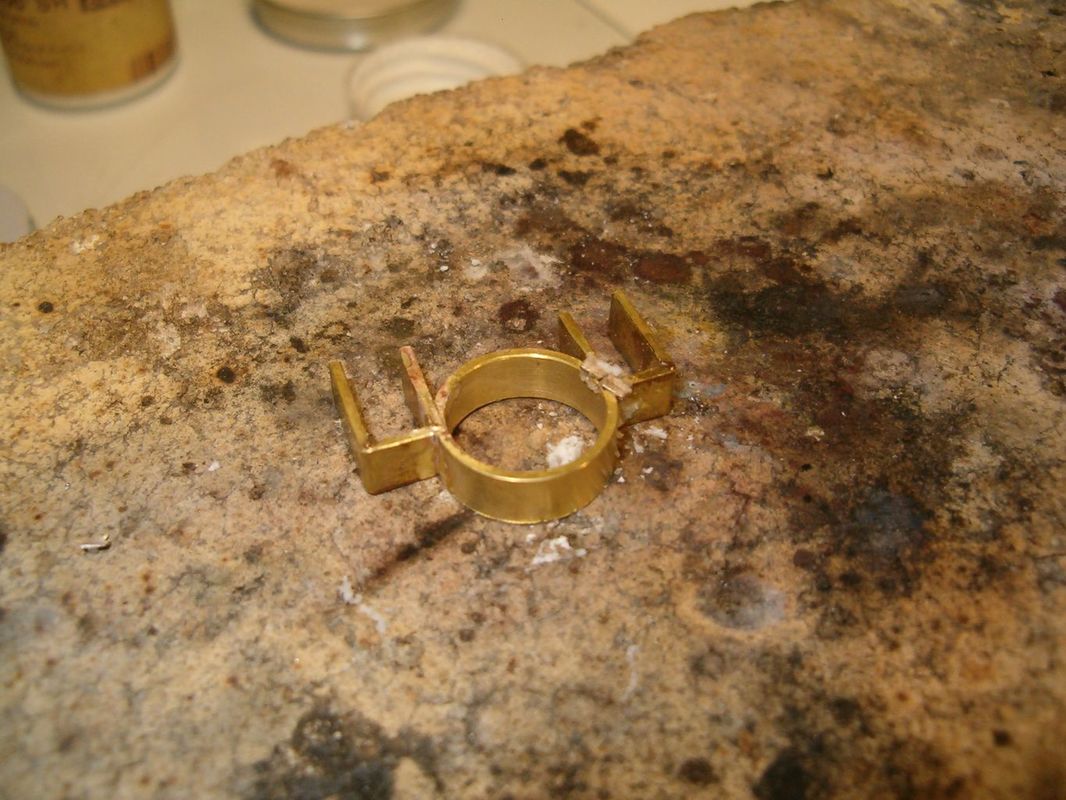

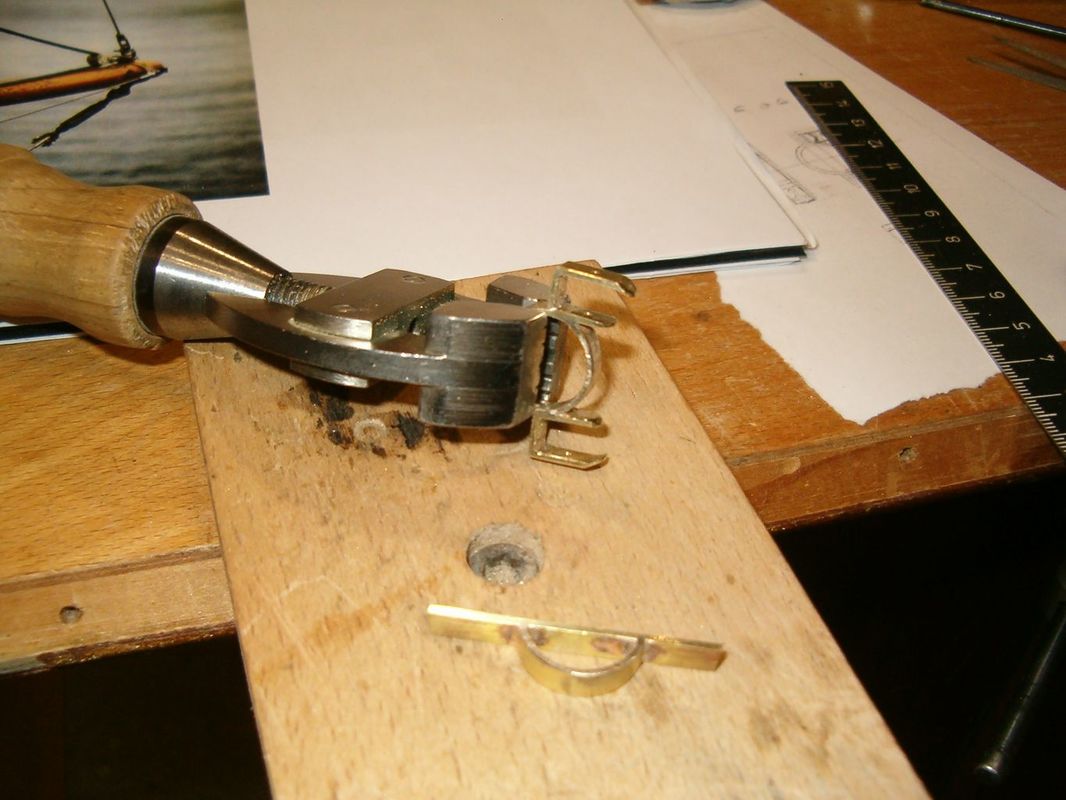

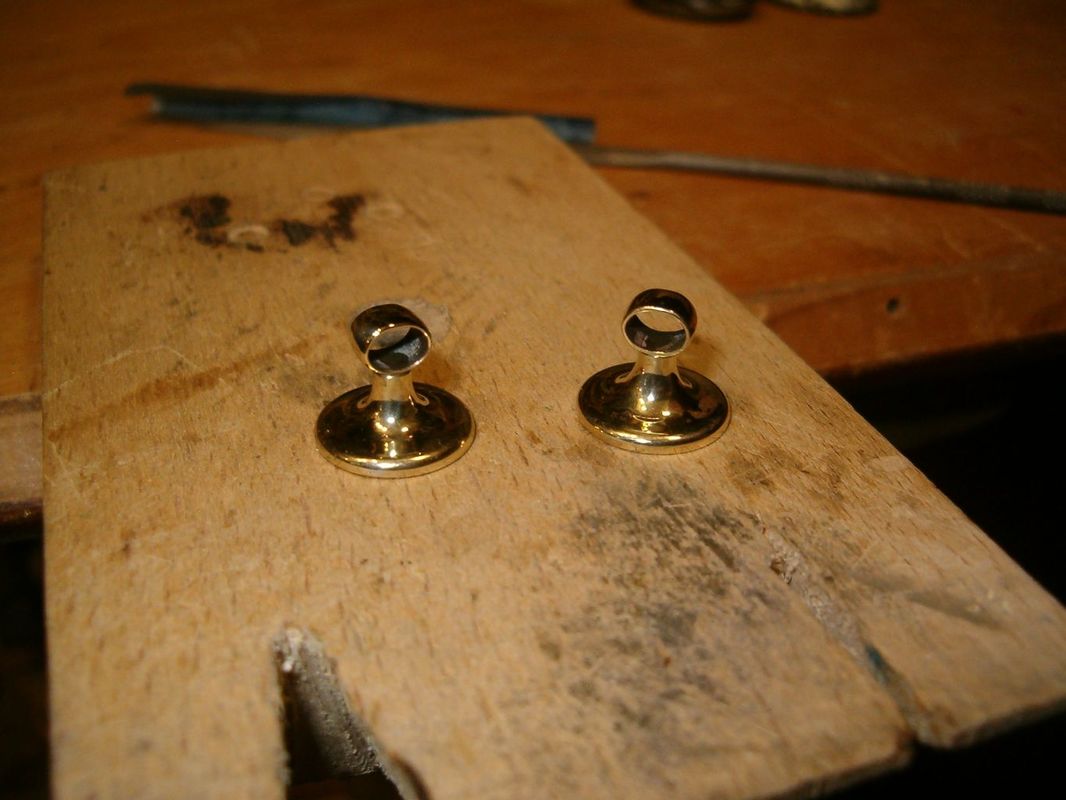

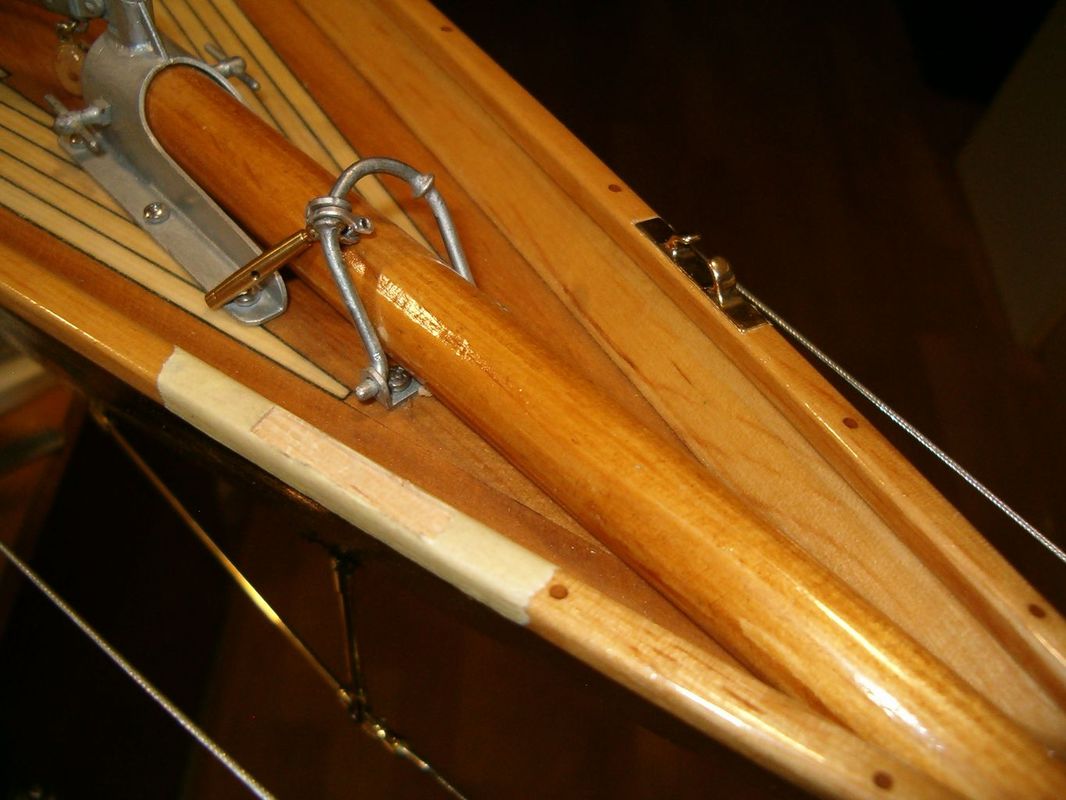

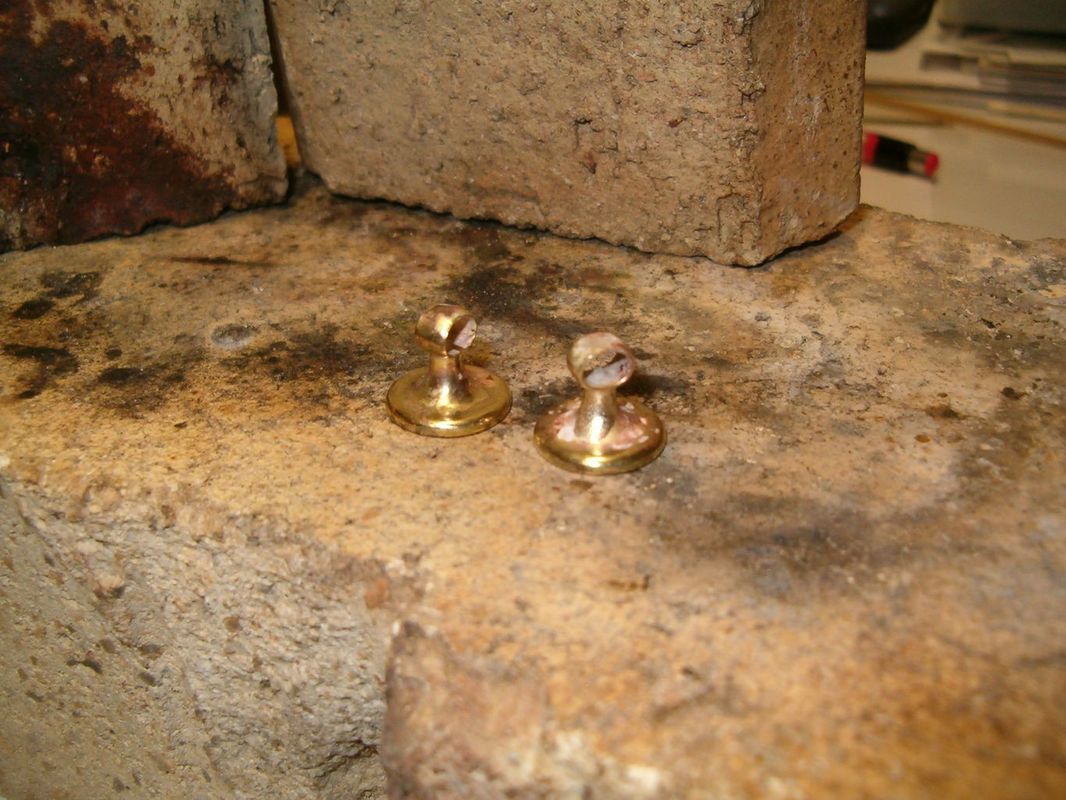

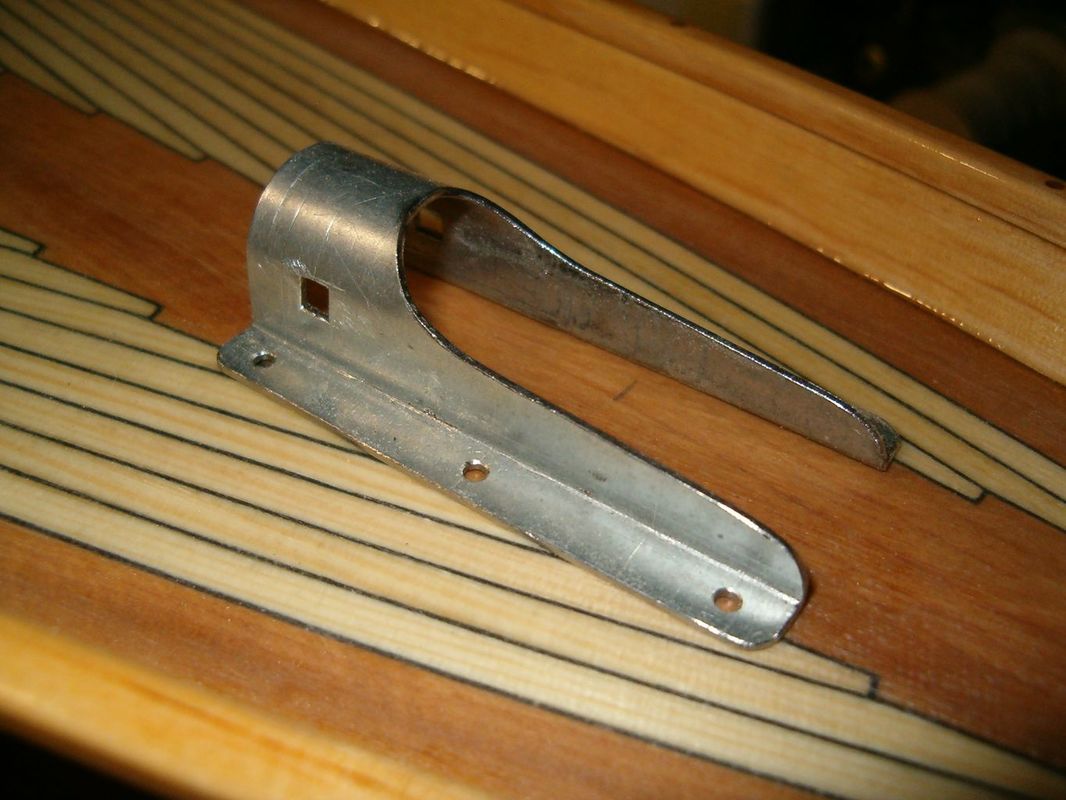

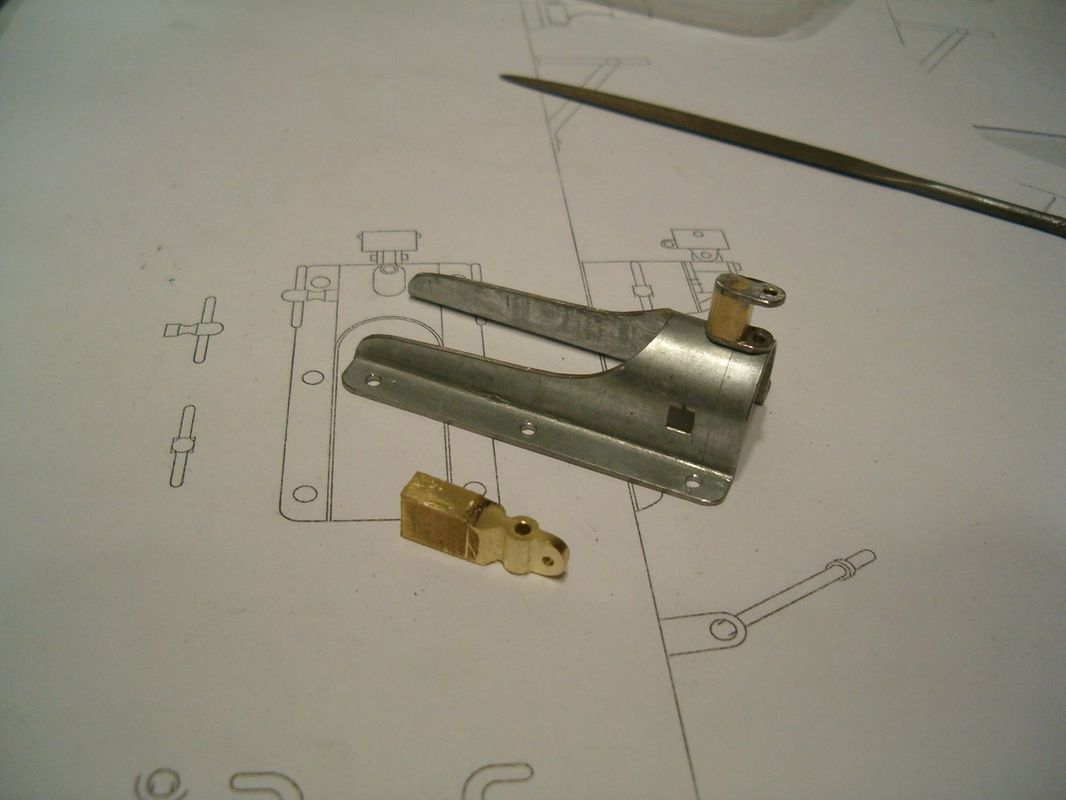

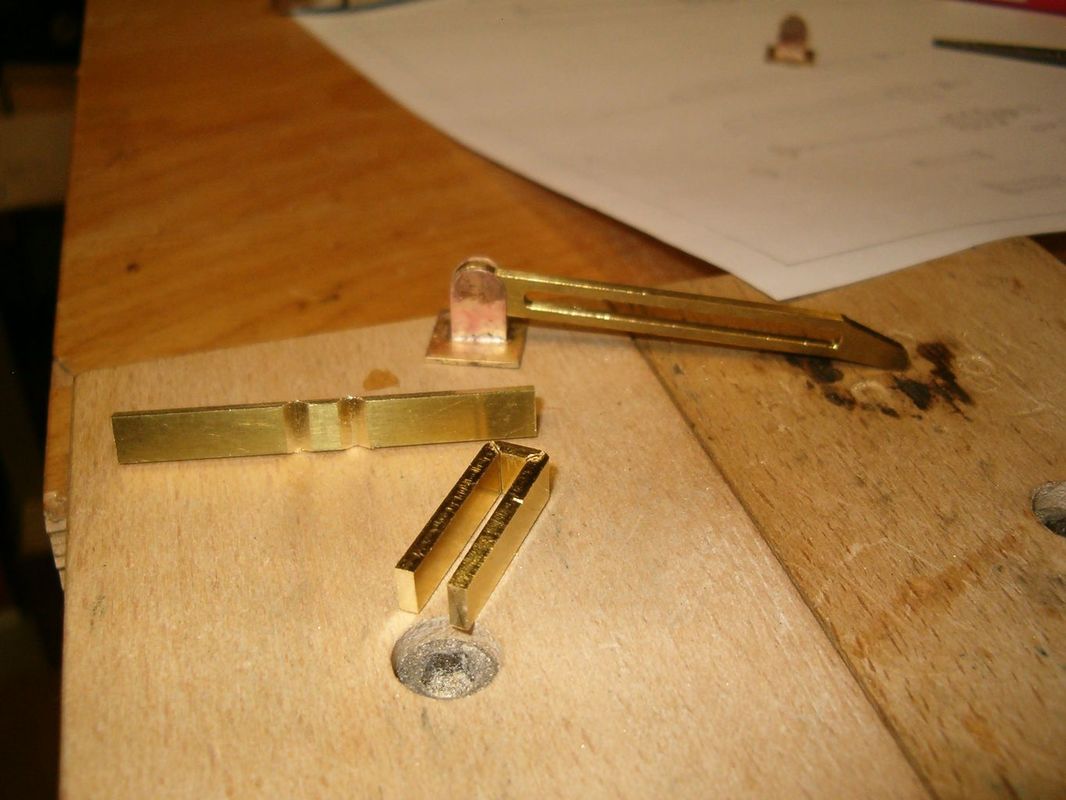

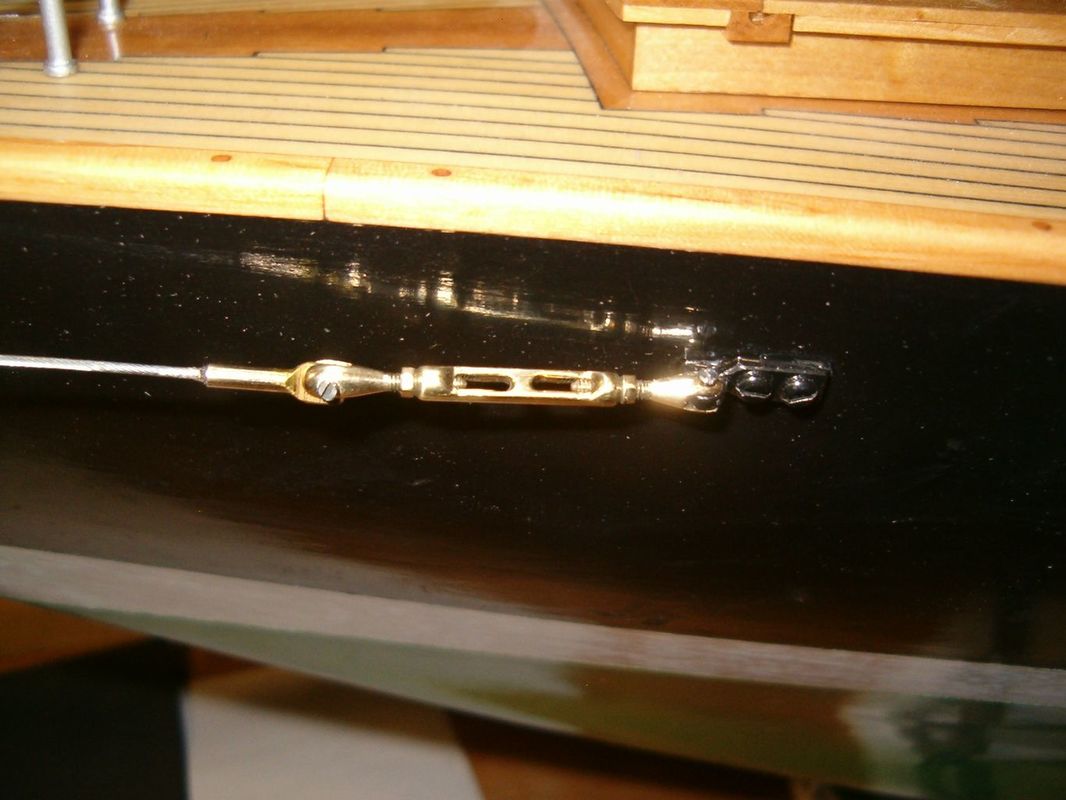

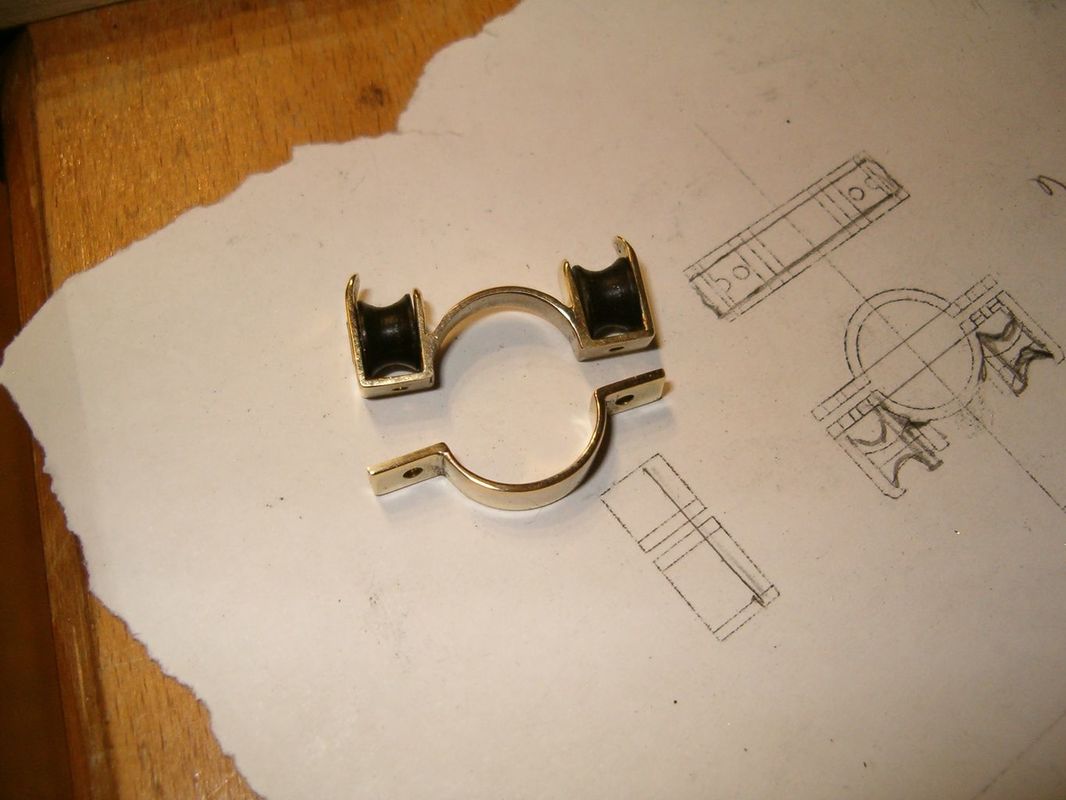

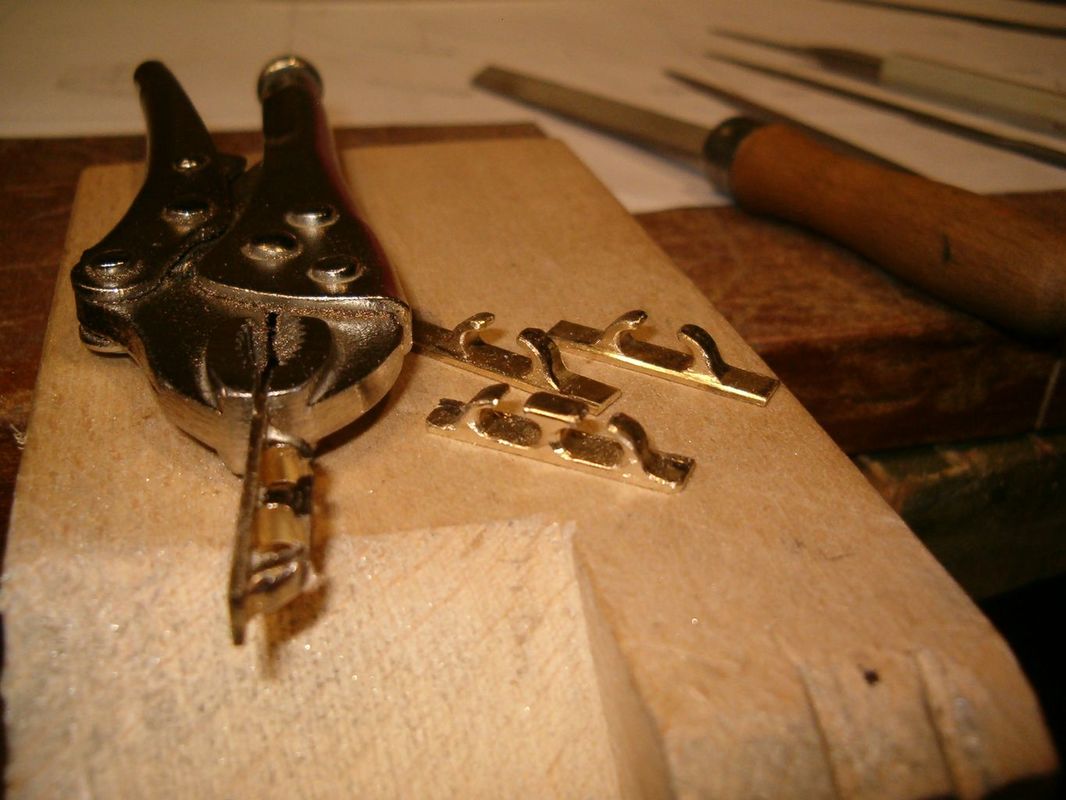

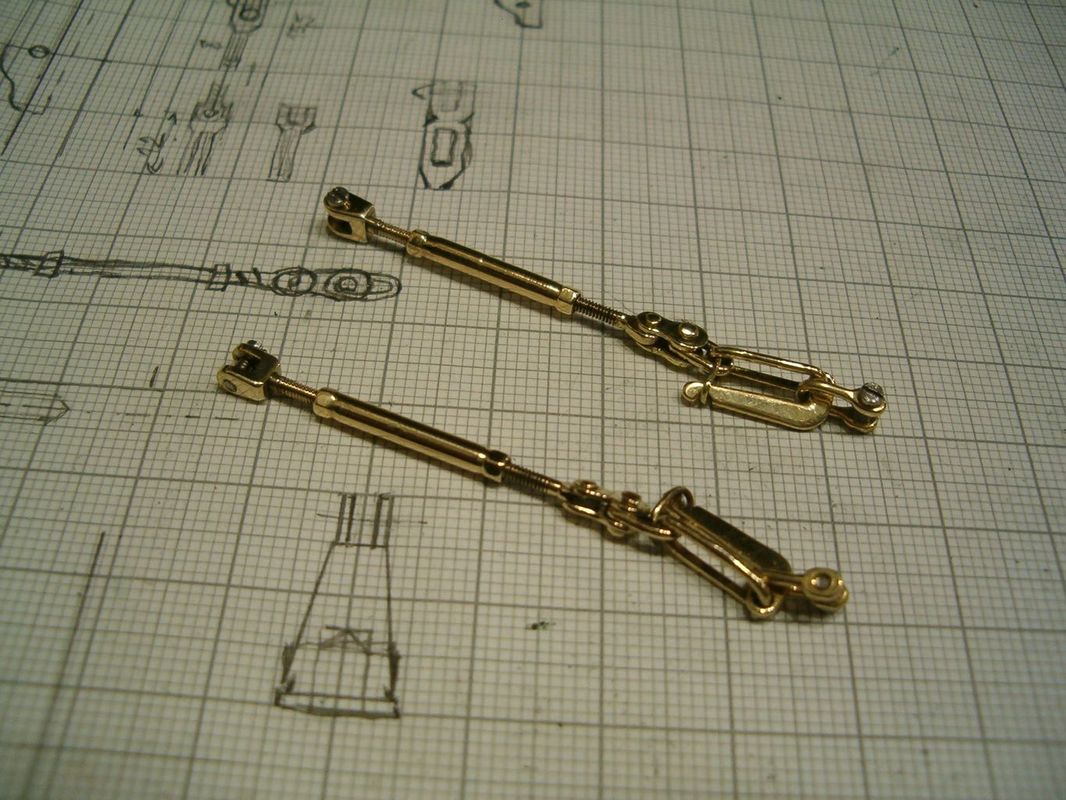

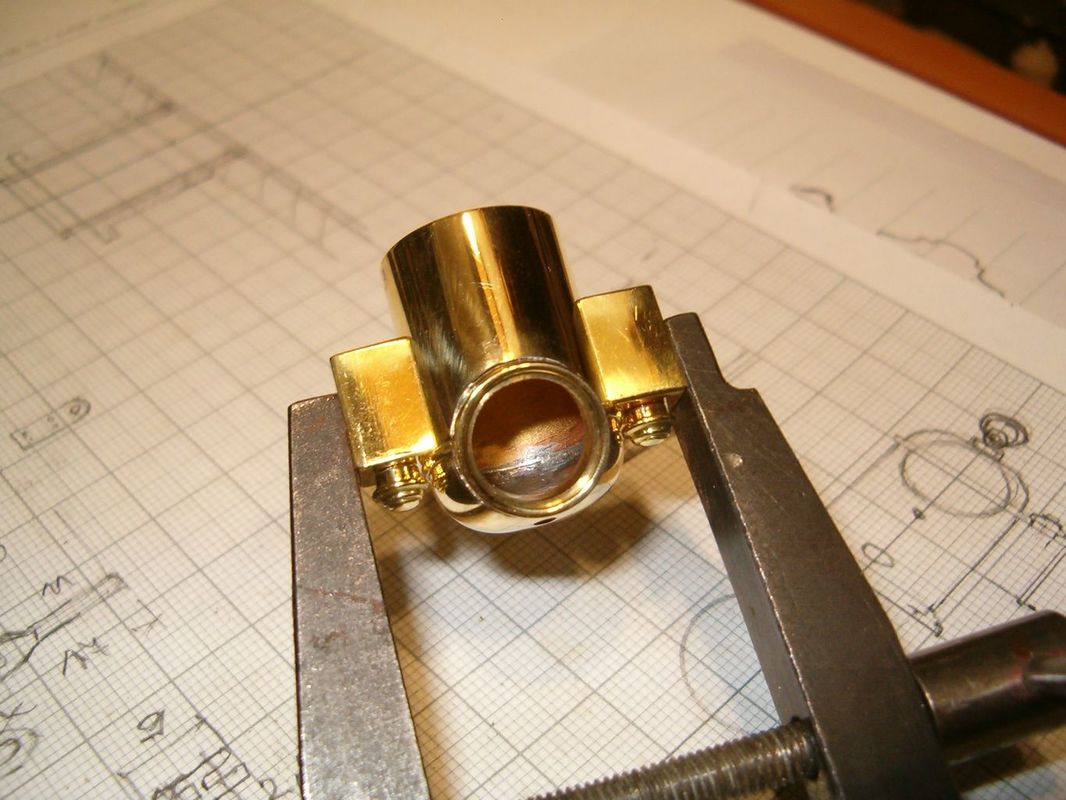

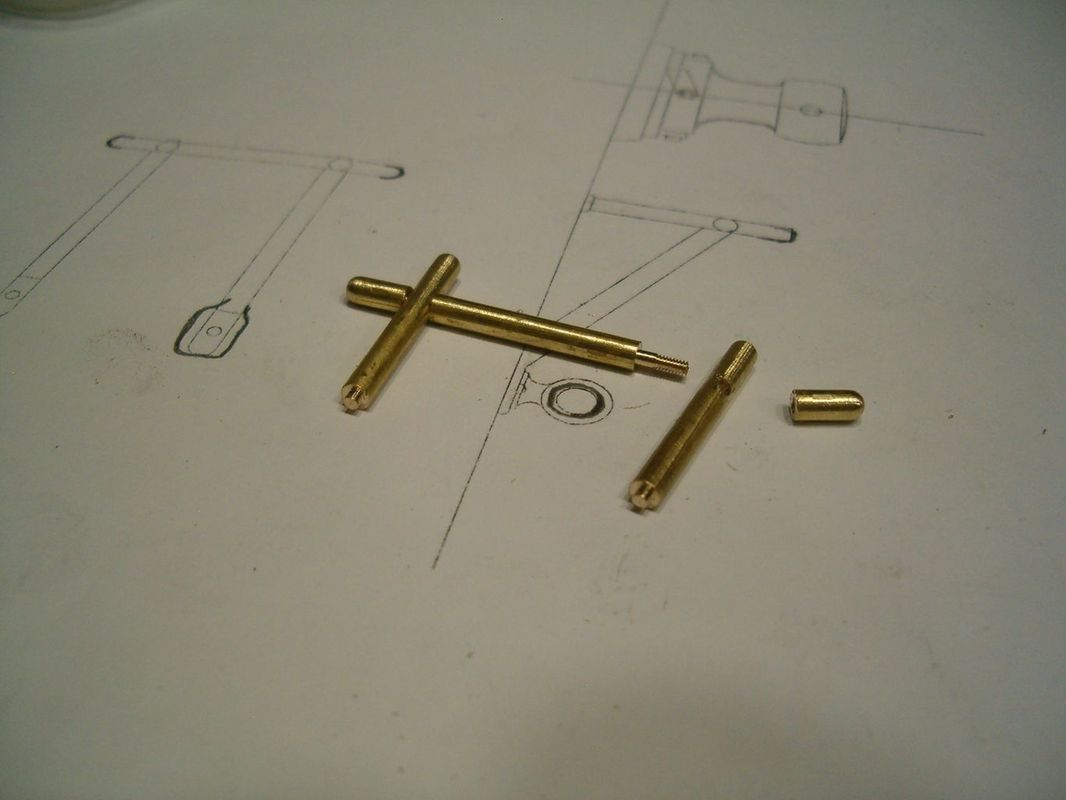

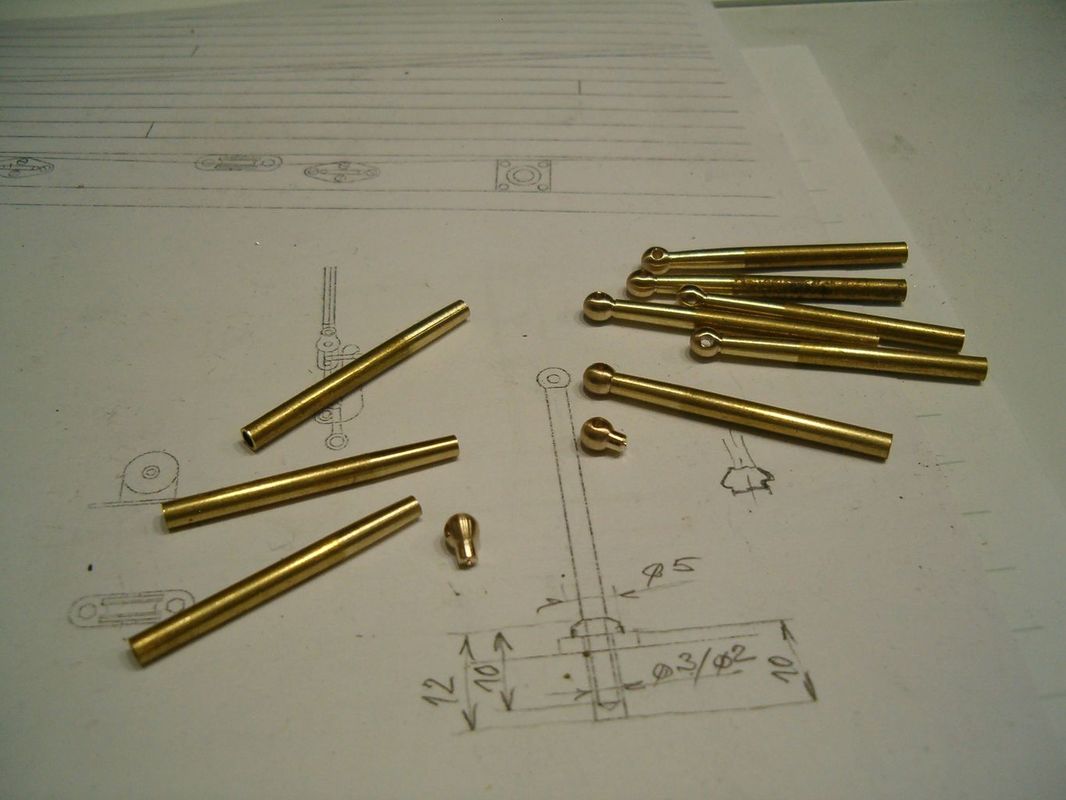

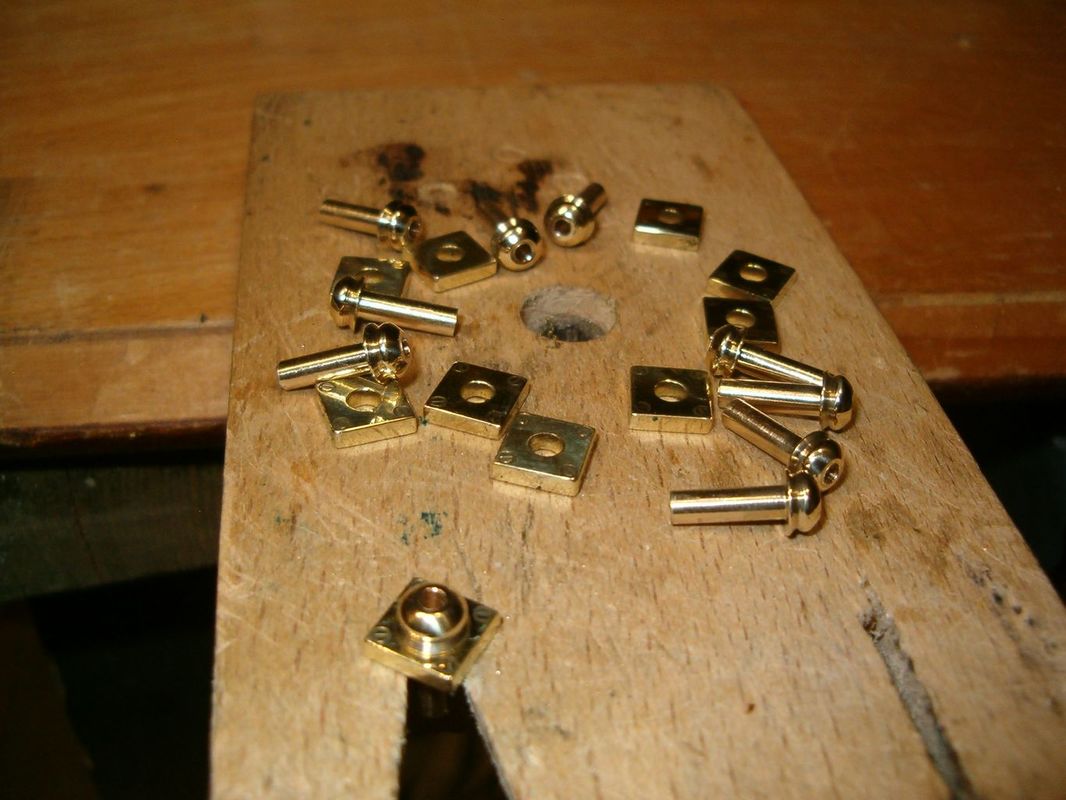

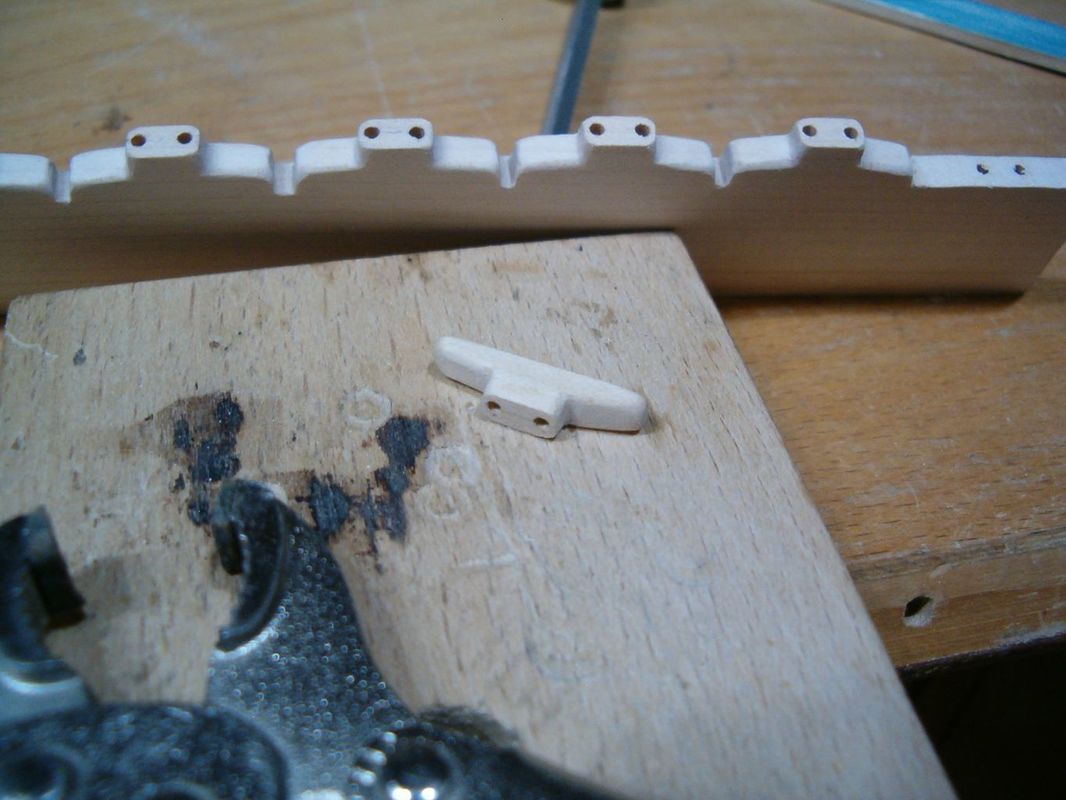

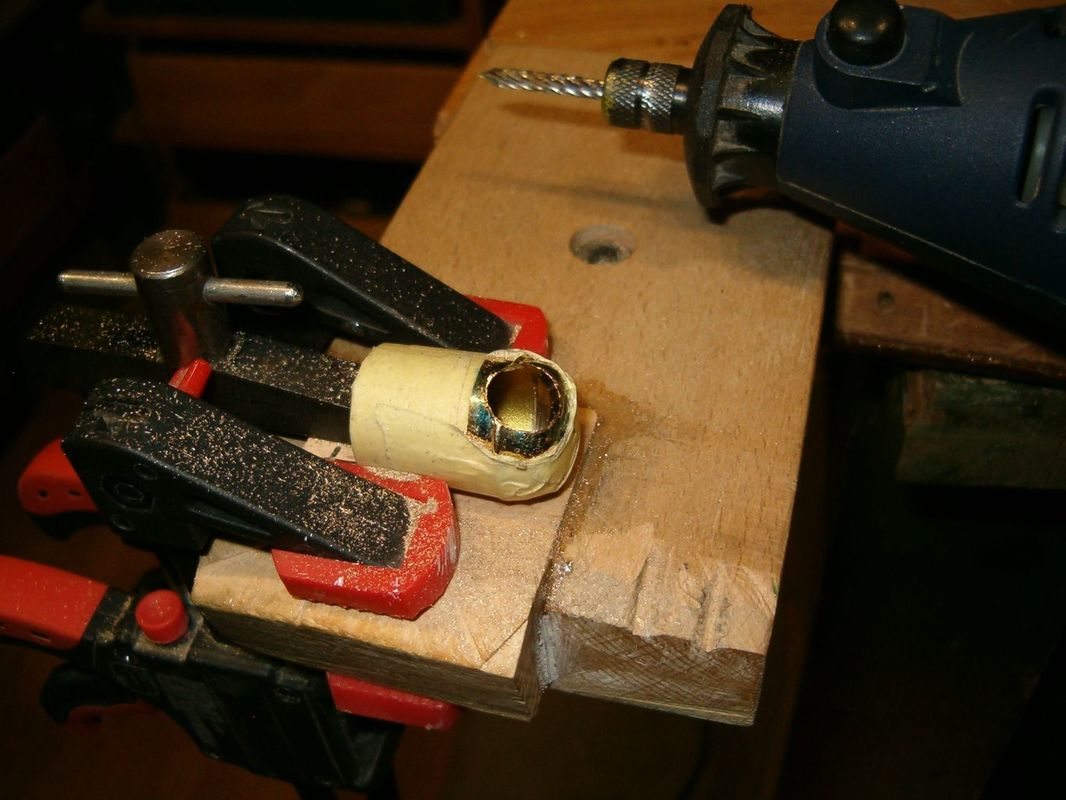

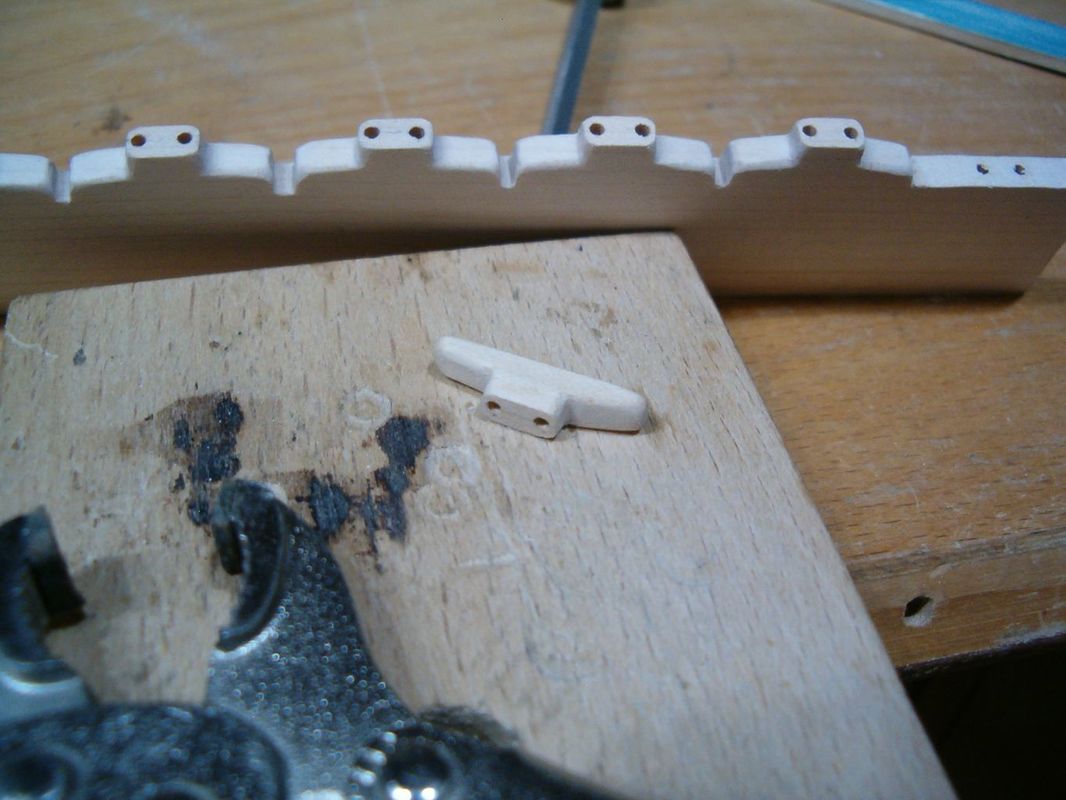

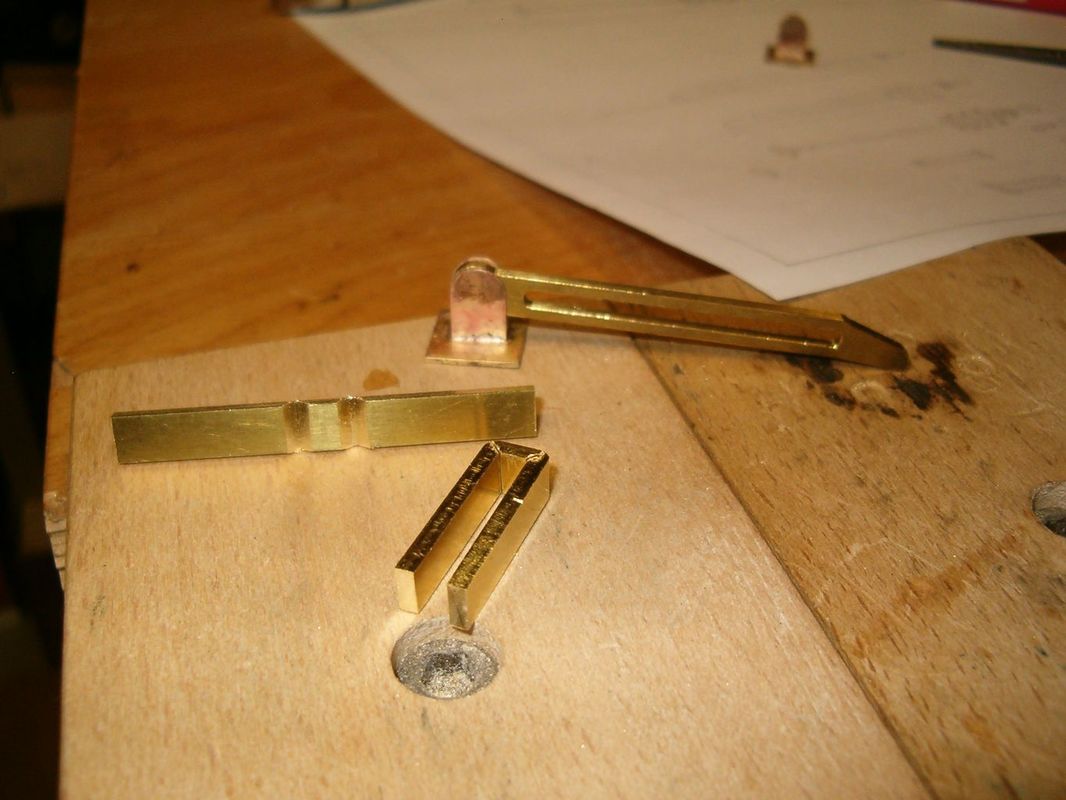

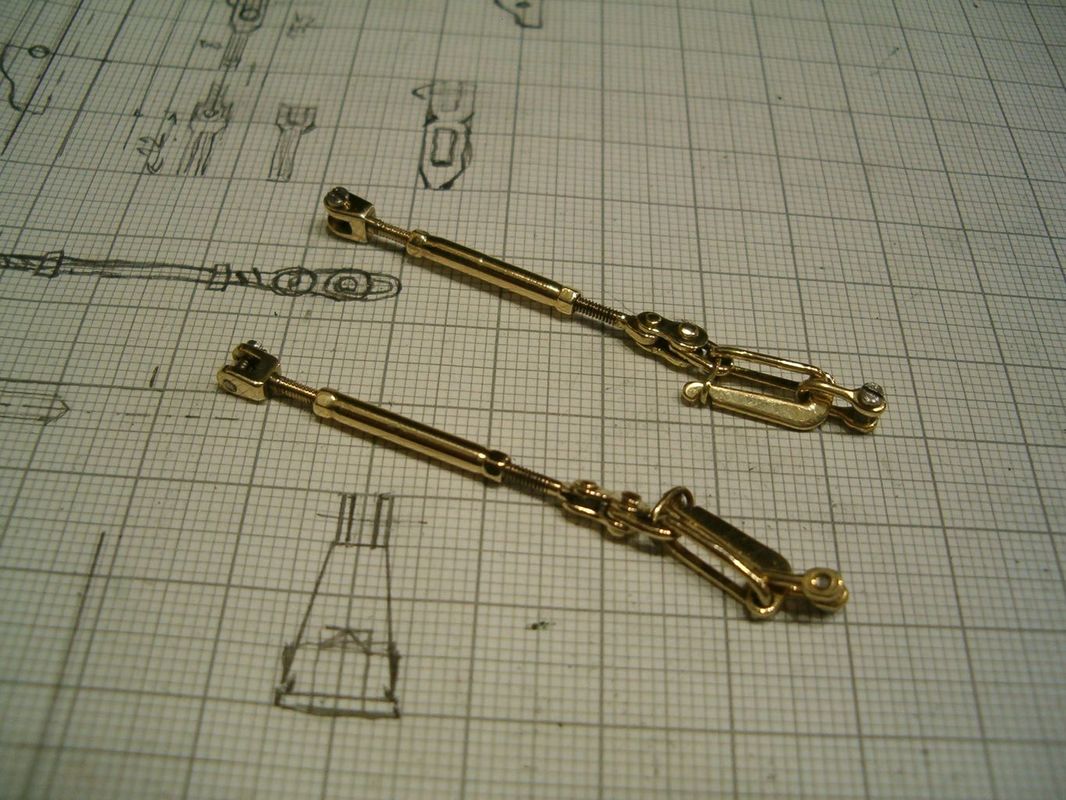

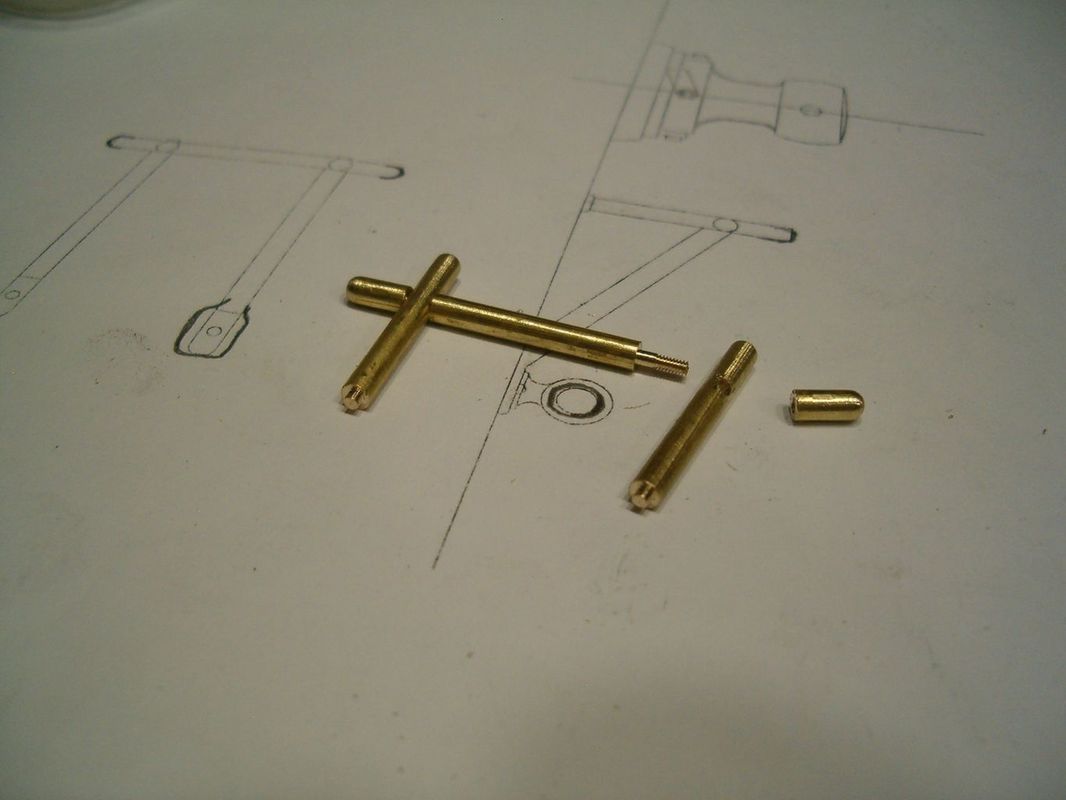

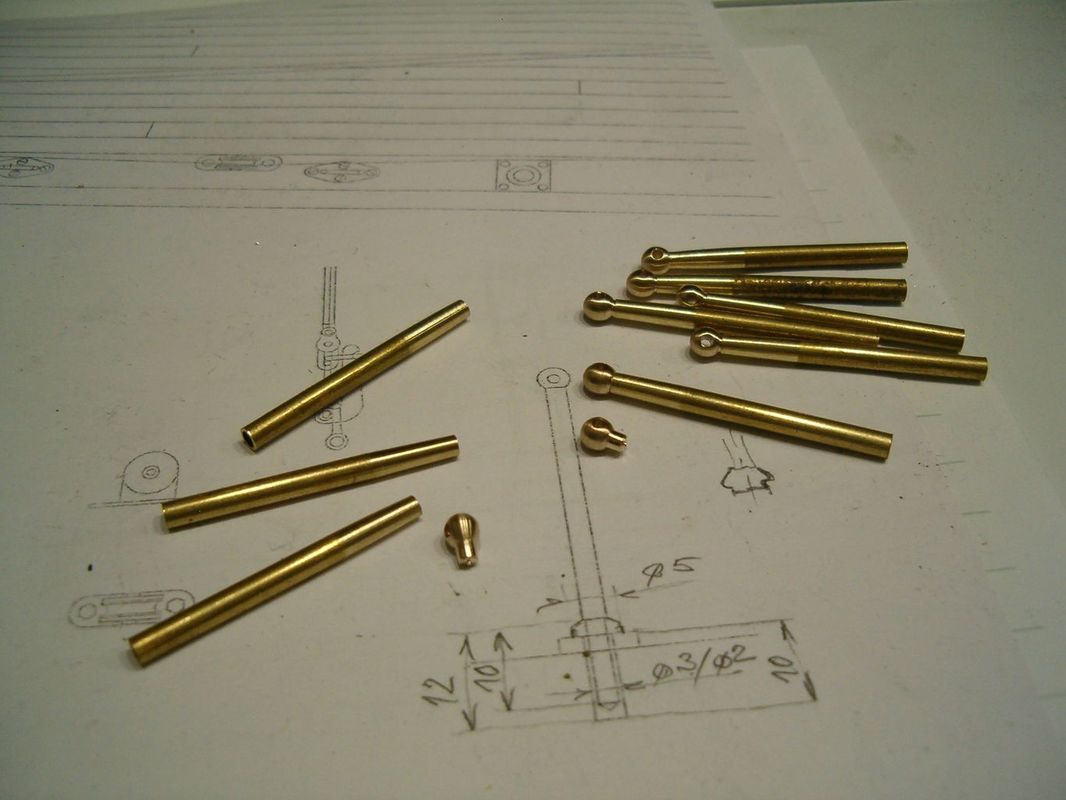

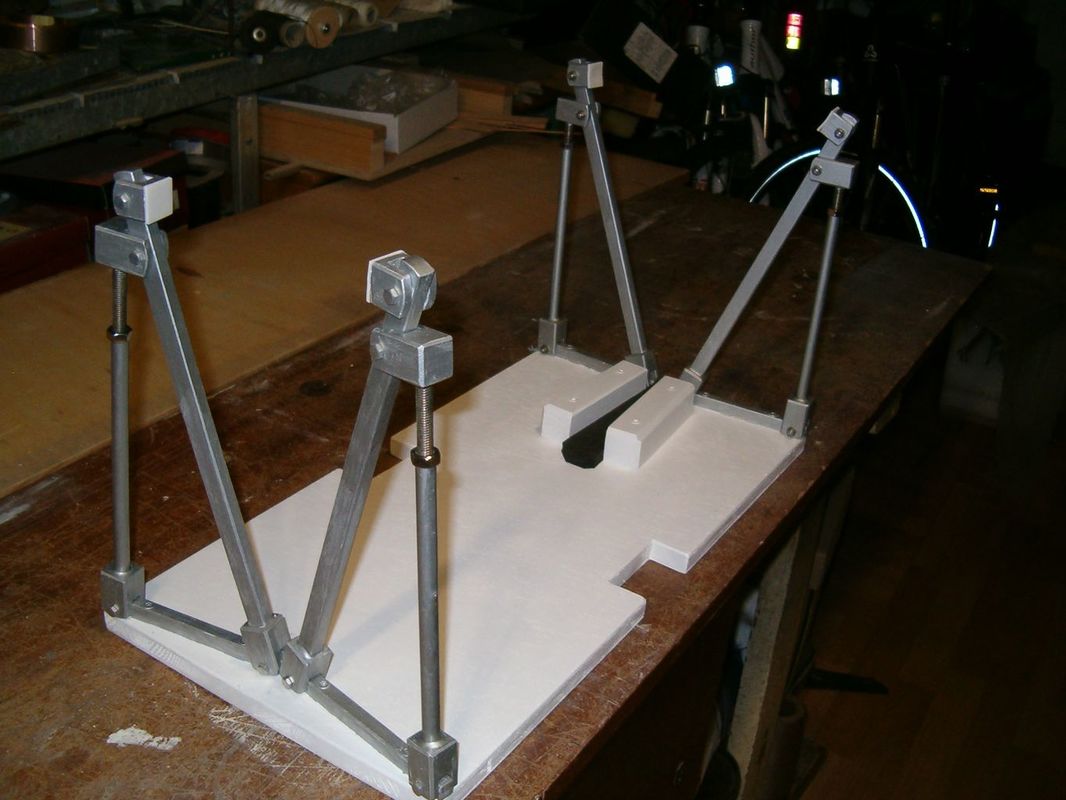

Tak jsem se konečně dostal ke kování. Na první plavby jsem udělal jen to nejnutnější k fungování lodi. Lana byla z provázků a napínáky pásek s třemi dírkami. Teď je již vše tak jak má být. Vanty jsou ocelové a veškeré kování podle fotek a videí. Je tvořeno podle předlohy buď zinkovanou ocelí anebo leštěnou mosazí. Sešroubováno nebo snýtováno a sletováno cínem, nebo pájeno stříbrem. Často to připomíná malé šperky. Vyrobil jsem i netypický stojan. Takto jsou lodě podpírány v suchém doku. Do poslední chvíle jsem netušil, jestli je to správná cesta. Praxe ukáže.
Pen Duick JM2 028
Pen Duick JM2 029
Pen Duick JM2 030
Pen Duick JM2 031
Pen Duick JM2 032
Pen Duick JM2 033
Pen Duick JM2 034
Pen Duick JM2 035
Pen Duick JM2 036
Pen Duick JM2 037
Pen Duick JM2 038
Pen Duick JM2 039
Pen Duick JM2 040
Pen Duick JM2 041
Pen Duick JM2 042
Pen Duick JM2 043
Pen Duick JM2 044
Pen Duick JM2 045

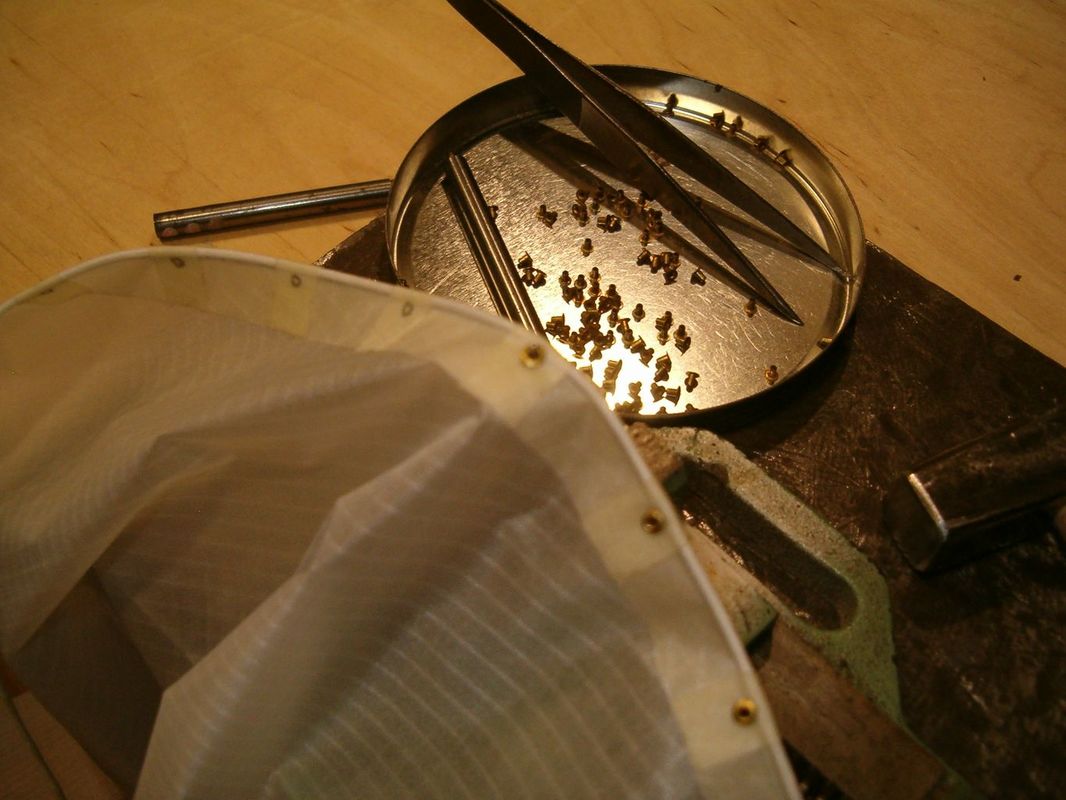

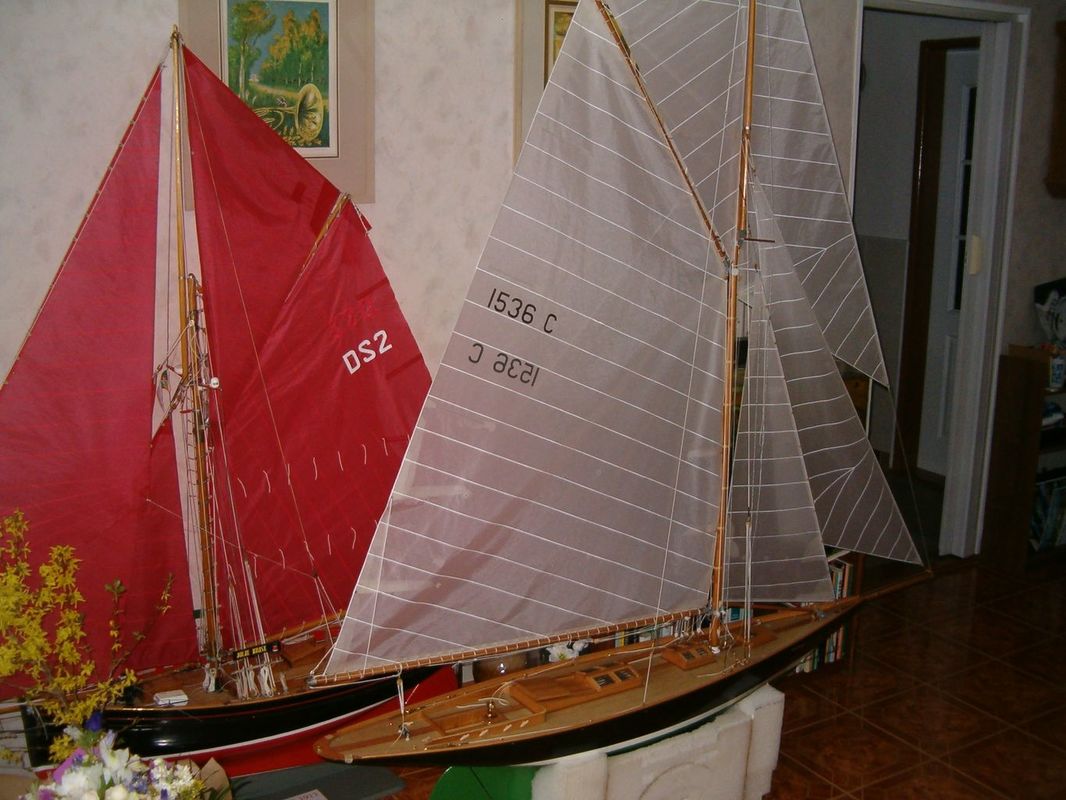

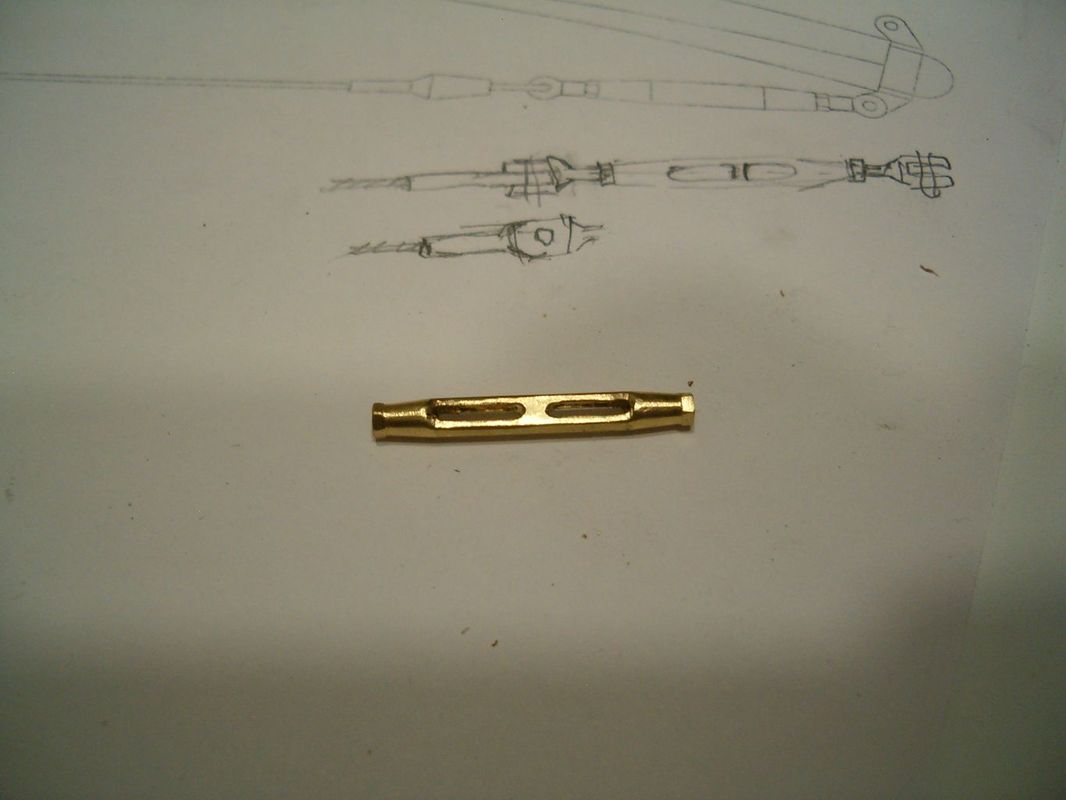

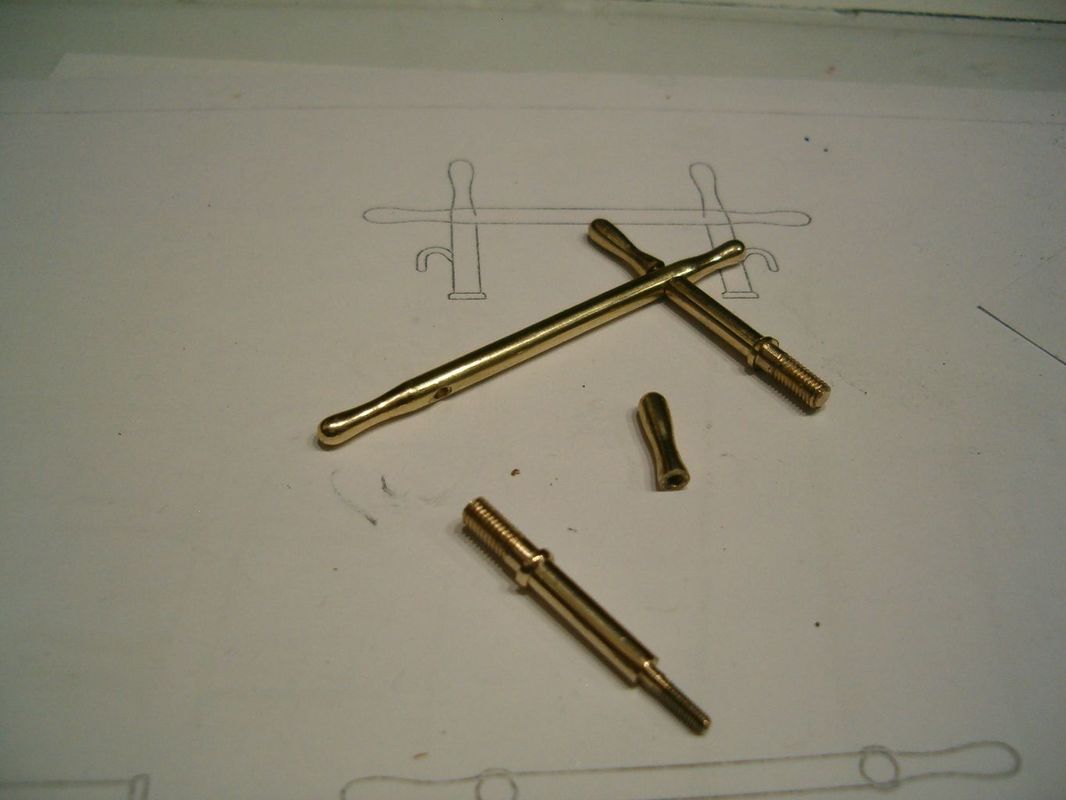

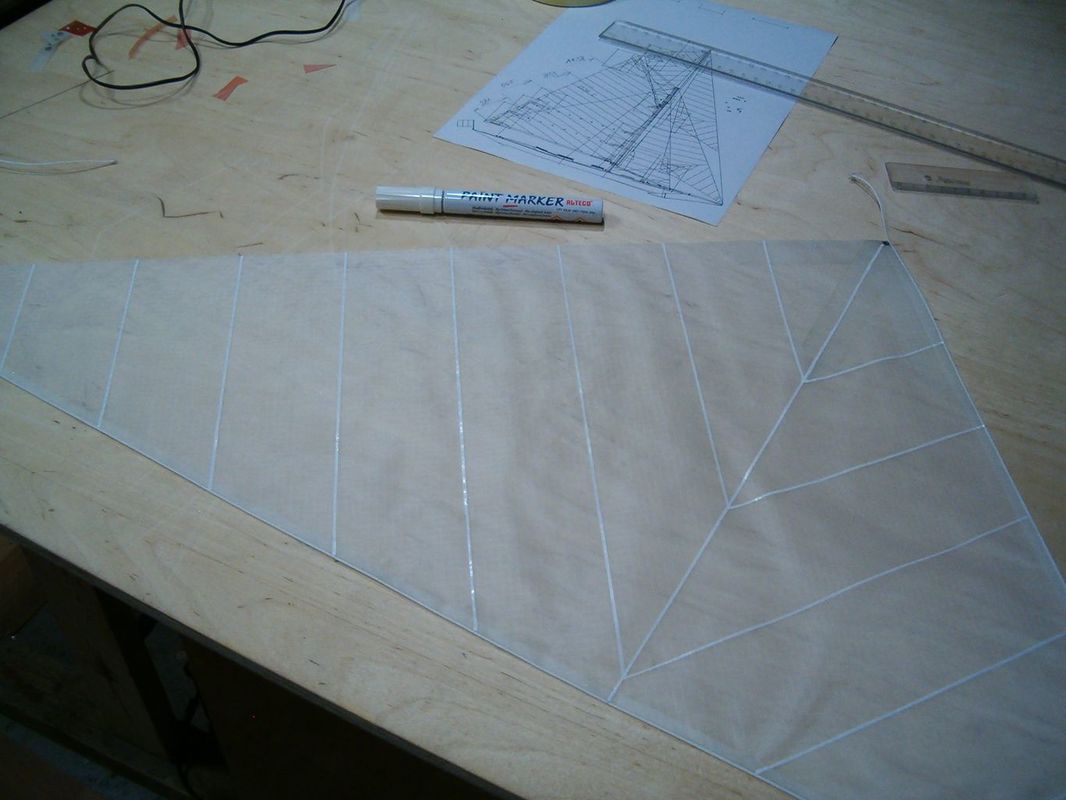

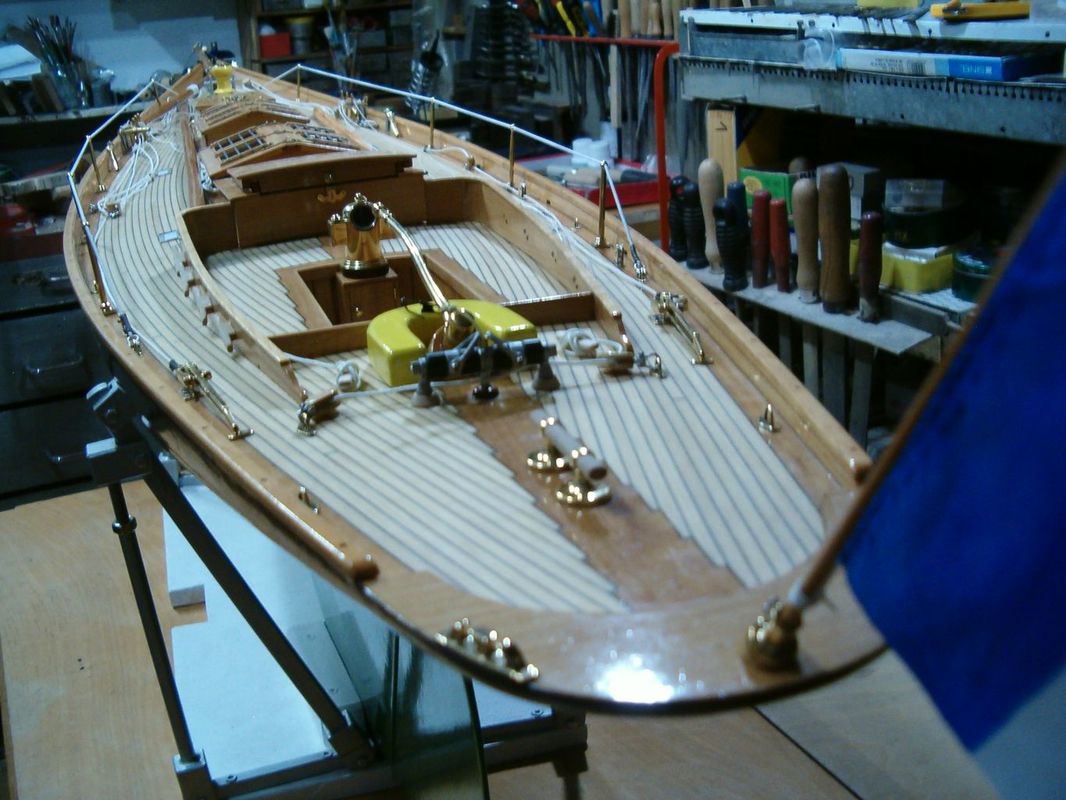

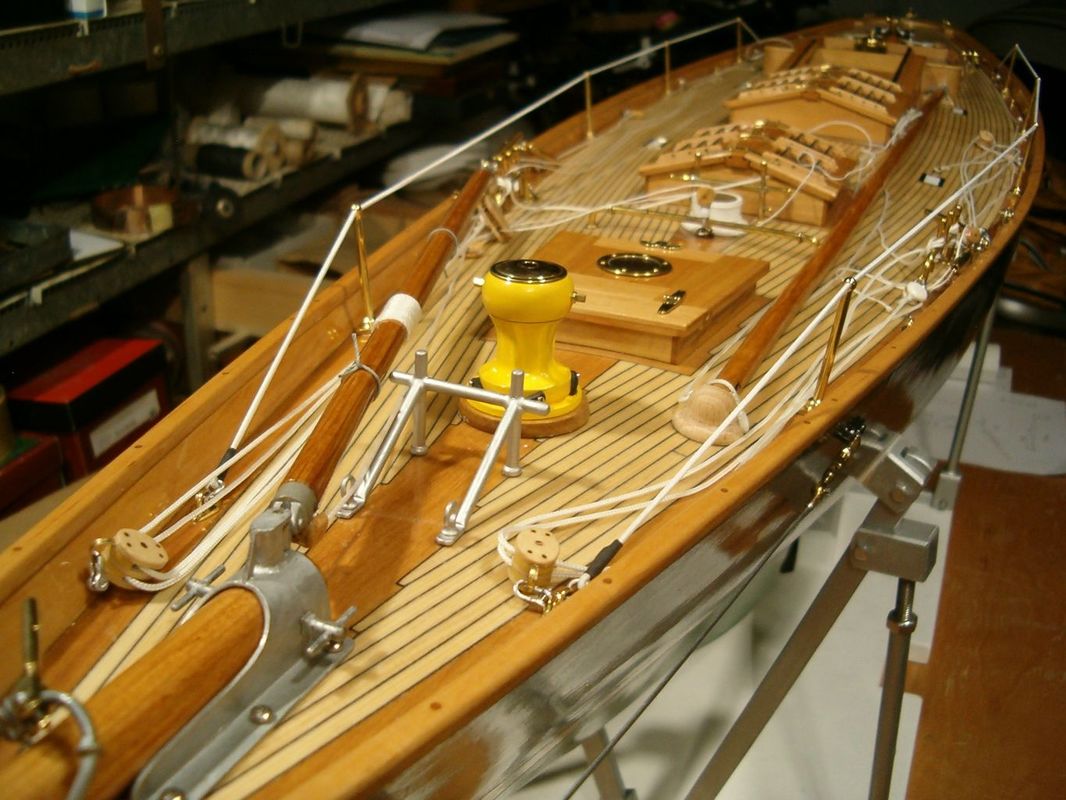

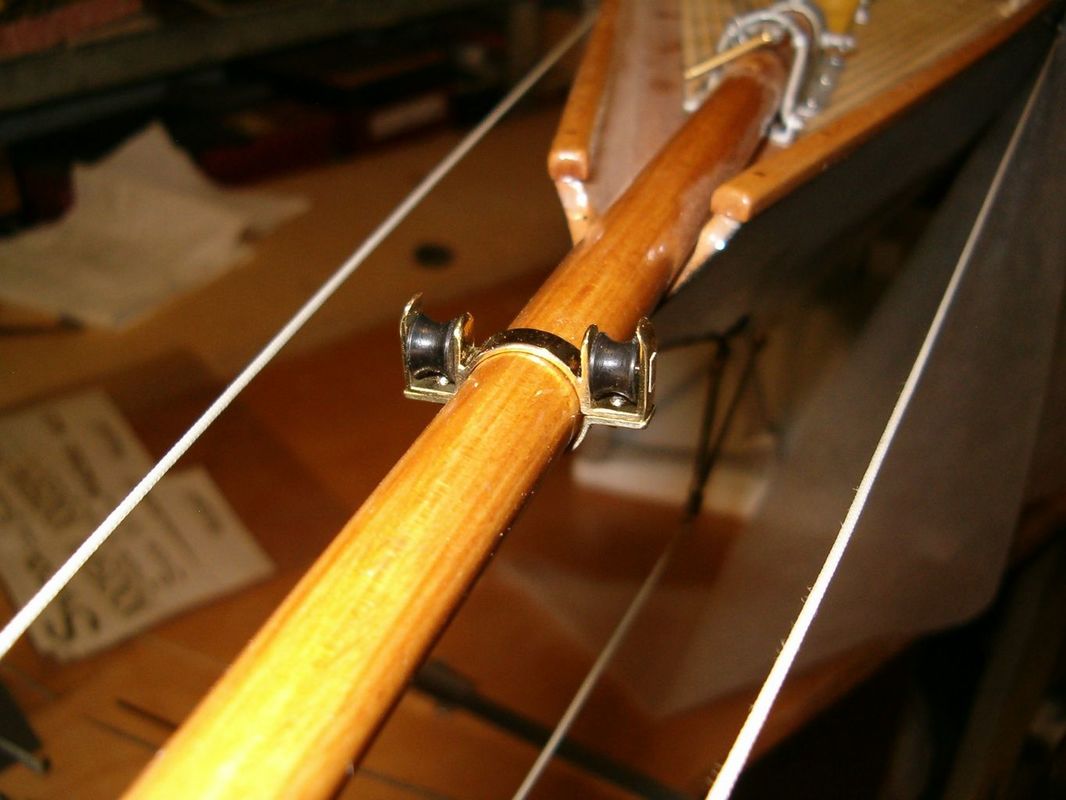

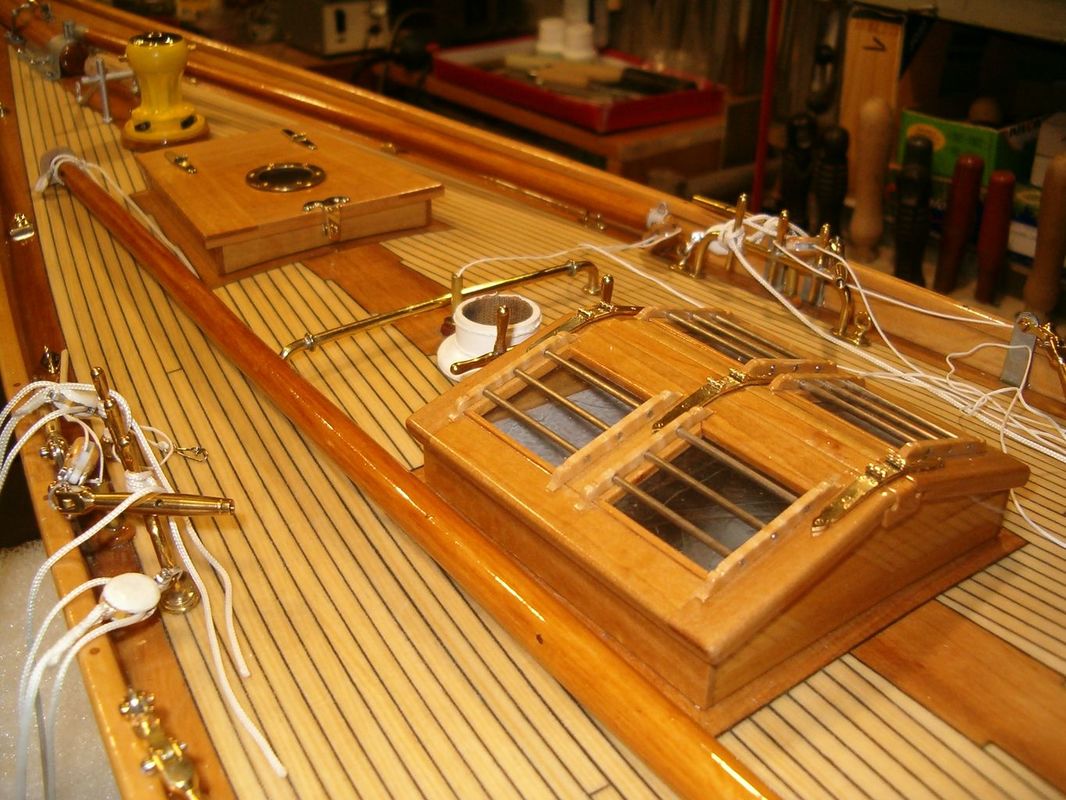

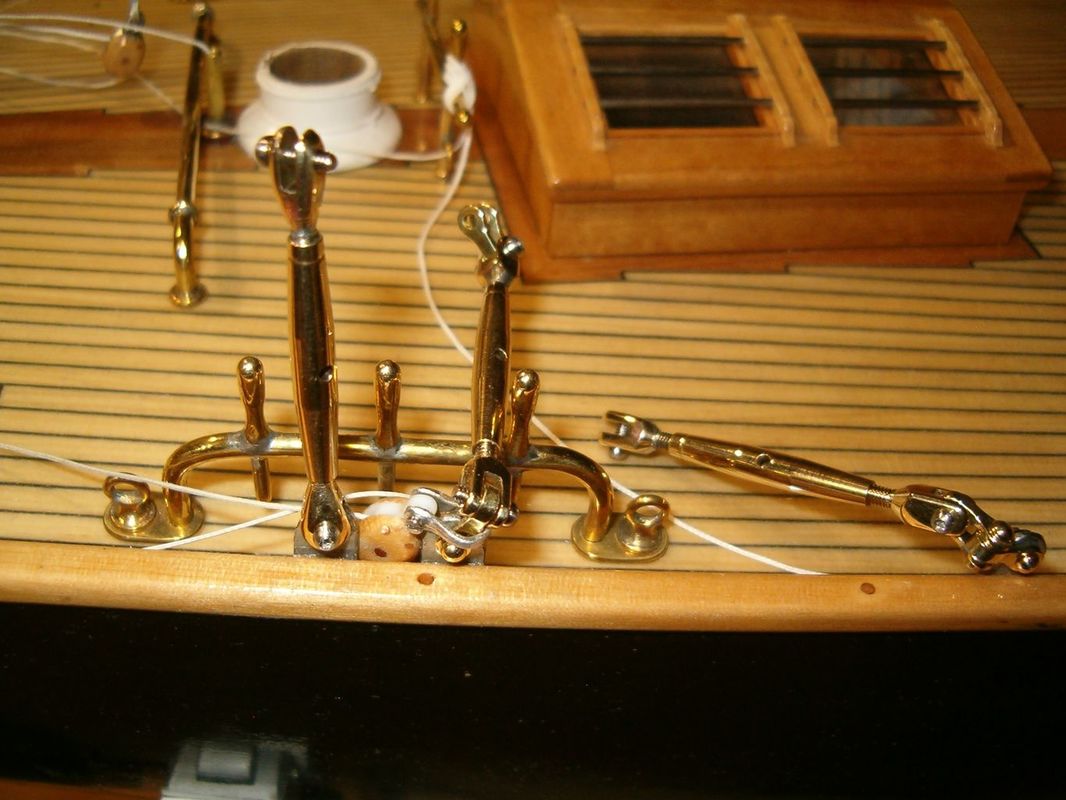

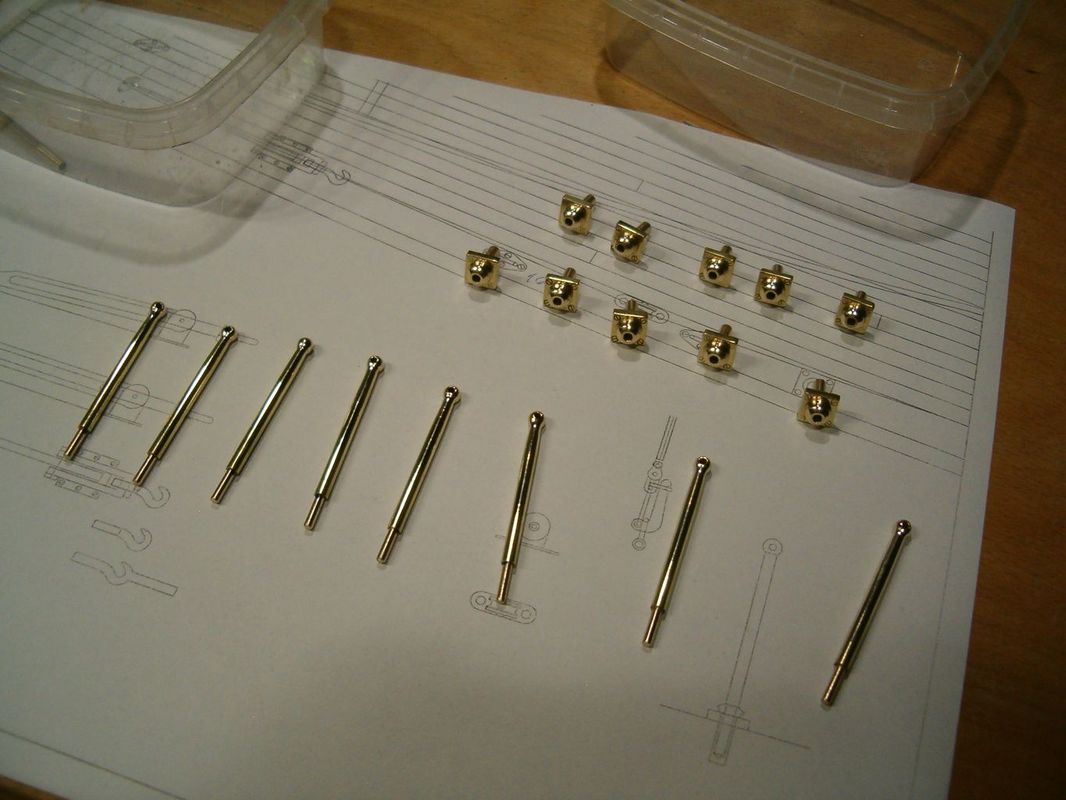

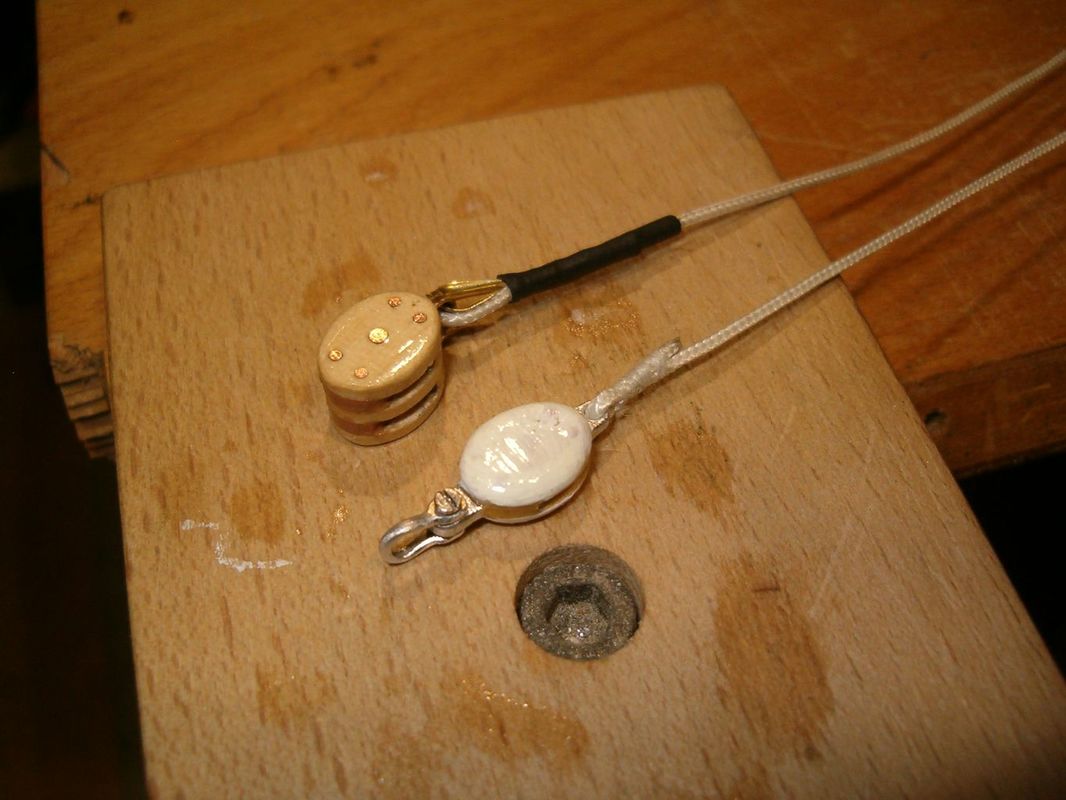

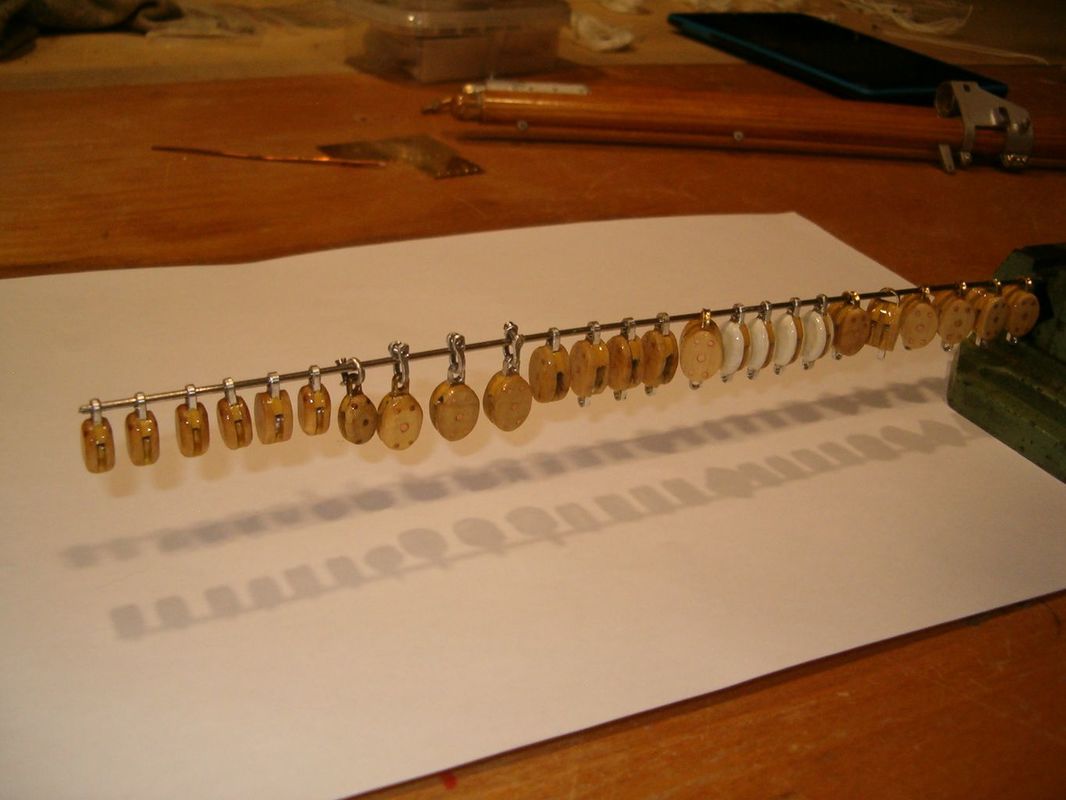

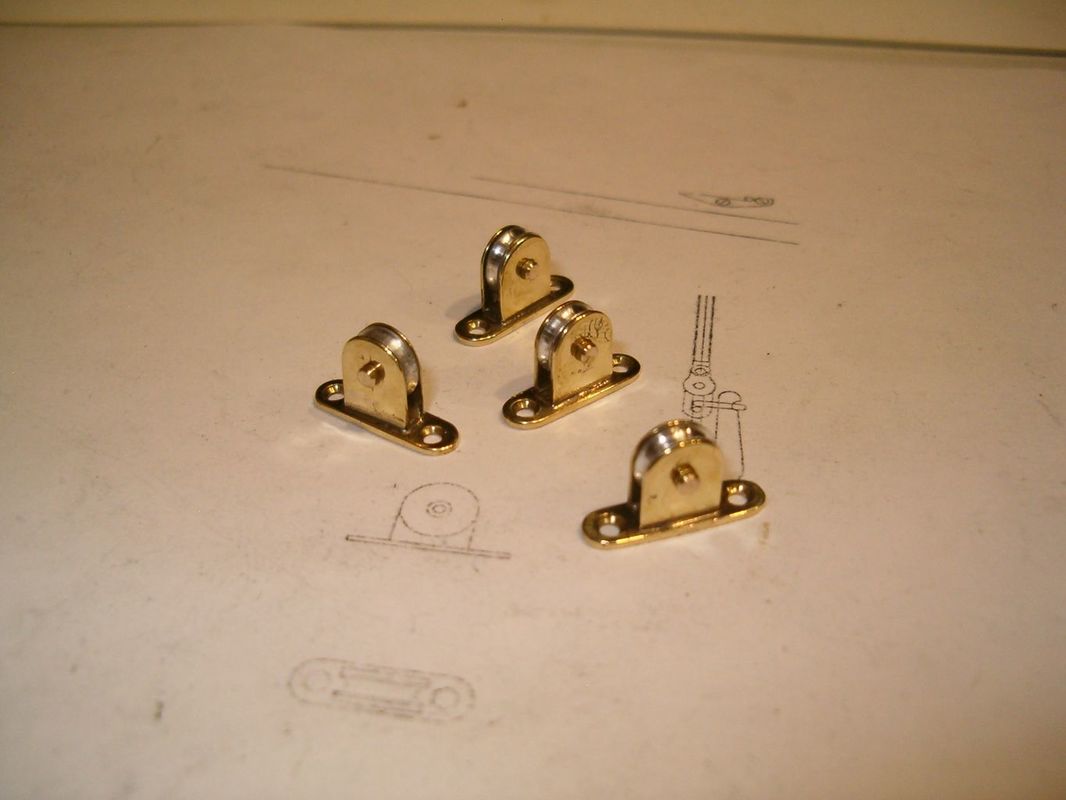

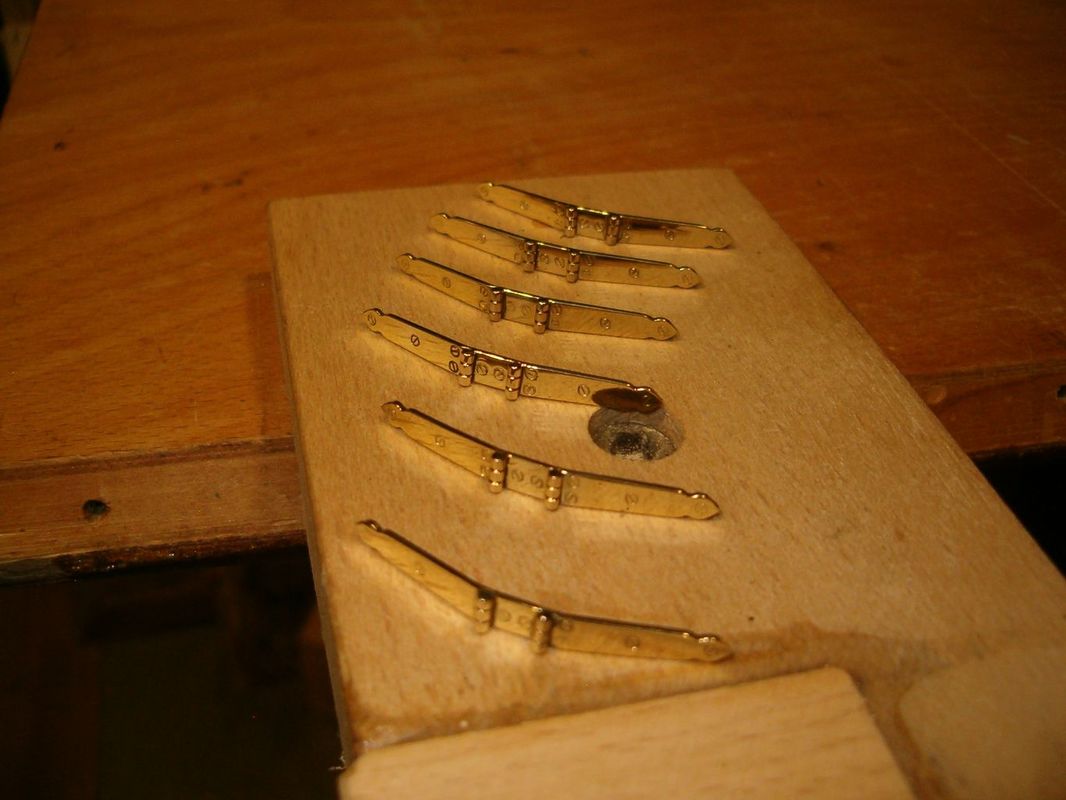

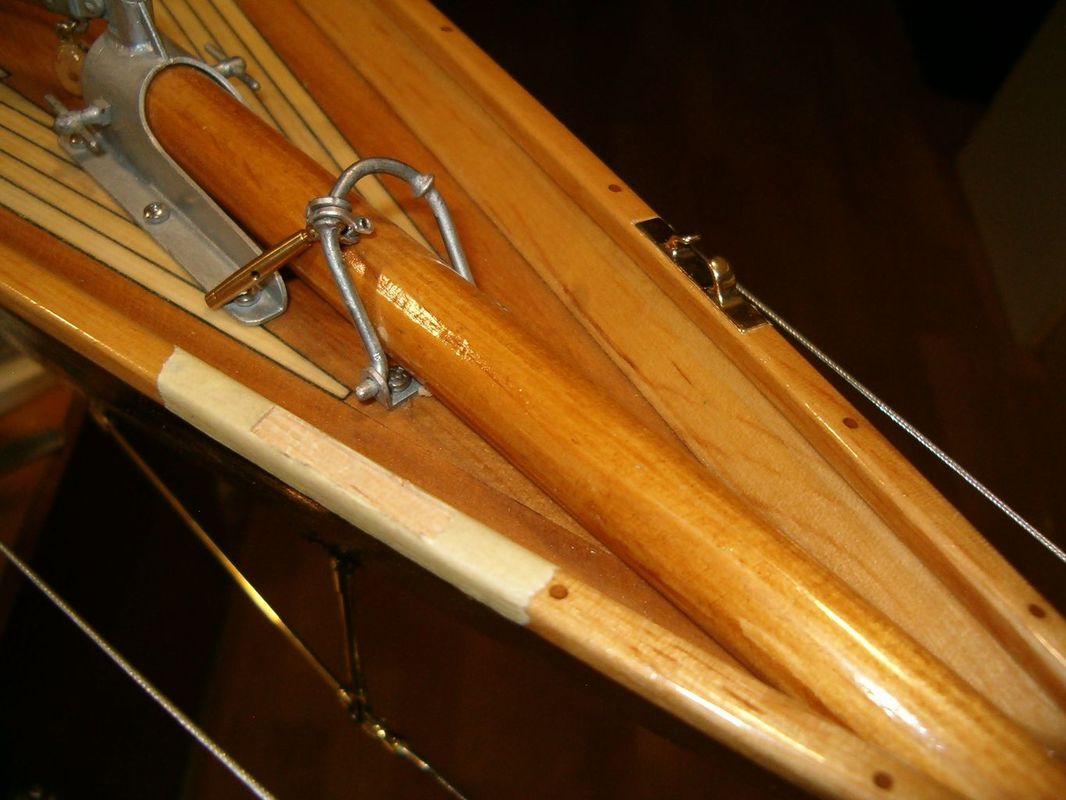

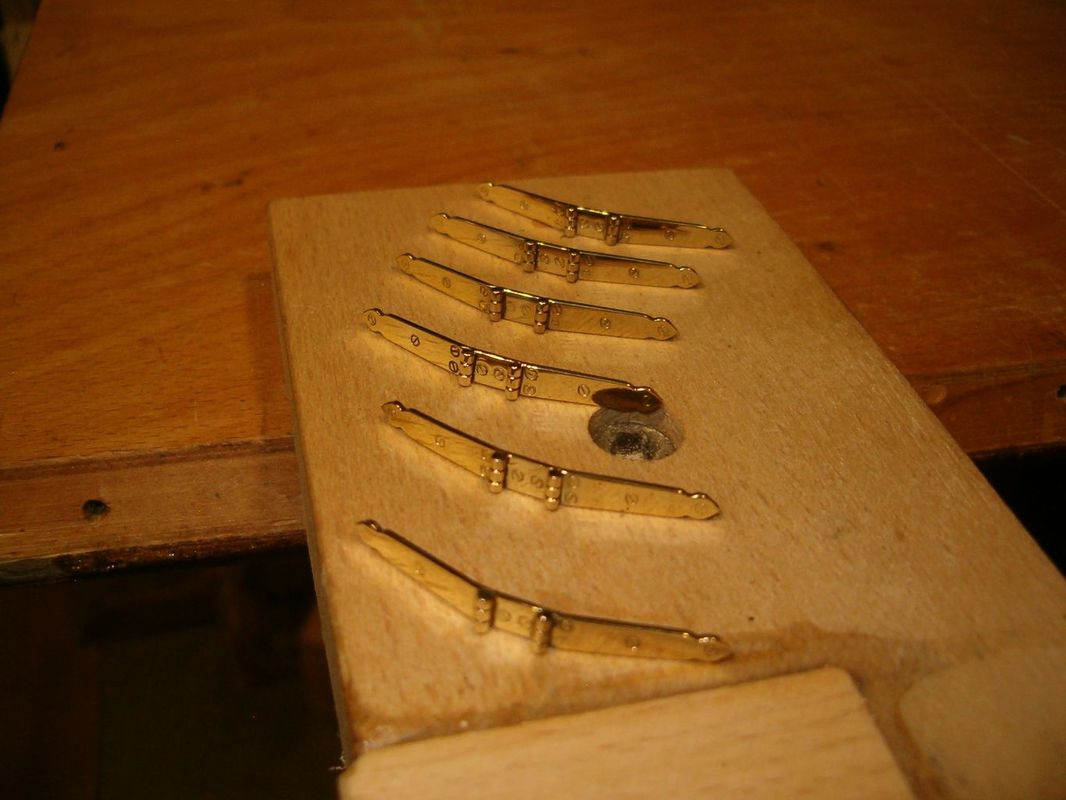

Na výrobu plachet jsem si vyčlenil celý březen. Plachty jsou lepeny oboustrannou páskou s obvodovým provázkem. Pak jsou podle předlohy zesíleny v místech většího namáhání a otvory jsou tvořeny různě velkými dutými nýty. Šití bánů je naznačeno bílým popisovačem. Poslední prací bylo nakreslení čísla na hlavní plachtu akrylovou barvou. Při strojení takeláže jsem několikrát musel dodělávat různé kladky a šekly. Pořád jich bylo málo. Také jsem vyrobil mosazná srdce do ok lanových ukončení. Když jsem uklidil takeláž do přepravní polohy, tak jsem doplnil na palubu zbylé mosazné díly. Jako panty, palubní kladky, průvlaky, napínáky pardunů, zábradlí a ukotvení vlajky.
Pen Duick JM2 046
Pen Duick JM2 047
Pen Duick JM2 048
Pen Duick JM2 049
Pen Duick JM2 050
Pen Duick JM2 051
Pen Duick JM2 052
Pen Duick JM2 053
Pen Duick JM2 054
Pen Duick JM2 055
Pen Duick JM2 056
Pen Duick JM2 057
Pen Duick JM2 058
Pen Duick JM2 059
Pen Duick JM2 060
Pen Duick JM2 061
Pen Duick JM2 062
Pen Duick JM2 063
Pen Duick JM2 064
Pen Duick JM2 065
Pen Duick JM2 066

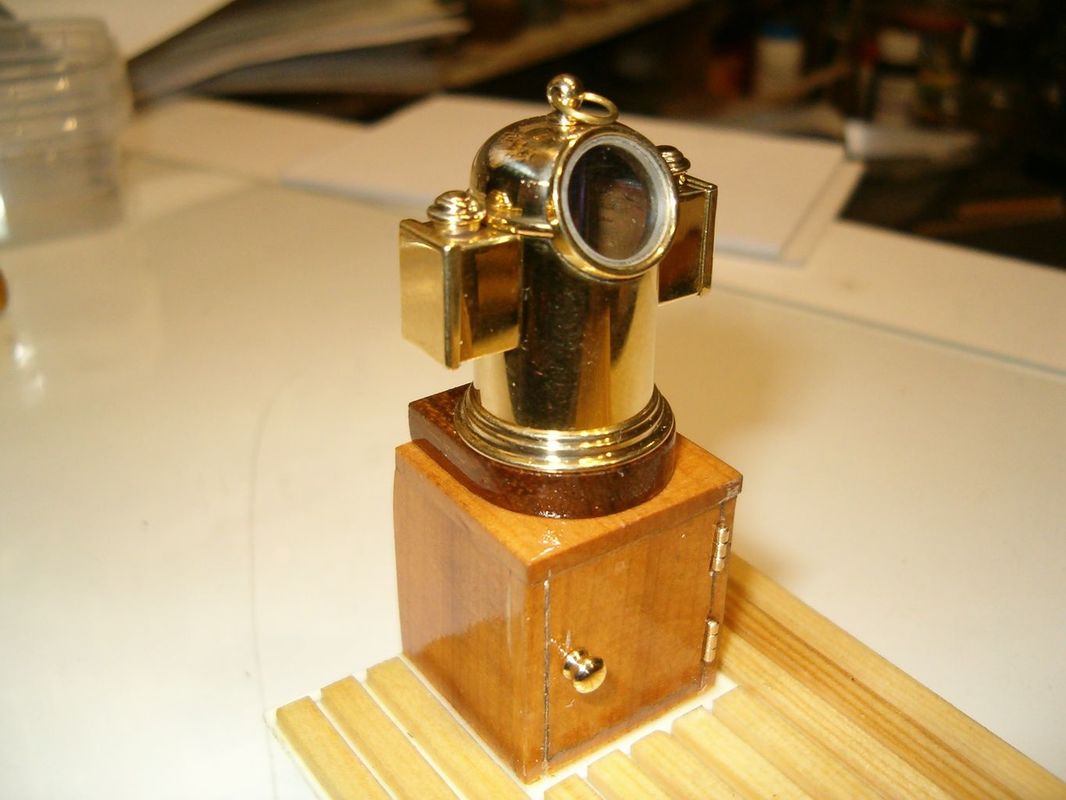

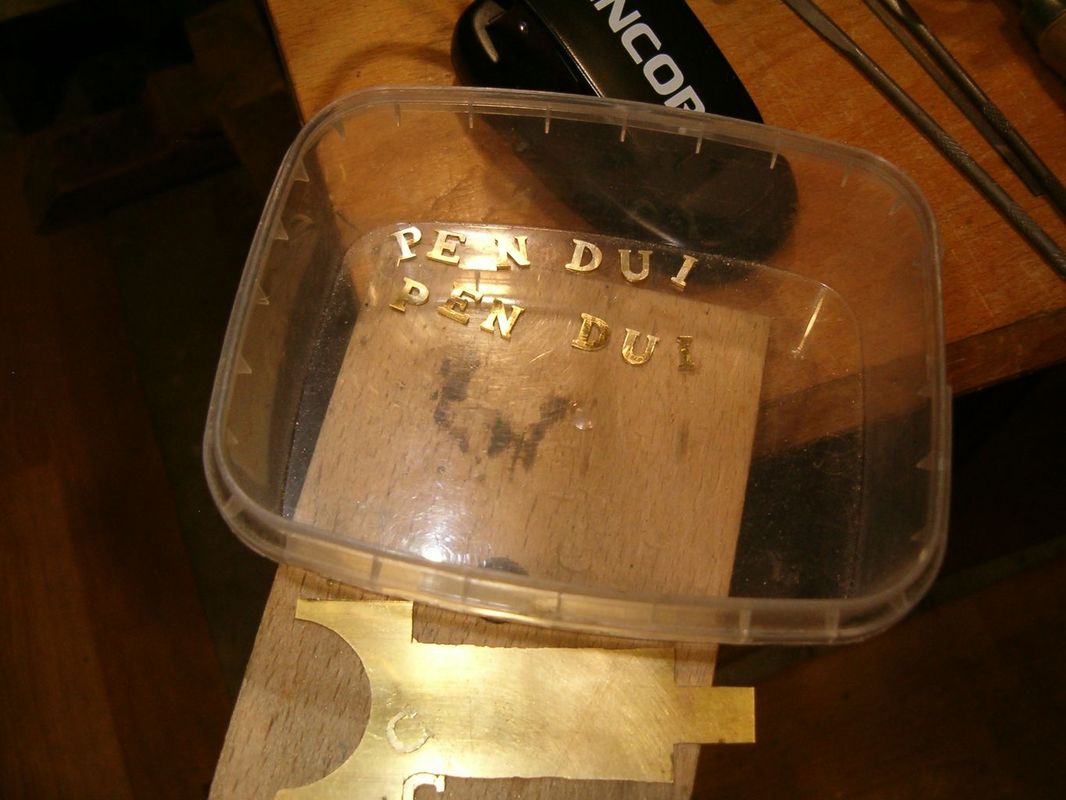

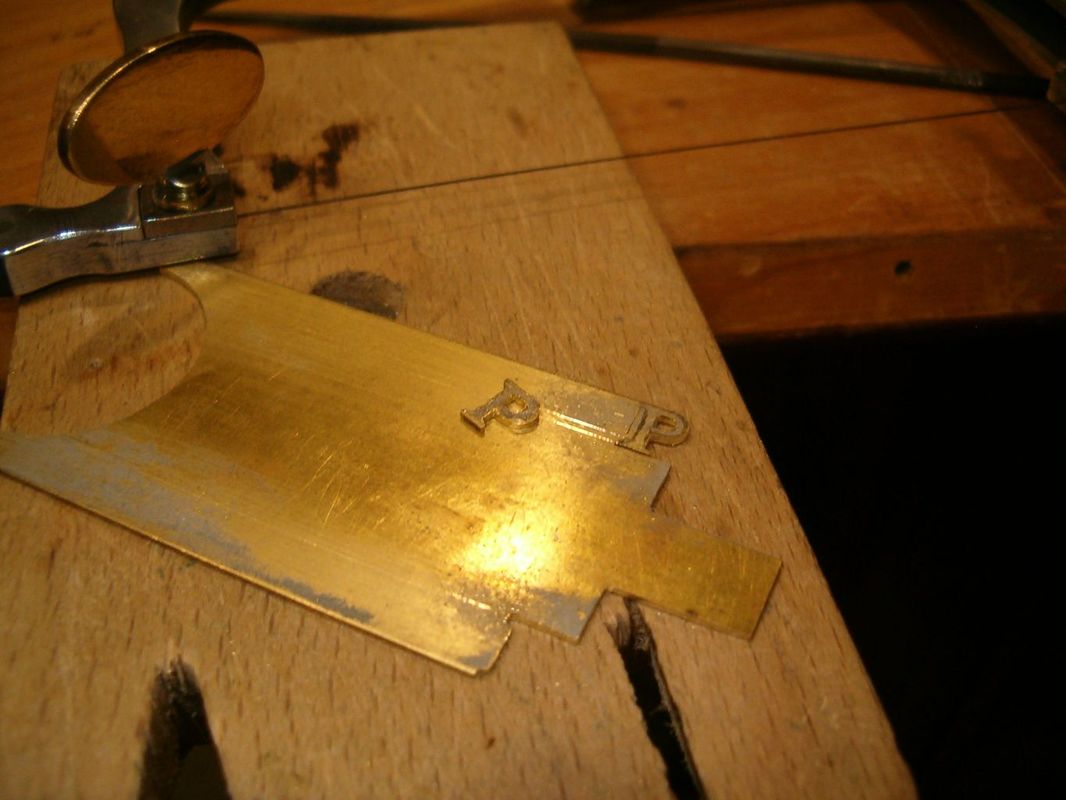

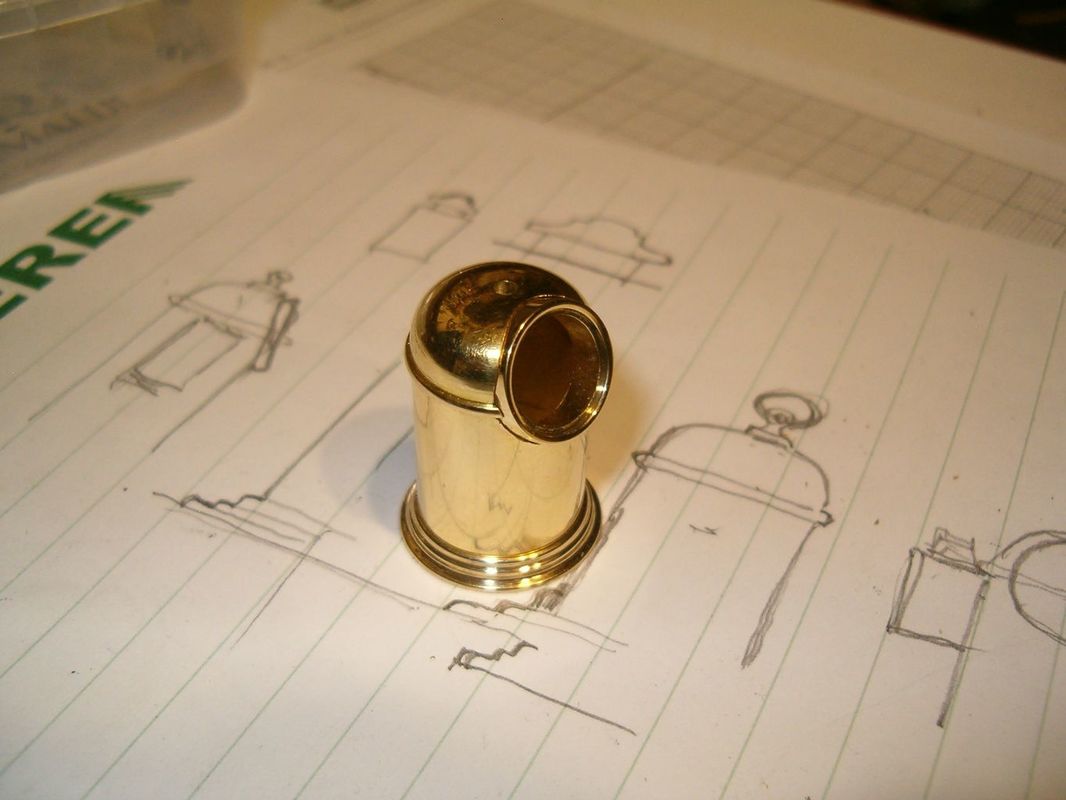

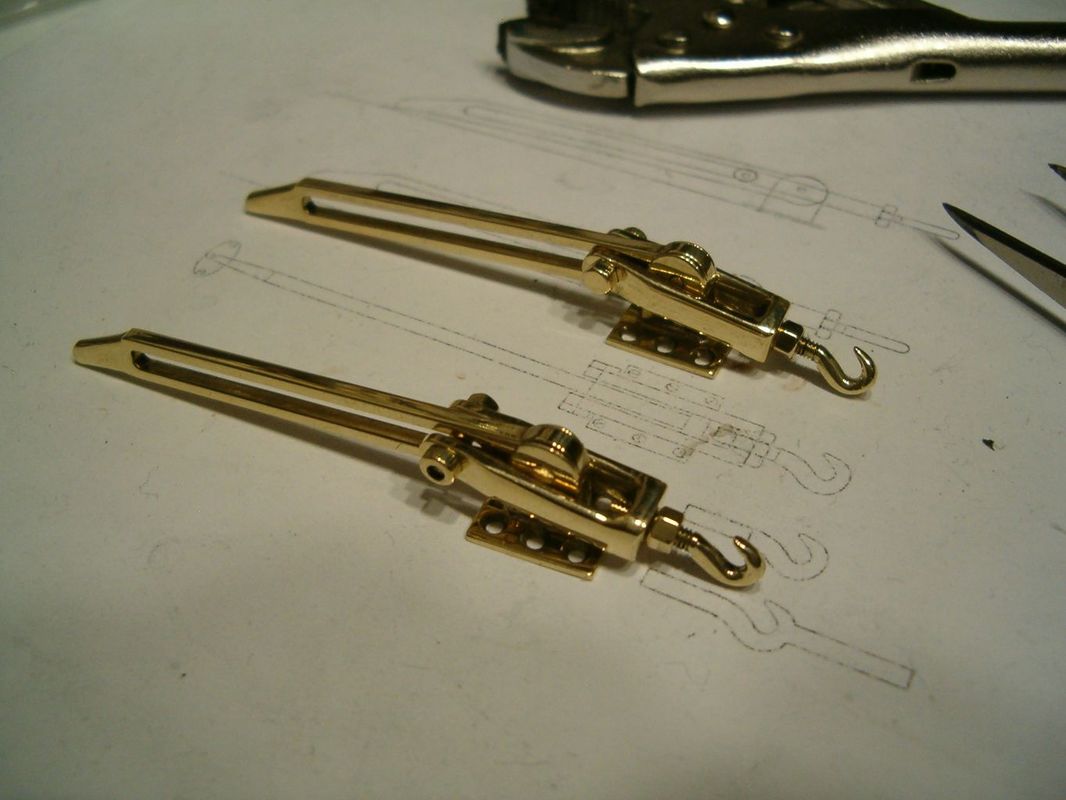

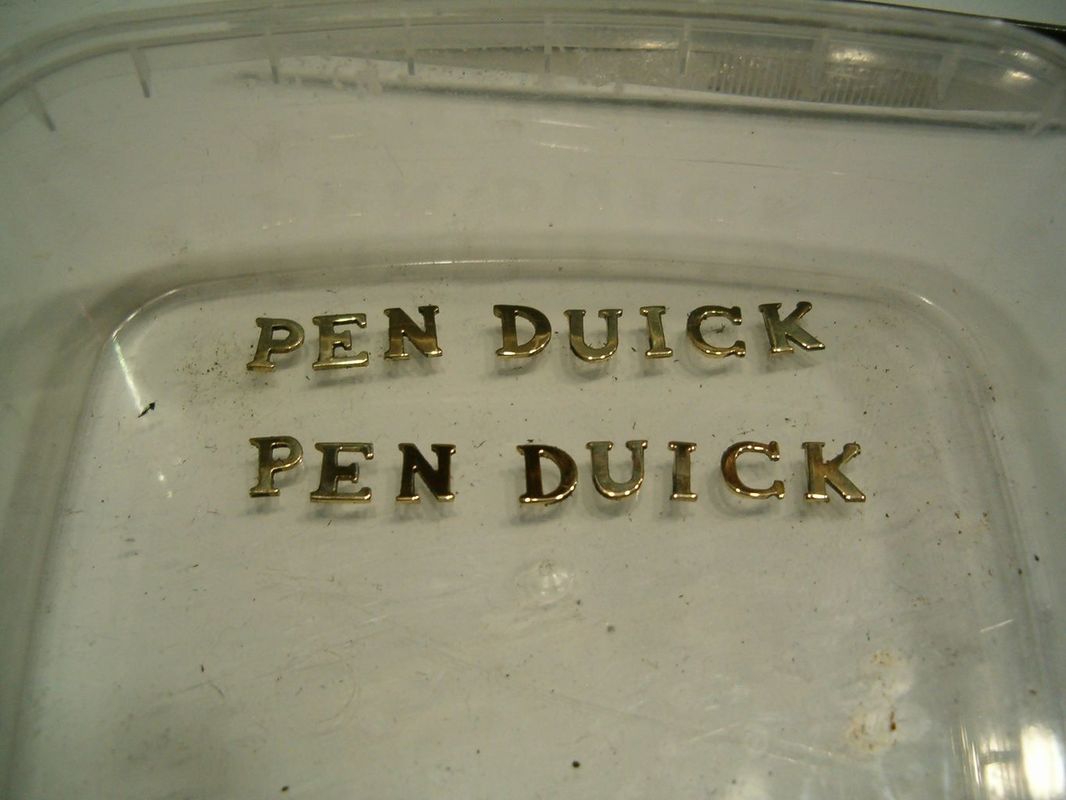

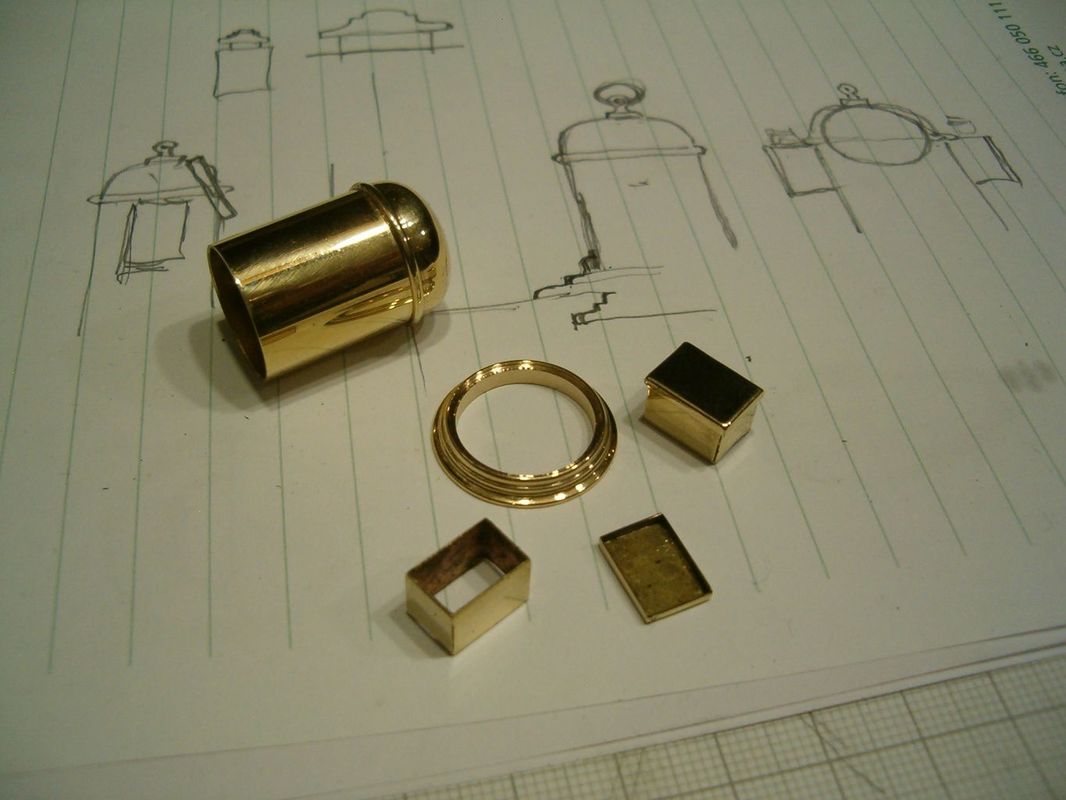

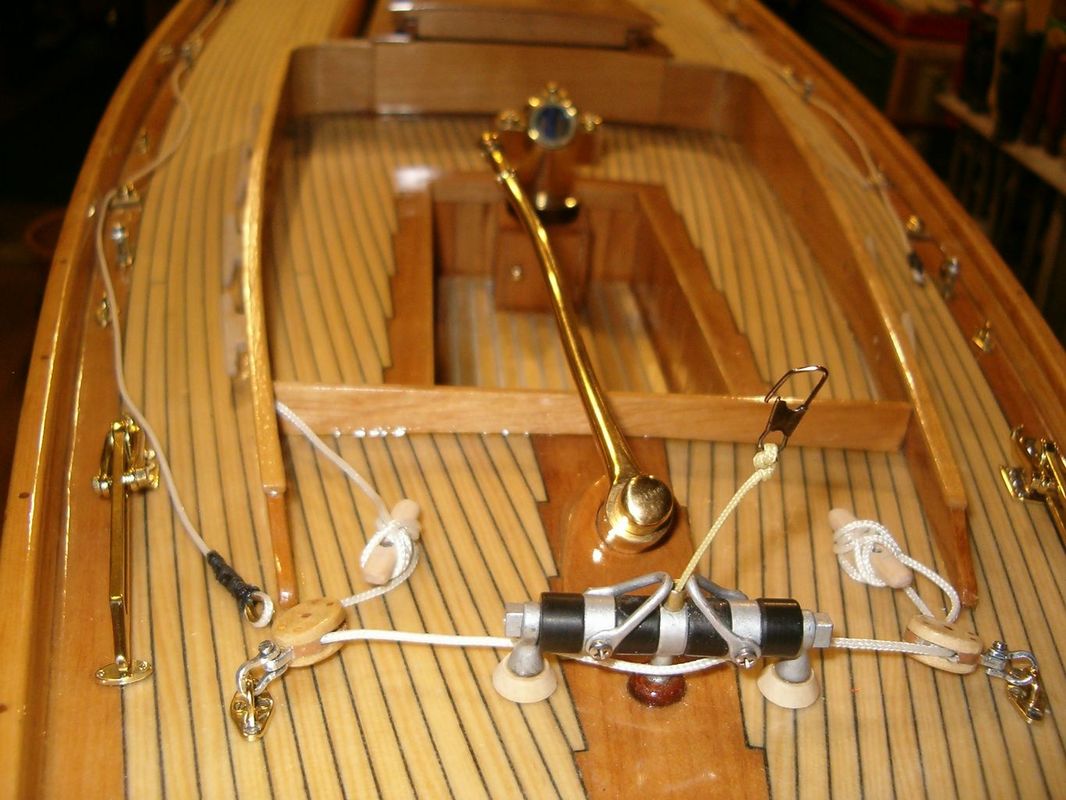

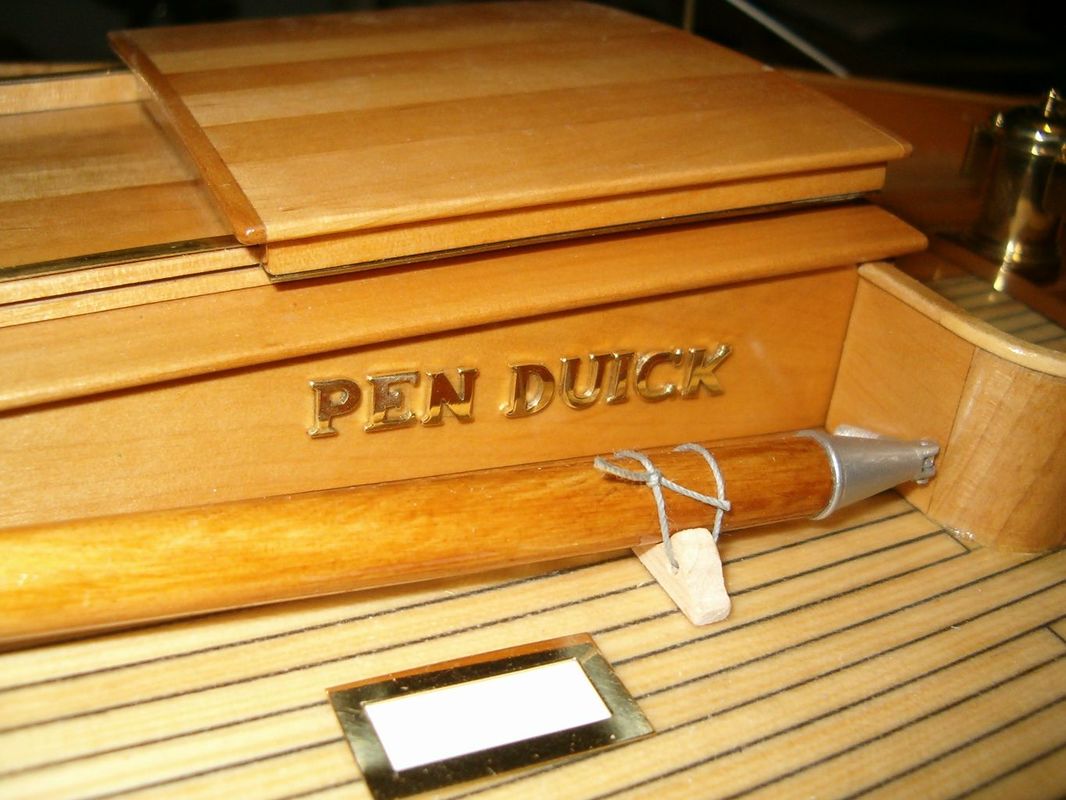

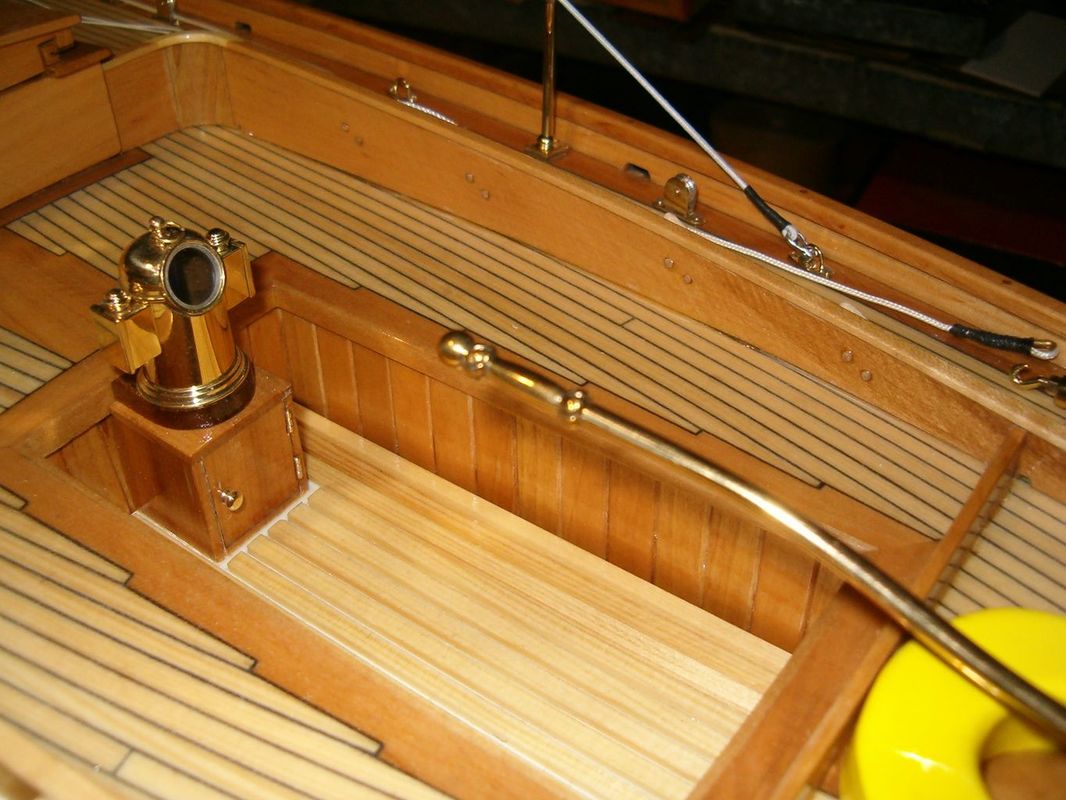

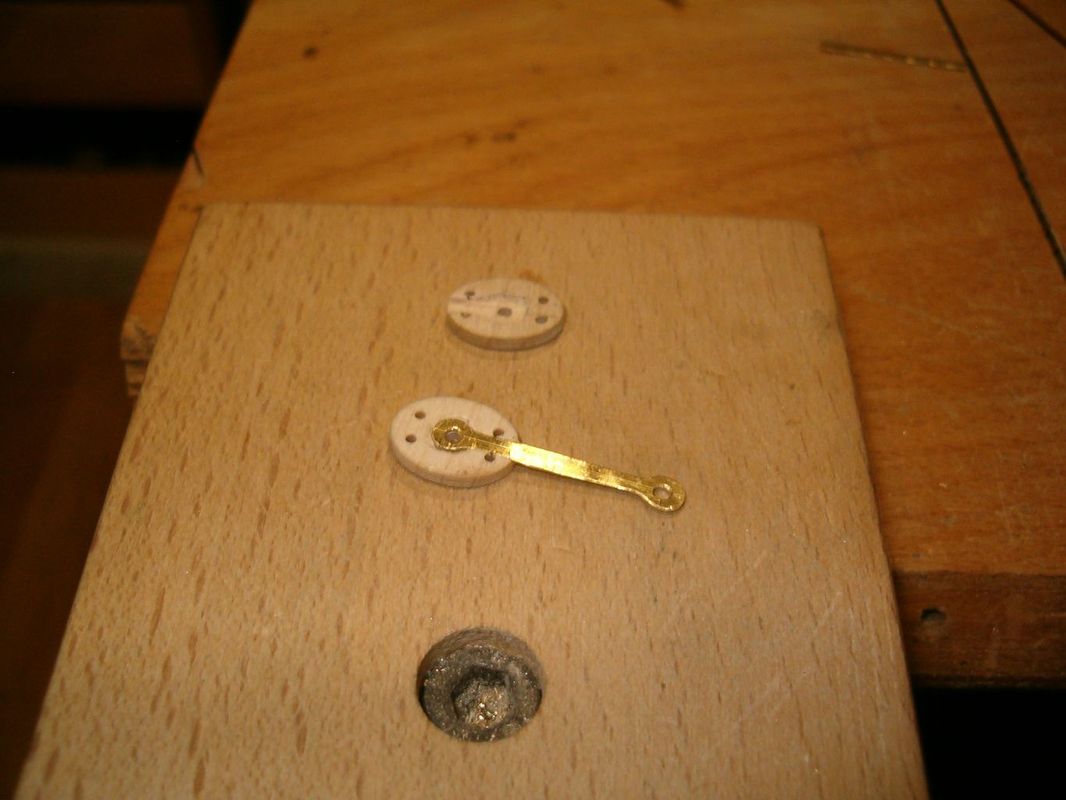

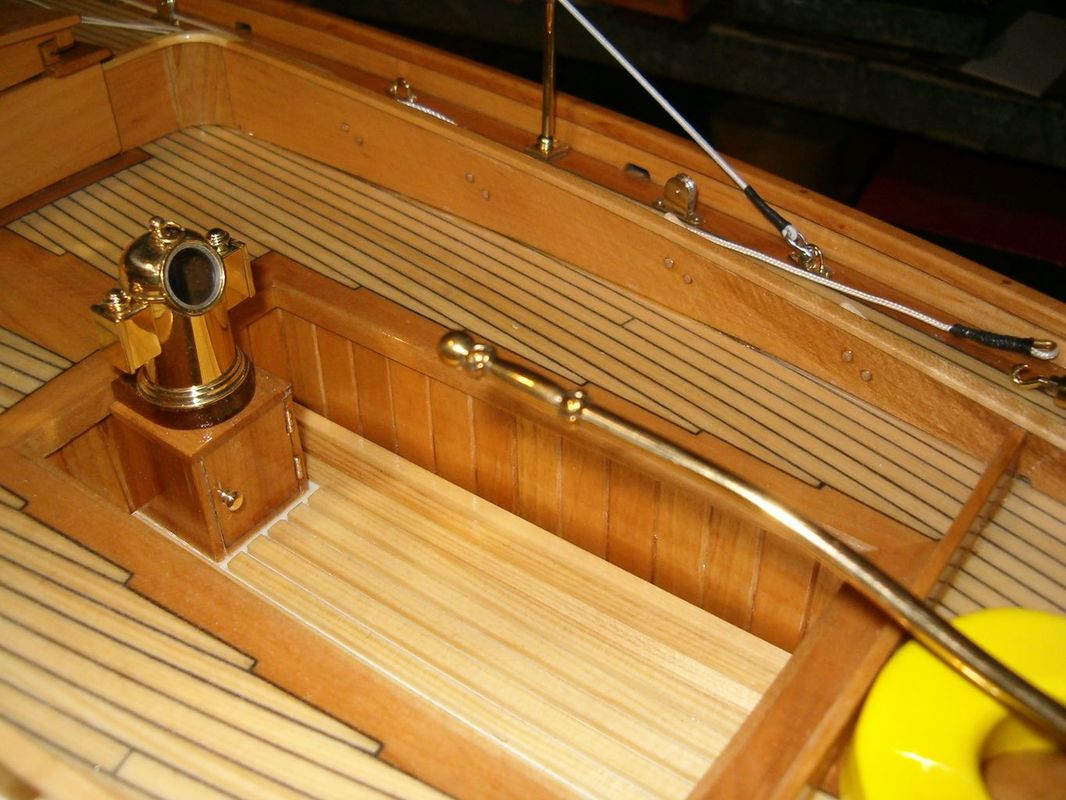

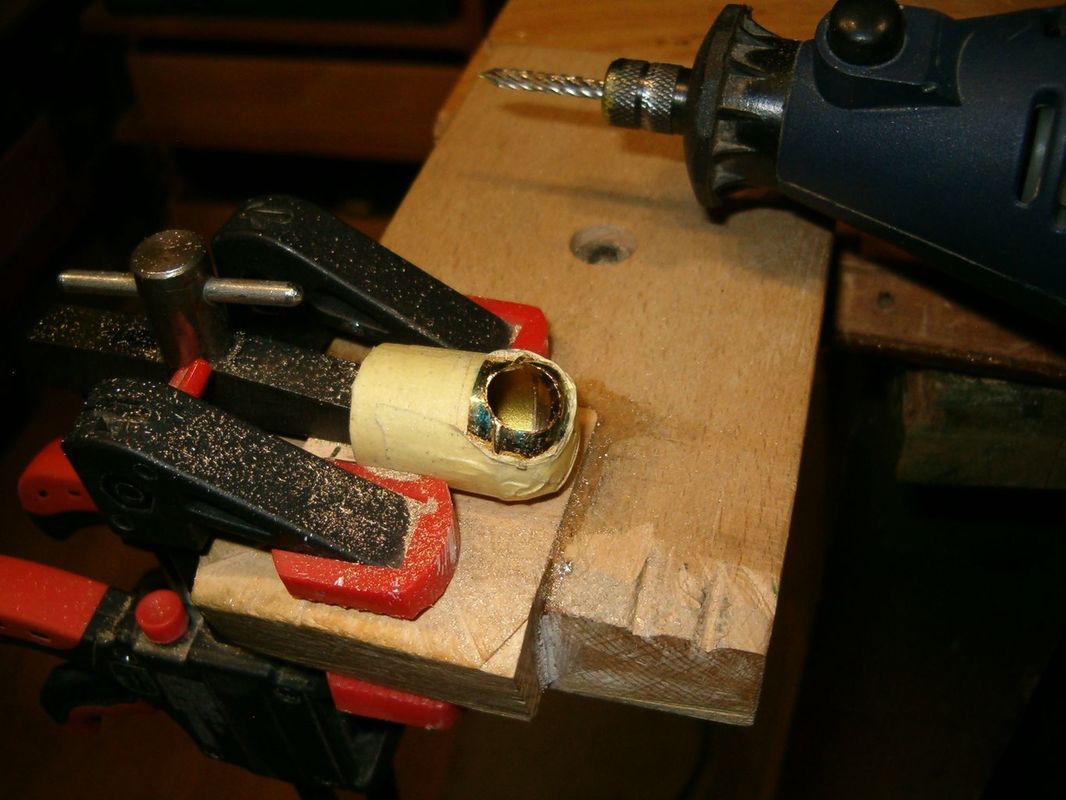

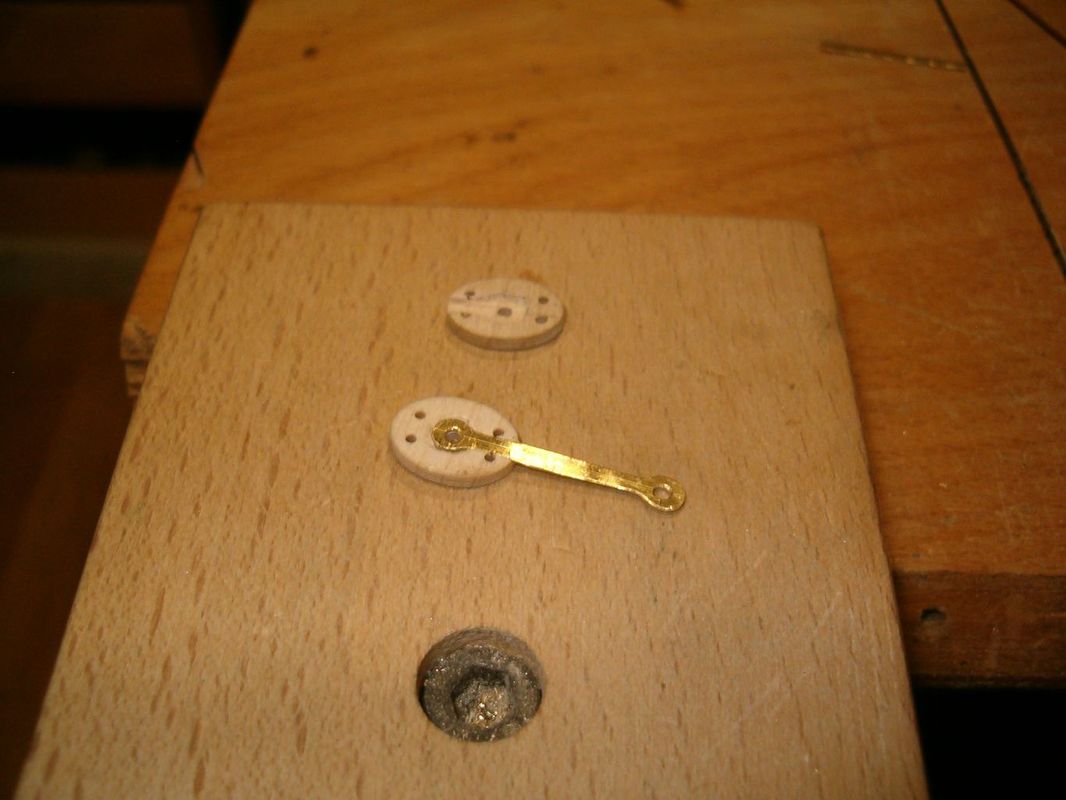

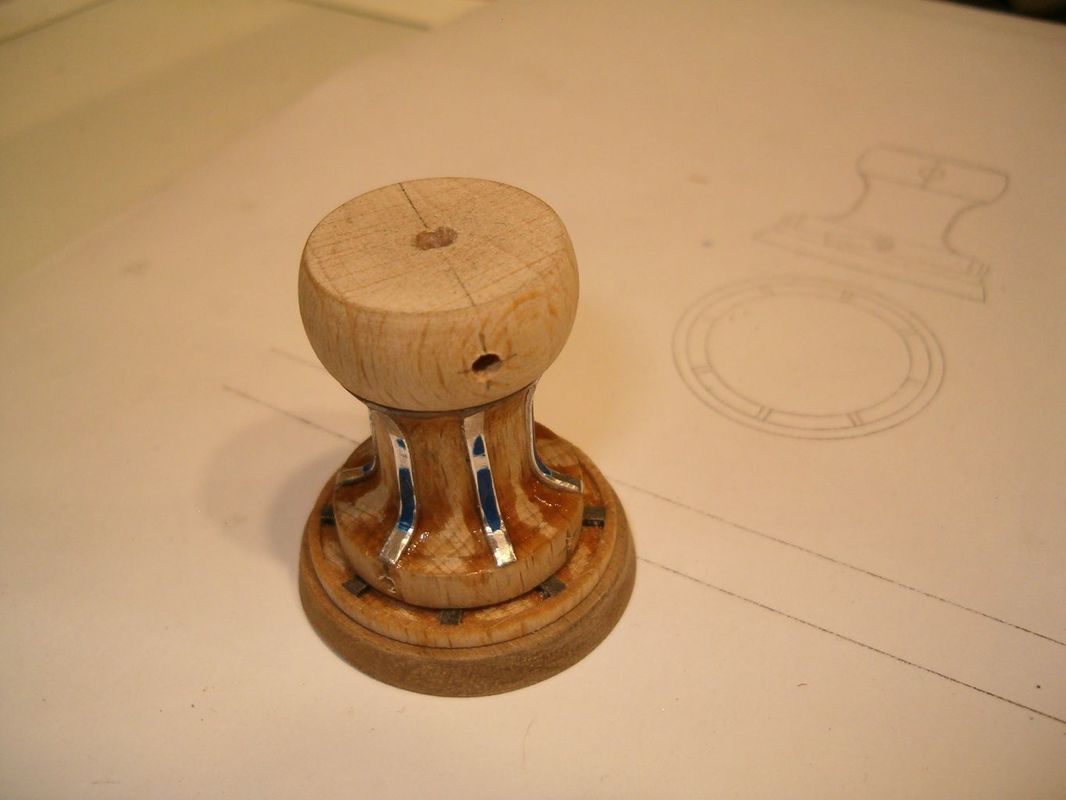

Výjimečnou operací bylo zhotovení krytu kompasu nebo kormidelní páky. Nakonec jsem si nechal vyřezání písmen jména lodi z mosazi. Takže můžu konečně říct, že mám hotovo. No ještě se nějaké drobnosti určitě najdou.
Pen Duick JM2 067
Pen Duick JM2 068
Pen Duick JM2 069
Pen Duick JM2 070
Pen Duick JM2 071
Pen Duick JM2 072
Pen Duick JM2 073
Pen Duick JM2 074
Pen Duick JM2 075
Pen Duick JM2 076
Pen Duick JM2 077
Pen Duick JM2 078
Pen Duick JM2 079
Pen Duick JM2 080
Pen Duick JM2 081
Pen Duick JM2 082
Pen Duick JM2 083
Pen Duick JM2 084
Pen Duick JM2 085
Pen Duick JM2 086
Pen Duick JM2 087
Pen Duick JM2 088
Pen Duick JM2 089
Pen Duick JM2 092
Pen Duick JM2 093
Pen Duick JM2 094
Pen Duick JM2 095
Než jsem loď dodělal, tak nám stihla Libča vyrůst v dospělou milou kočku.
Pepa
Text i foto: Josef Mrákota
