Model plachetní bárky TSB Champion

28.10. 2016 | Z loděnic Vložil(a): Jirka
TSB Capricorn  001.jpg
TSB Capricorn 001.jpg

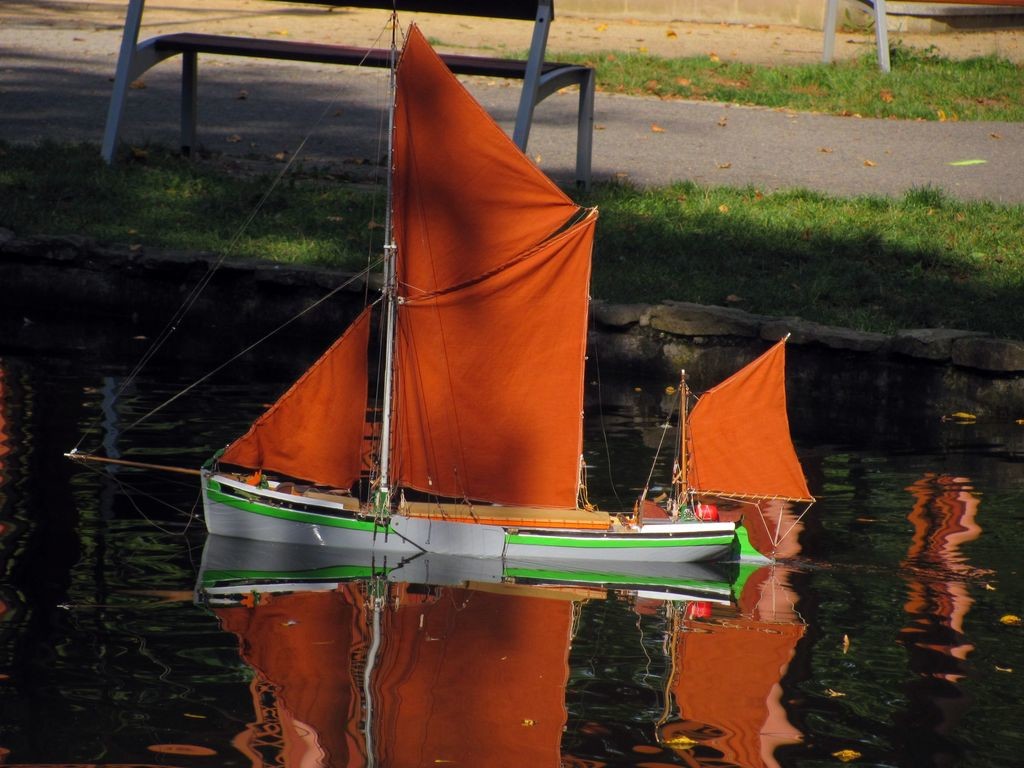

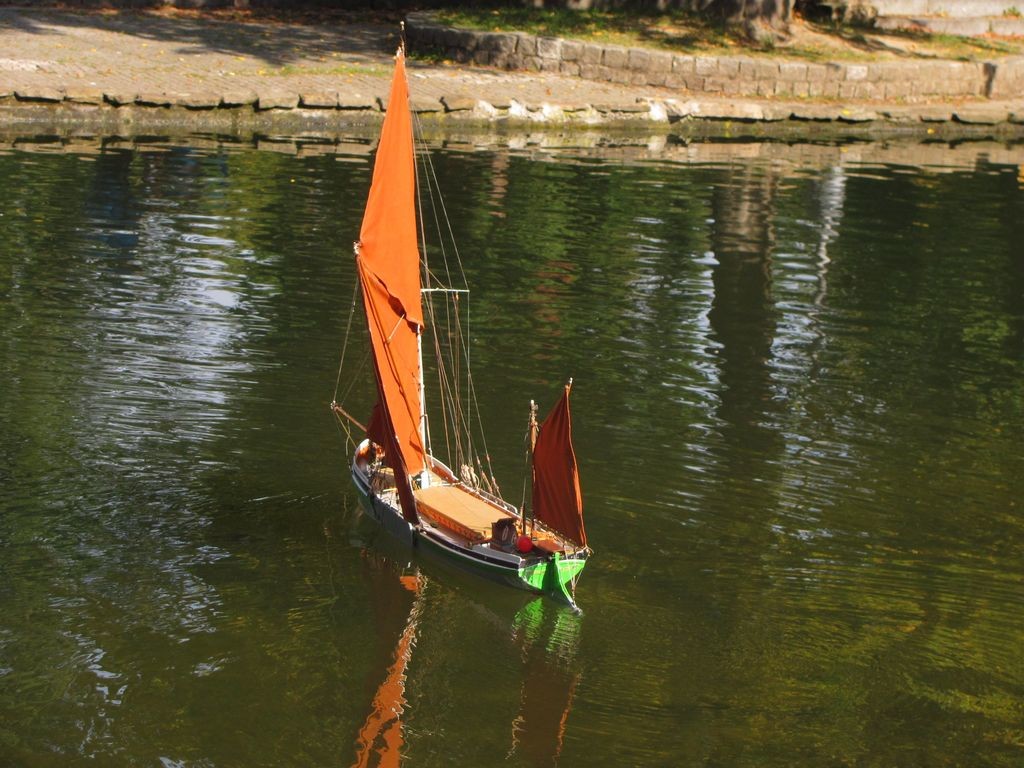

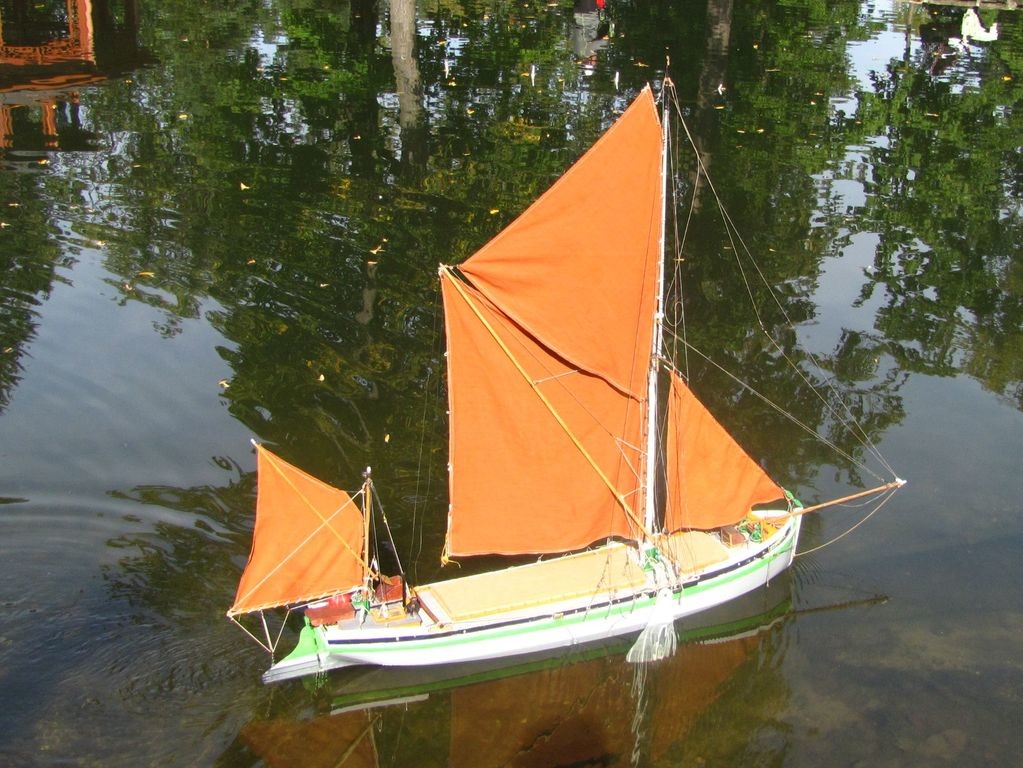

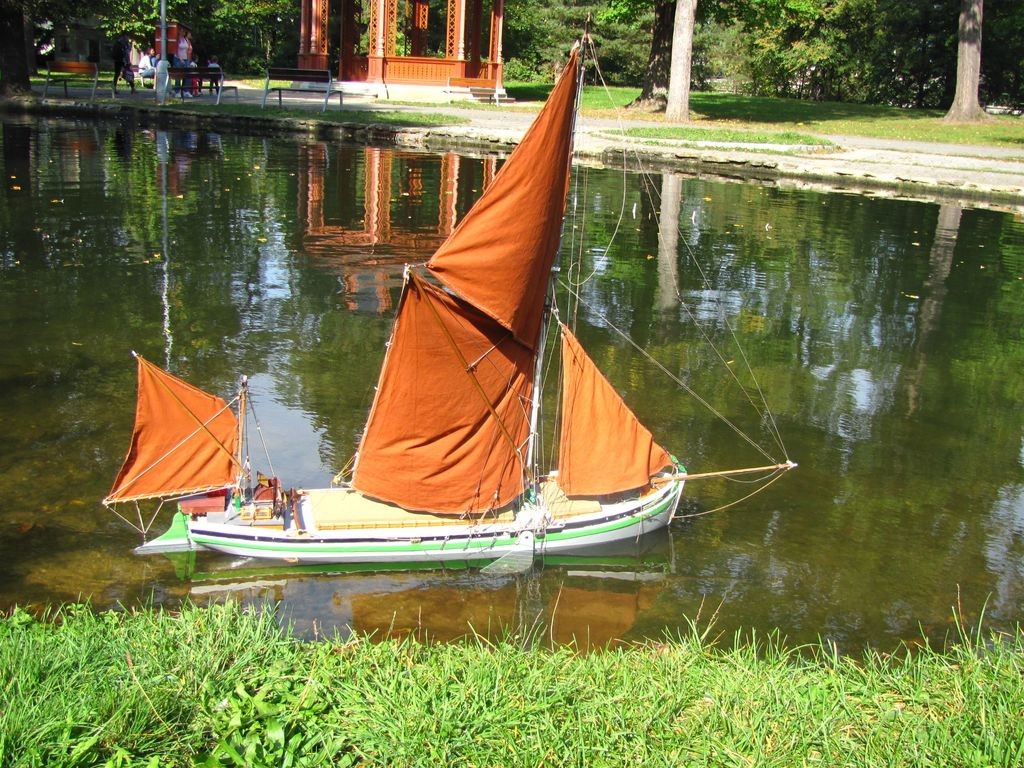

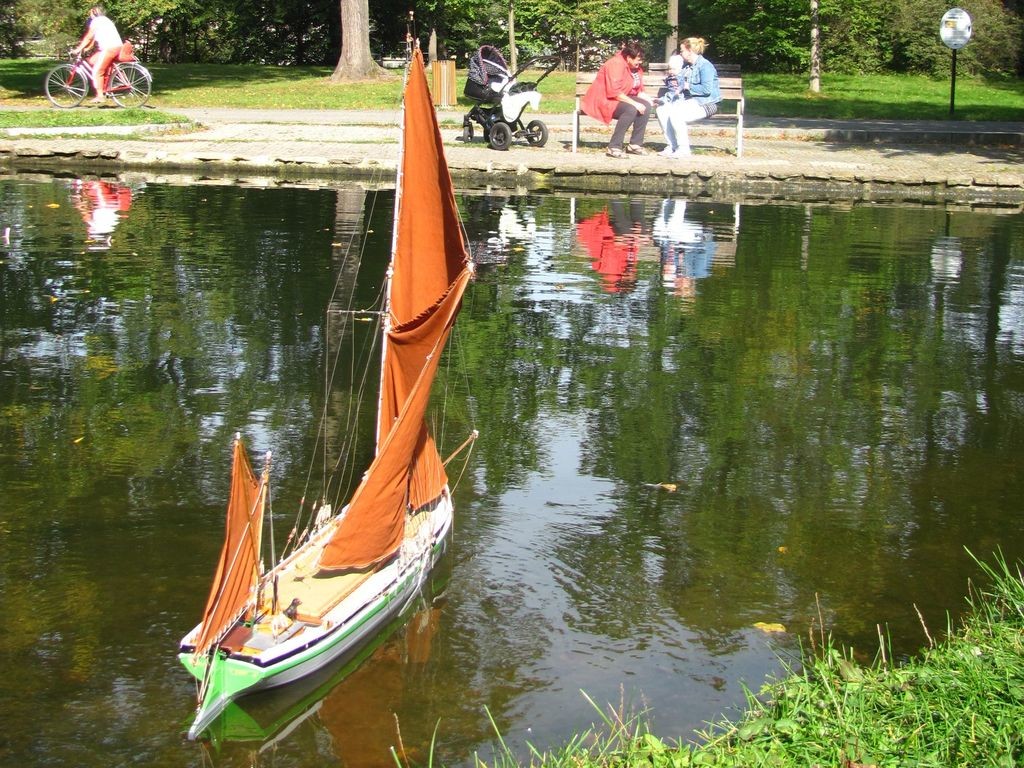

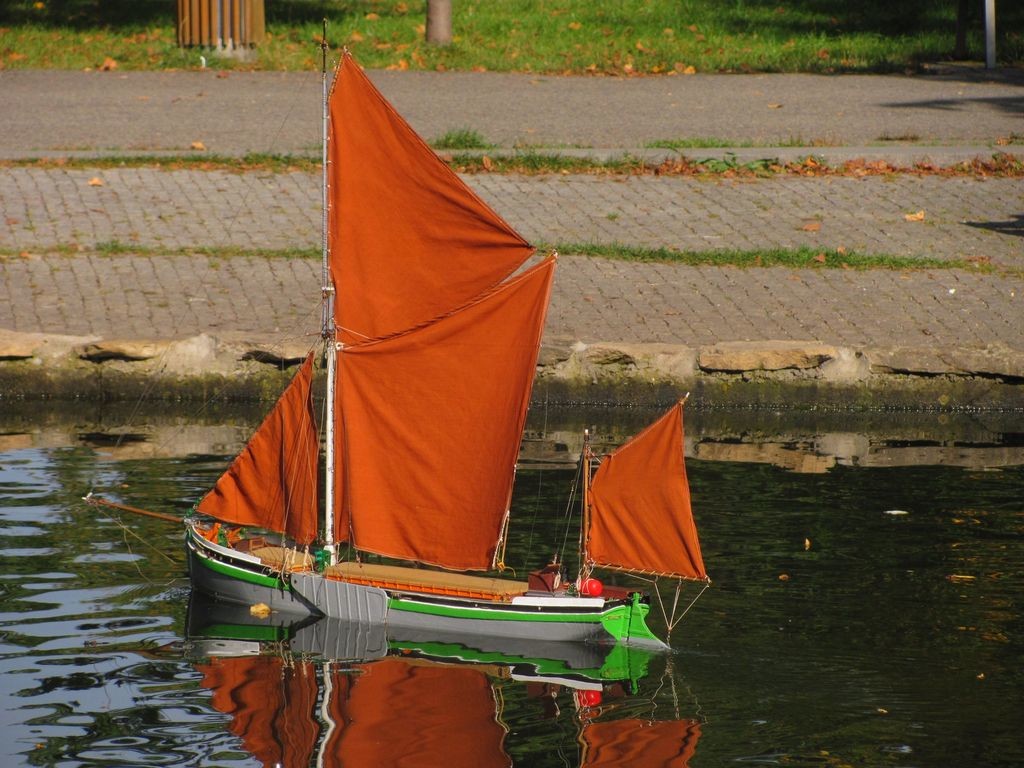

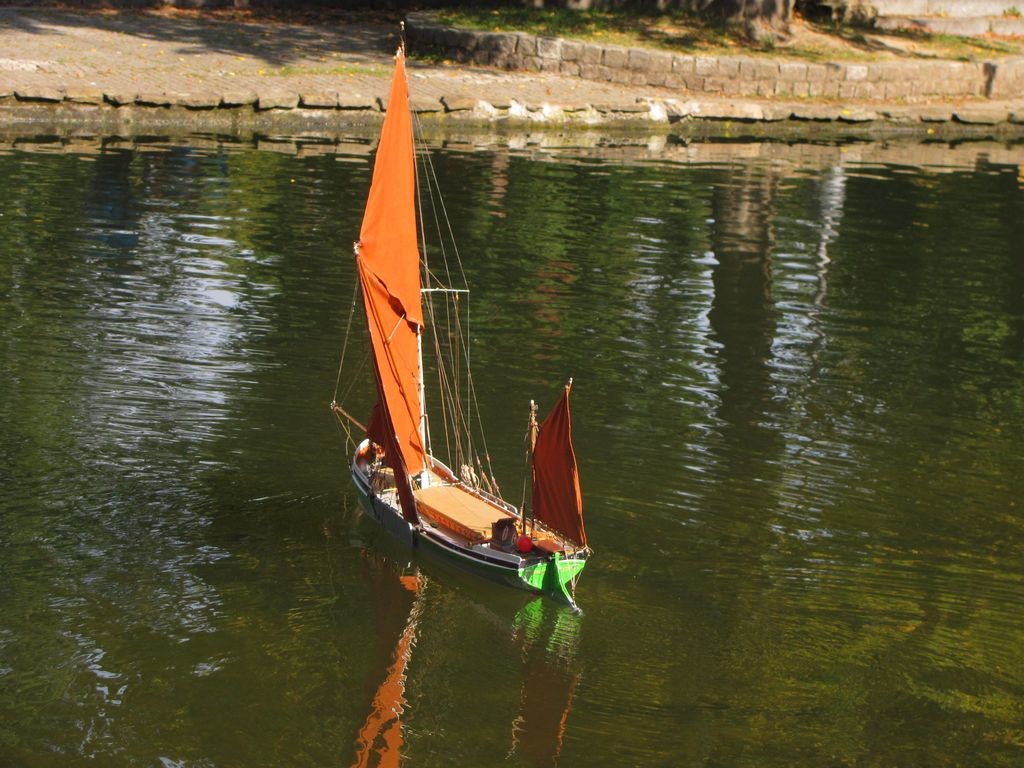

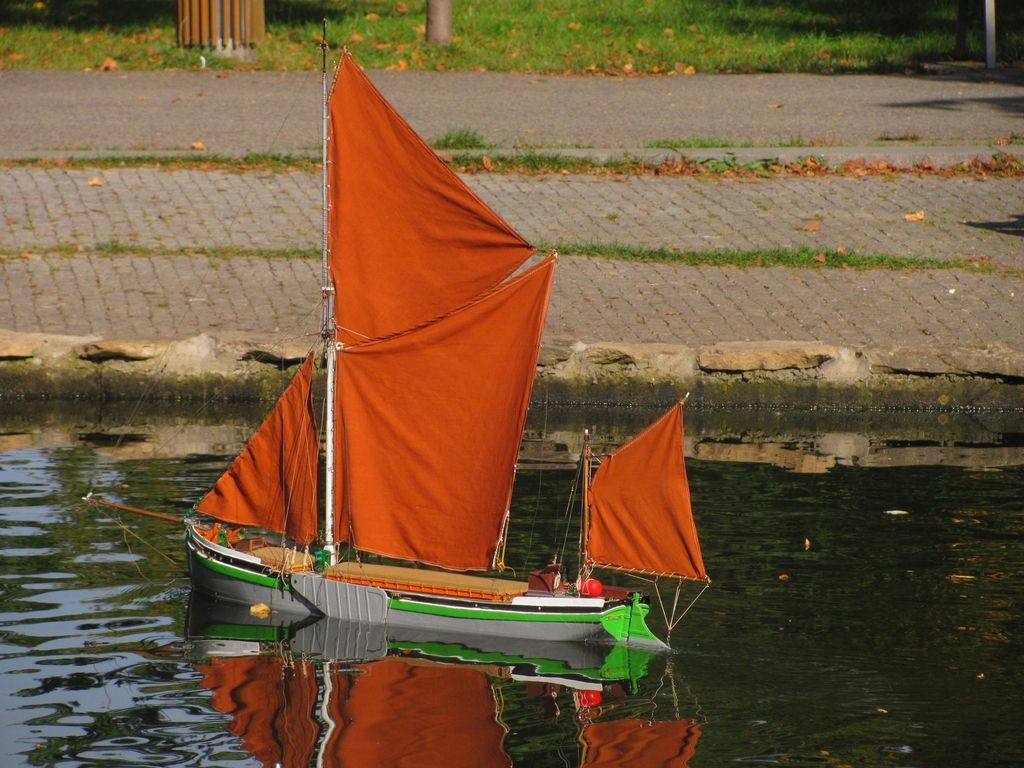

V únoru 2014 se na stránkách objevil článek Tomáše Krejčího o nákladních lodích, temžských bárkách,  které po Temži přepravovaly spousty nákladu. Následoval další článek o jiném typu plachetní lodě, tentokrát gundalow z povodí řeky Piscataqua (USA – New Hampshire). Nezůstalo jen u platonického vztahu a v Rožnově začala jedna říční bárka růst v modelářské dílně pana Krejčího. Letos na podzim proběhly zkušební plavby a přes zimu model dostane finální oplachtění (zatím chybí kosatky) a též finální podobu strojovny. A teď co napsal sám autor modelu…


Při přípravě článku do Minisailu jsem příslovečně doslova zakopl o anglické webové stránky modelbarge.info kde najdete prakticky všechny potřebné informace., věnované stavbě modelů temžských bárek a také jejich závodům, včetně propozic a rozdělení modelů do jednotlivých tříd. Také stránky o teorii a stavbě TSB , co má pan Ivor Bittle, (http://www.ivorbittle.co.uk/ ) jsou pro modeláře velice inspirativní,stejně jako další informace na internetu o temžských bárkách, které stále existují. Bohužel dnes jich je už velmi málo. To vše mě přivedlo na myšlenku postavit si také model temžské bárky. Model jsem stavěl asi tak 2 roky, podle malého plánu (Champion), uveřejněného na internetu, který jsem musel zvětšit asi 20x a upravit pro stavbu modelu. Ten je postaven v měřítku 1:24. Délka trupu modelu je 112 cm, šířka 24cm, boční výška 9 cm, Výška hlavního stěžně s čnělkou 109 cm , hlavní vzpěra 75 cm, zadní stěžeň výška 30 cm , vzpěra 40 cm , vratipeň 27 cm , čelen 40/ 29 cm. Pohotovostní váha modelu (RTR) bez ploutve je 7 kg, s centrální ploutví a zátěží( „bombou“)10 kg. Ponor 4 cm, s centrální ploutví a zátěží 5,5cm , maximální ponor s centrální ploutví cca 27 cm.



Konstrukce trupu modelu je kombinovaná – kostra z překližky, vyplněná pěnovým polystyrenem, broušeno tmeleno a olaminováno dvěma vrstvami skelné tkaniny 100g/m2 . Opět několik tmelení a broušení,nástřik šedým autolakem, detaily černý a bílý autolak. Detaily z překližky a mosazného plechu. Kladky menších průměrů koupené od RB Model, kladky nestadardní velikosti a provedení – kotouče „soustružené“ na vrtačce, tělo z Ms plechu.Další detaily – co dům dal… Plachty prozatímní, zkušební, z bavlny, plocha plachet asi 57 dm2. Model má pomocný el. motor 12V , napájení + BEC z gel. Aku 12V 2,3A/h ,ESC ( elektronický regulátor -„régl“ ) MD18DCRS s výrobním nastavením,lodní šroub Graupner 2 listý Ø 4 cm. Spíná se přes pomocné relé LUN12V, v serii s ESC je zvukový modul „ naftový motor.“ Ovládání plachet – naviják pro hlavní plachtu,serva 180° pro vangs a kosatky, servo pro kormidlo. RC aparatura Turnigy TGY 9X 2,4GHz.



Bližší podrobnosti o stavbě modelu připravuji pro RC Revui


Tomáš Krejčí / tomarack
