Šestihrany pro maketovost

08.11. 2017 | Praxe Vložil(a): Jirka

Šestihrany 000.jpg

Počasí venku začíná přát „ručním pracím“ a sezení v dílně je lépe omluvitelné, než v parném létě. Tak nahlédněme do dílny Michala Šenekela ve které vznikají modely provedené do nejmenšího detailu. K těm nejmenším detailům jistě patří i naznačené matice v měřítku. Jenomže kde vzít tak malé šestihrany? I na plachetnici se jistě najde vrátek či jiná část, na které by se vyjímaly. Nechme ale dále představit svůj přípravek přímo Michala.

Rád bych čtenářům stránek představil další „udělátko“ z mé dílny. V současné době pracuji na modelu parního remorkéru a dostal jsem nápad některé díly na modelu „přišroubovat maketovými šrouby“. Tenhle nápad vyžadoval malé šestihrany na znázornění hlav šroubů. S pomocí dále popsaného přípravku je zvládne vyrobit každý.

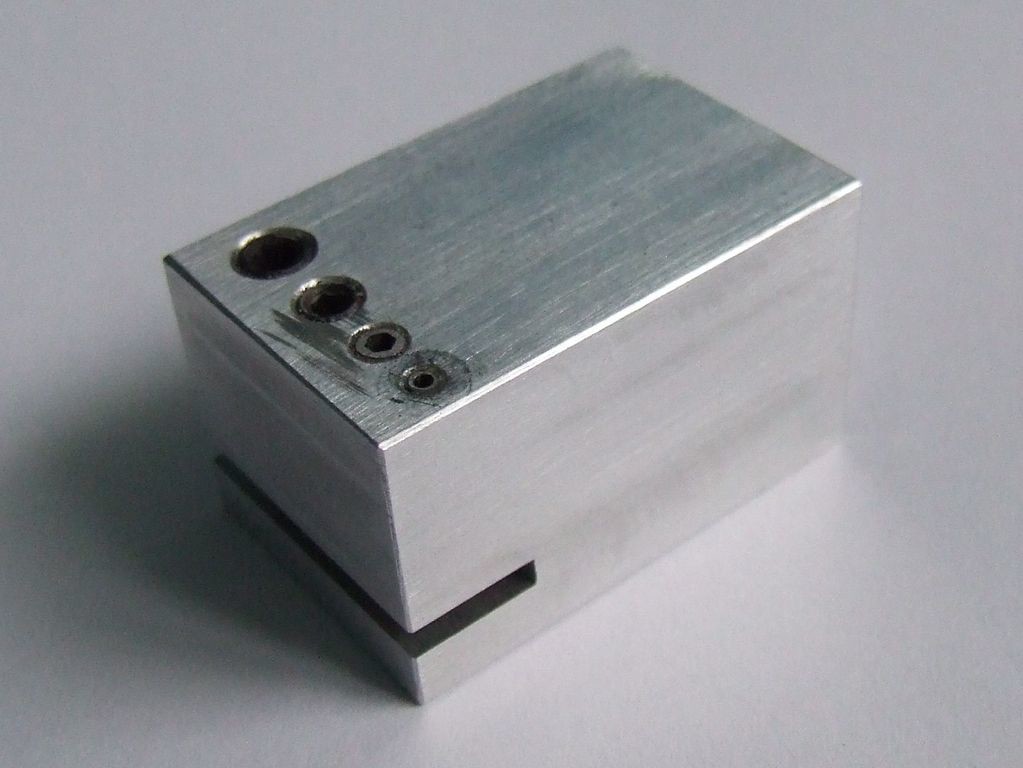

Základem přípravku je duralové těleso ve tvaru písmene U. Do tohoto profilu jsou vyříznuty závity M2 až M5. To nám zaručuje velikost hlav šroubů 0,9 mm až 2,5 mm. Na rozteči závitů nezáleží, ale musí být v obou stěnách přesně proti sobě. Doporučuji vrtat na jedno upnutí, závity je možné řezat z obou stran. Nyní je potřeba zhotovit šestihranné matrice. Ty jsou vyrobeny z imbusových červíků. Červíky je potřeba zbrousit tak, aby šestihranný otvor byl průchozí. Po zkrácení je potřeba otvor odjehlit, musí ale zůstat ostré hrany! Od každého rozměru jsou potřeba 3 kusy červíků. Dva jako vodítka a jeden jako matrice. Razníky jsou zhotoveny z imbusklíčů. Ohnutá část se odbrousí a klíč se na jedné straně kolmo zabrousí. A opět odjehlit s důrazem na ostré hrany. Doporučuji nešetřit a koupit kvalitní nářadí, protože tvarové a rozměrové rozdíly jsou značné. Totéž platí i o červících, čím přesnější díly použijeme, o to lepší je výsledek.

Šestihrany 001

Šestihrany 002

Šestihrany 003

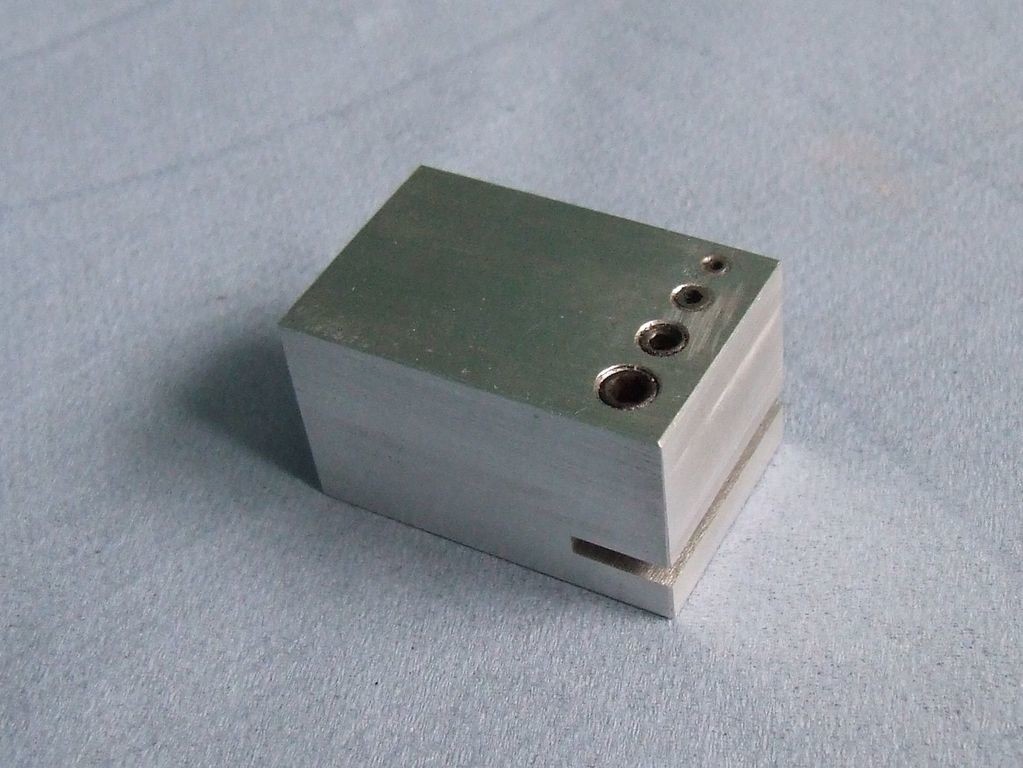

Nyní je potřeba červíky zalepit do přípravku. Použijeme lepidlo na zajištění závitů. Do silnější stěny přípravku, vždy k začátku otvoru, zalepíme červík. Červíky lepíme vždy nasazené na klíči (razníku) čímž je zajištěná souosost a lehký chod. Jako další zalepíme do druhé stěny červík (matrici) samozřejmě ostrou hranou proti razníku a opět pozor na souosost. Dále je potřeba věnovat pozornost tomu, aby červík tvořící matrici nepatrně vystupoval z drážky přípravku. Toto je výhodné pro případné broušení matrice a zároveň se prostříhávaný materiál nedeformuje. Tím je přípravek přípraven k použití. Materiál na šestihrany jsou plastové destičky. Tloušťku je potřeba vyzkoušet především na přípravku, imitující hlavy šroubů o průměru 0,9 mm, kde jsem se dostal až na tloušťku materiálu 0,5 mm. Dále jsem zkoušel měděné a hliníkové fólie podlepené tenkou oboustrannou lepicí páskou.

Šestihrany 004

Šestihrany 005

Šestihrany 006

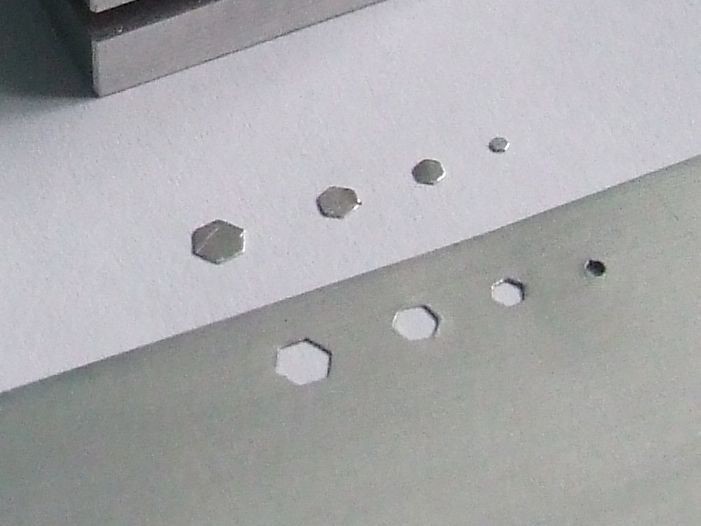

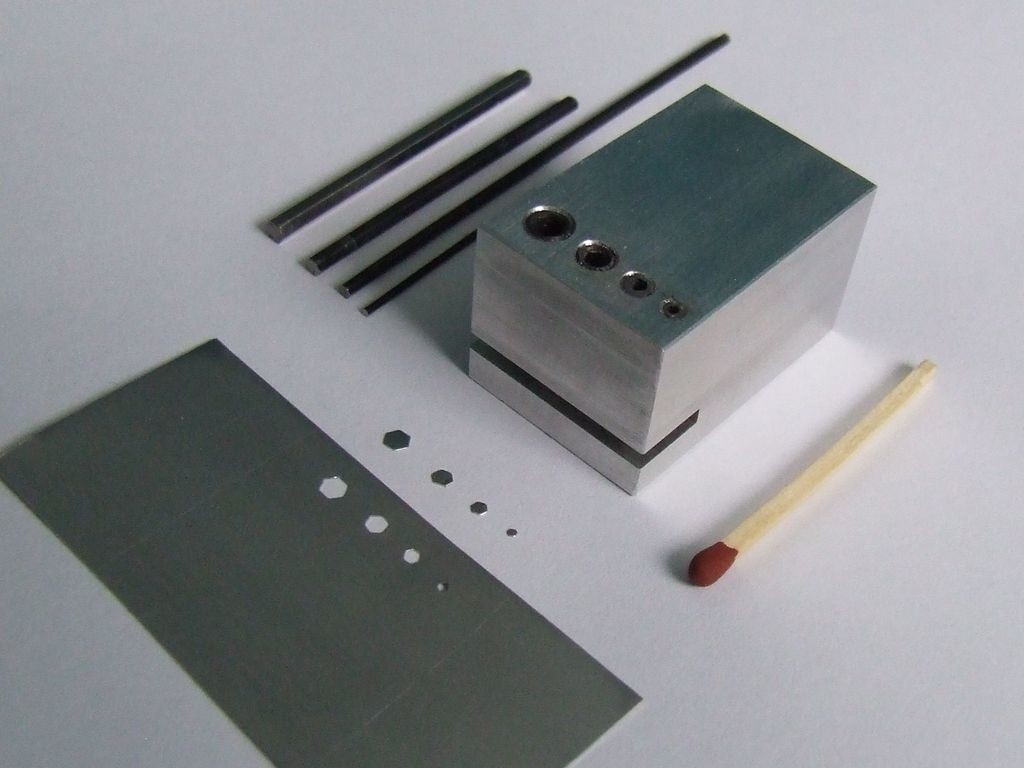

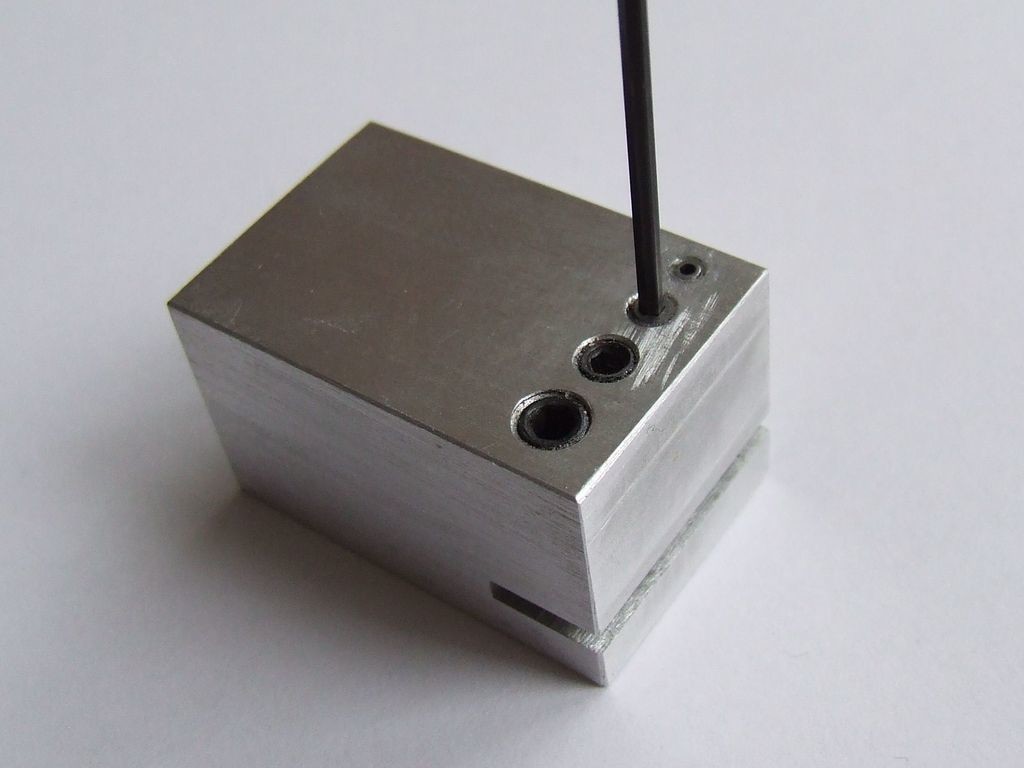

Vhodný materiál tedy vložíme do přípravku, přitlačíme razník a úhozem kladívka vysekneme šestihran. Pokud Vám nějaký upadne na zem, nehledejte ho, je to marná snaha. Je pravdou, že na modelu je ty nejmenší šestihrany obtížné spatřit, ale já vím, že tam jsou. Kdysi jsem, už nevím kde, četl něco o čínských milimetrových šestihranech. Překonáme je?

Michal Šenekel

P.S. Funkční maketové matice nás naučil dělat Pepa Mrákota ve svém článku.

Diskutujte

Diskuse je otevřena pouze pro přihlášené. Přihlásit se

MKJ | 09. 11. 2017

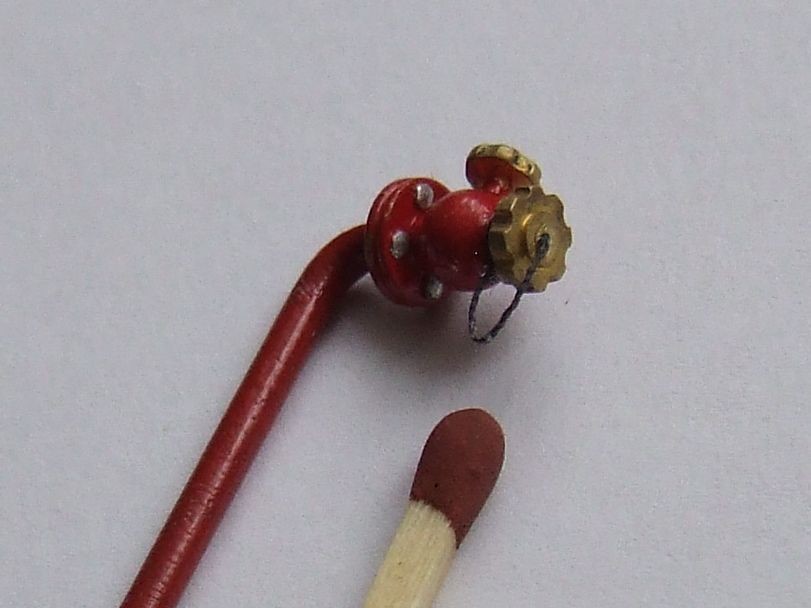

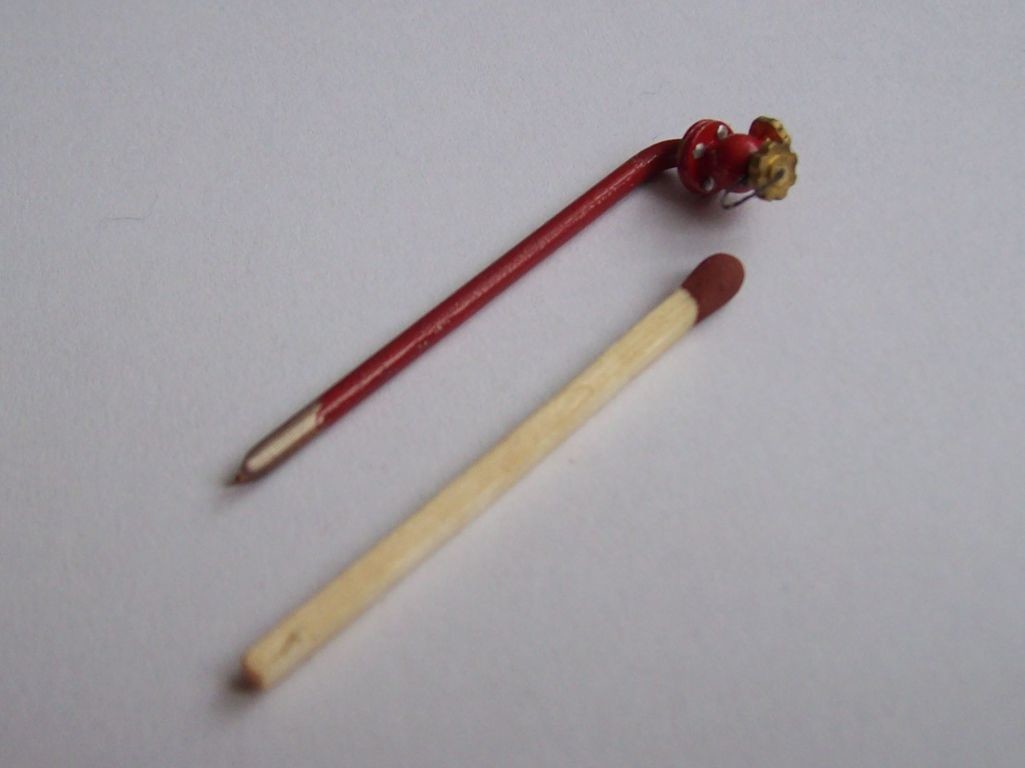

Ukázal jsem poslední obrázky hašounům v práci se slovy "Pěkný model, co?". Odpovědí bylo "Pěknej hydrant, a teprve ten model sirky, nějakej trámek, ne?".
